Lab 15 — 非線性振盪器的 ISF（van der Pol）

麵包屑：模擬實驗室 › 系統與進階 › 本頁（非線性 ISF）。上游：isf_definition、lab_04；相關：lab_03。

前面用理想 LC 推出 $\Gamma(\theta)=-\sin\theta$，很乾淨，但那是弱非線性、近正弦波形的 特例。本 lab 要破除一個常見誤解：ISF 並不是永遠的 $-\sin$。ISF 是由振盪器的 大訊號穩態波形（large-signal steady-state waveform） 決定的——波形長什麼樣，ISF 就長 什麼樣。我們用經典的 van der Pol（范德波）振盪器，靠一個非線性強度旋鈕 $\mu$ 把波形 從「近正弦」連續調到「relaxation（弛張）振盪、有尖銳 transition」，看 ISF 怎麼跟著變形。

物理直覺（先講結論）：ISF 量的是「在波形的哪個相位踢一下、相位被推得最多」。 對近正弦波（小 $\mu$），最敏感的點在 zero crossing、最不敏感在波峰，所以 ISF 接近 $\pm\sin$。但當 $\mu$ 變大、波形出現又快又陡的 transition，敏感度就集中、偏斜到那些 陡邊上——ISF 不再是對稱的正弦，而是被波形「捏」成不對稱的形狀。波形決定 ISF， 這正是為什麼 ring（方波般、陡邊）和 LC（近正弦）的 ISF 形狀差很多。

1. 教學目標

• 認識 van der Pol 振盪器與非線性強度 $\mu$：小 $\mu$ → 近正弦，大 $\mu$ → relaxation。
• 體會「ISF 由大訊號波形決定」，非恆為 $-\sin$。
• 學會用數值法萃取 ISF：在不同相位注入小擾動，量穩態的持續時間平移 $\Rightarrow\Delta\phi$。
• 連到 LC vs ring 的 ISF 形狀差異（lab_03）。

2. 數學模型

van der Pol 振盪器的二階 ODE（無因次形式）：

$$\ddot{x}-\mu\,(1-x^2)\,\dot{x}+x=0.$$

寫成一階狀態空間（$y=\dot{x}$）：

$$\dot{x}=y,\qquad \dot{y}=\mu\,(1-x^2)\,y-x.$$

• 非線性項 $\mu(1-x^2)\dot{x}$ 的物理：當 $\vert x\vert<1$ 時 $(1-x^2)>0$ → 負阻尼（注入能量、 把小振盪養大）；當 $\vert x\vert>1$ 時 $(1-x^2)<0$ → 正阻尼（耗能、把大振盪壓回）。 兩者平衡形成穩定 limit cycle（極限環）。
• $\mu$ 的角色：$\mu\to0$ 退化成簡諧振盪 $\ddot x+x=0$（純正弦，$\omega=1$）；$\mu$ 大時 能量注入／耗散很猛，波形變成 relaxation：緩慢充電 + 急速翻轉的陡邊。
• 單位：本式為無因次（normalized）；時間、$x$ 都已 normalize，$\omega\approx1$（小 $\mu$）。

數值萃取 ISF 的原理（操作型定義，對應 [P1] Eq.(10)）：在某個注入相位 $\theta$ 對速度 狀態 $y$ 打一個小脈衝 $\Delta q$，振盪器穩態會被永久平移一個時間 $\Delta t_{shift}$。把時間 平移換成相位：

$$\Delta\phi=-\omega_0\,\Delta t_{shift},\qquad \Gamma(\theta)\approx\frac{\Delta\phi}{\Delta q}=-\,\frac{\omega_0\,\Delta t_{shift}}{\Delta q}.$$

• 為何量「持續的時間平移」：相位擾動沒有恢復力（永久保留），振幅擾動會衰減（[P1] 假設）； 所以等暫態散掉、只剩穩態的 edge 時刻偏移，就純粹是相位。程式量的是注入後很多週期之後 rising zero crossing 相對 reference 的偏移，並 wrap 到 $[-T/2,T/2]$。
• Dimension check：$[\text{rad/s}]\times[\text{s}]=[\text{rad}]$；除以 $\Delta q$ 後得 ISF （此處已 normalize 到 $\max\vert\Gamma\vert=1$ 做形狀比較）✓。

3. Block diagram

4. Python 核心 code

simulations/lab_15_nonlinear_isf.py 用 RK4 積 van der Pol，並用 rising zero crossing 的 持續平移萃取 ISF。核心積分器與萃取器：

import numpy as np


def simulate_vdp(mu, t_end, fs, x0=2.0, y0=0.0, impulse_time=None, impulse_dy=0.0):
    dt = 1.0 / fs
    n = int(round(t_end * fs))
    x = np.empty(n); y = np.empty(n)
    xi, yi = float(x0), float(y0)
    imp = int(round(impulse_time * fs)) if impulse_time is not None else -1

    def deriv(xx, yy):
        return yy, mu * (1 - xx * xx) * yy - xx          # van der Pol RHS

    for k in range(n):
        x[k] = xi; y[k] = yi
        if k == imp:
            yi += impulse_dy                              # inject small impulse on velocity
        k1x, k1y = deriv(xi, yi)
        k2x, k2y = deriv(xi + 0.5 * dt * k1x, yi + 0.5 * dt * k1y)
        k3x, k3y = deriv(xi + 0.5 * dt * k2x, yi + 0.5 * dt * k2y)
        k4x, k4y = deriv(xi + dt * k3x, yi + dt * k3y)
        xi += dt / 6 * (k1x + 2 * k2x + 2 * k3x + k4x)
        yi += dt / 6 * (k1y + 2 * k2y + 2 * k3y + k4y)
    return np.arange(n) * dt, x, y


def extract_vdp_isf(mu, fs=400.0, n_points=36, dq=0.02):
    T, _ = measure_period(mu, fs, t_end=220.0, t_settle=80.0)
    t_settle = max(60.0, 10 * T); t_late = t_settle + 6 * T; t_end = t_late + 4 * T
    w0 = 2 * np.pi / T
    t_ref, xr, _ = simulate_vdp(mu, t_end, fs)            # reference (no impulse)
    zr = rising_zero_crossings(t_ref, xr)
    t0 = zr[zr > t_settle][0]; zr_late = zr[zr > t_late][0]
    thetas = np.linspace(0, 2 * np.pi, n_points, endpoint=False)
    isf = np.zeros(n_points)
    for i, th in enumerate(thetas):
        t_inj = t0 + (th / (2 * np.pi)) * T + T            # inject at phase th
        t_p, xp, yp = simulate_vdp(mu, t_end, fs, impulse_time=t_inj, impulse_dy=dq)
        zp = rising_zero_crossings(t_p, xp); zp = zp[zp > t_late]
        dt_shift = (zp[0] - zr_late + T / 2) % T - T / 2    # wrap to [-T/2, T/2]
        isf[i] = -w0 * dt_shift / dq                        # Gamma(theta) ~ Dphi/Dq
    return thetas, isf, T

（rising_zero_crossings 用線性內插找 $x$ 由負轉正的時刻；measure_period 取 zero crossing 間距的中位數當週期 $T$。完整、可執行版本見下方 script path——上面為說明用節錄。）

5. 完整 script path

simulations/lab_15_nonlinear_isf.py（main() 畫 (a) 波形、(b) 萃取 ISF； simulate_vdp RK4 積分、extract_vdp_isf 數值萃取 ISF、rising_zero_crossings 找 edge）。 重跑：python scripts/run_all_sims.py。

6. 參數表

參數	符號	值	角色
非線性強度	$\mu$	$0.1,\ 1.0,\ 3.0$	主旋鈕：小=近正弦、大=relaxation
取樣率	$f_s$	400（無因次）	積分步長 $dt=1/f_s$
萃取相位點數	$n_{points}$	36	一週掃 36 個注入相位
注入擾動	$\Delta q$	0.02	打在速度狀態 $y$ 上（小擾動）
settle 時間	$t_{settle}$	$\max(60,10T)$	等暫態散掉再量
初值	$(x_0,y_0)$	$(2.0,0.0)$	起點（會收斂到 limit cycle）

7. 單位表

本 lab 為無因次（normalized）模型，無物理單位；對照表如下：

量	符號	單位
狀態變數	$x,\ y=\dot x$	無因次
時間 / 週期	$t,\ T$	無因次
角頻率	$\omega_0=2\pi/T$	無因次（rad/「時間」）
非線性強度	$\mu$	無因次
ISF（已正規化）	$\Gamma(\theta)$	無因次（圖中除以 $\max\vert\Gamma\vert$）

8. 模擬圖

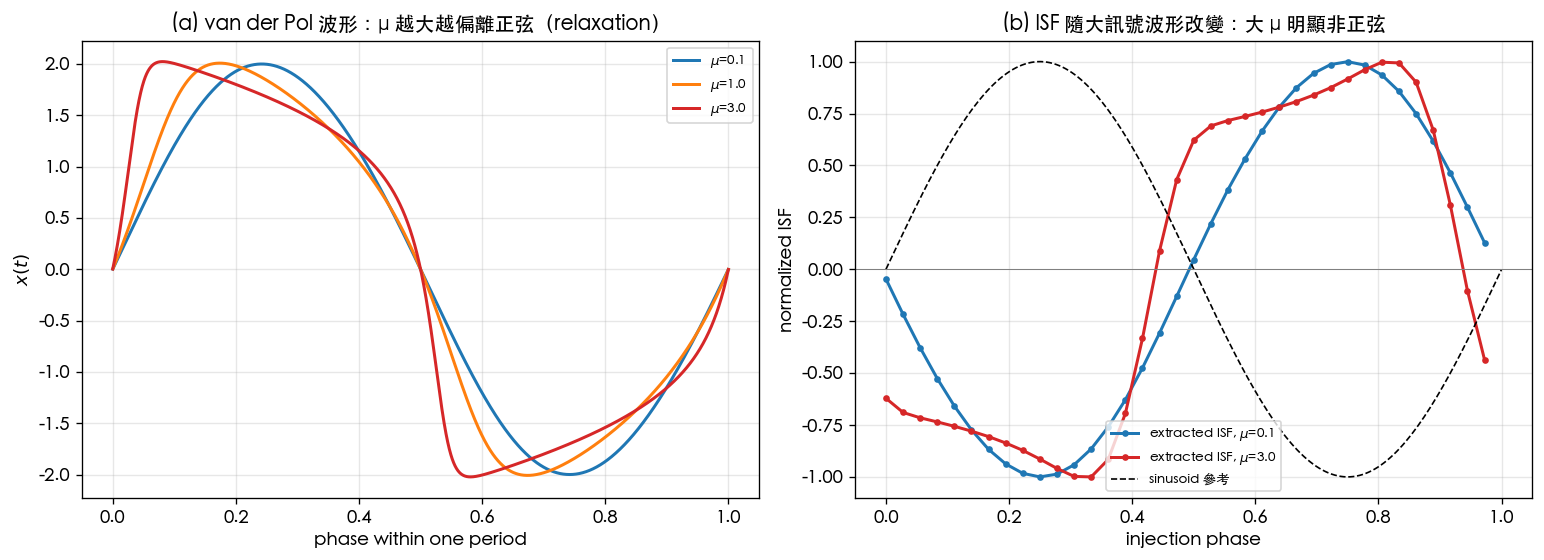

9. 如何解讀圖

• 左圖 (a) 波形：$\mu=0.1$（藍）幾乎是正弦；$\mu=1$（橘）已可見不對稱；$\mu=3$（紅）是 典型 relaxation——上升段被推得又快又陡、頂部變平、下降也急。$\mu$ 越大，波形越偏離正弦。
• 右圖 (b) 萃取 ISF：$\mu=0.1$（藍）量出來的 ISF 幾乎貼合正弦參考（黑虛線），驗證「弱非線性 ≈ $\pm\sin$」；$\mu=3$（紅）的 ISF 明顯變形且不對稱——峰值偏移、上升/下降斜率不對等， 反映 (a) 裡那條陡邊。ISF 隨大訊號波形改變，非恆為 $-\sin$。
• 關鍵讀法：圖 (b) 故意把每條 ISF 都 normalize 到峰值 1，只比形狀。重點不是幅度， 而是「形狀不再是乾淨正弦」。波形越非線性，ISF 的諧波越豐富（$c_n$ 不只 $c_1$），其 $\Gamma_{rms}$、$c_0$（決定 $1/f^3$）也跟著被波形決定。
• 與 ring 的連結：ring 的方波般陡邊把 ISF 能量集中在 transition、形狀接近三角脈衝 （lab_03），正是「大訊號波形決定 ISF」 的另一個例子。

10. 對應 paper 公式/figure

• ISF 操作型定義（impulse → 持續相位步階）：[P1] Eq.(10), p.182，$h_\phi(t,\tau)=\Gamma(\omega_0\tau)/q_{max}\cdot u(t-\tau)$。
• 「ISF 由波形決定」：[P1] Fig. 7, p.183（LC vs ring 的波形與對應 ISF）；本 lab 用 van der Pol 把「波形→ISF」的因果連續展示。
• excess phase vs 注入電荷的線性（小擾動）：[P1] Fig. 6, p.182。
• ISF 傅立葉級數（變形 ISF → 更多 $c_n$）：[P1] Eq.(12), p.183。
• van der Pol 振盪器與 ISF 數值萃取法不在下載的 5 篇 PDF 內，以標準非線性振盪／oscillator perturbation 文獻補充（教學用 toy）。TODO: 如需正式 citation 可補 van der Pol (1927) 與 adjoint/PSS ISF 萃取法。

11. 限制與 approximation

• toy model，非 transistor-level：van der Pol 是教學用無因次非線性振盪器，不對應任何 特定電路；$x$、時間皆 normalize，沒有 V/A/s 等物理單位。
• 數值萃取的近似：用單一小脈衝量持續時間平移，假設 (i) $\Delta q$ 夠小、響應線性， (ii) 暫態（振幅擾動）已在 $t_{late}$ 前衰減乾淨，(iii) RK4 步長與 zero-crossing 內插誤差可忽略。 $\mu$ 很大時陡邊處時間解析較吃力，ISF 在 transition 附近數值較敏感。
• 相位定義：以 rising zero crossing 當相位參考；非正弦波的「相位」定義本身有選擇性， 不同參考點會平移 ISF 的橫軸。
• 只追相位、不追振幅：沿用 [P1] 一階假設（振幅擾動衰減）；強非線性下的 AM–PM 沒有完整捕捉。
• 正規化幅度：圖中 ISF 除以峰值只為比較形狀；真實 $\Gamma_{rms}$、$c_0$ 的絕對值需保留 $q_{max}$ 正規化才能代入 [P1] Eq.(21)/(24)。

重點回顧

• ISF 由大訊號波形決定，不是永遠的 $-\sin$：近正弦振盪器才接近 $\pm\sin$。
• van der Pol：$\mu$ 小 → 近正弦、ISF 近正弦；$\mu$ 大 → relaxation、ISF 變形且不對稱。
• 數值萃取：注入小脈衝、量穩態持續時間平移 $\Delta t_{shift}$，$\Delta\phi=-\omega_0\Delta t_{shift}$，$\Gamma\approx\Delta\phi/\Delta q$。
• 波形越非線性 → ISF 諧波越多 → 影響 $\Gamma_{rms}$ 與 $c_0$（後者決定 $1/f^3$ 上轉）。
