Lab 04 — impulse injection sweep 與 LTI vs LTV

這個 lab 把 impulse_to_phase_shift 裡那條 「操作型 ISF 定義」當成可量測的實驗:在波形的不同相位 θ=ω0τ\theta=\omega_0\tau 注一顆很小的 電荷脈衝,量它造成的持續(permanent)相位偏移,把這個偏移除以注入量,就反推出 ISF(impulse sensitivity function,脈衝敏感度函數——振盪器在哪個相位最怕被踢)。

跑出來的數值 ISF 與理想 LC 的解析解 Γ(θ)=sinθ\Gamma(\theta)=-\sin\theta 幾乎重合(最大誤差約 7×1047\times10^{-4})。同一個 lab 還用脈衝響應把 LTI(線性非時變)vs LTV(線性時變,linear time-variant,系統參數隨時間週期變化) 的差別畫出來——這是整個 ISF 理論為什麼「不能用一般 LTI transfer function 處理 oscillator phase」的關鍵。

這個 lab 想讓你「眼見為憑」的兩件事:(1) ISF 不是抽象定義,而是「在相位 θ\theta 踢一下、 量持續相位跳變」這個動作的結果;(2) 同樣大小的一顆脈衝,在波峰踢幾乎不改相位、在零交越 (zero crossing)踢造成最大相位跳——這個「踢的效果隨注入時刻週期變化」就是 LTV, 用一條只依賴 tτt-\tau 的 LTI 脈衝響應永遠畫不出來。

1. 教學目標

  • 把 ISF 的操作型定義 Δϕ=Γ(ω0τ)qmaxΔq\Delta\phi=\dfrac{\Gamma(\omega_0\tau)}{q_{max}}\,\Delta q 變成一個 數值實驗流程:掃描注入相位 → 量持續相位 → 反推 Γ\Gamma
  • 驗證理想 LC 振盪器(current 注入電容節點)的 ISF 就是 Γ(θ)=sinθ\Gamma(\theta)=-\sin\theta, 並量化數值與理論的誤差(~10310^{-3} 量級)。
  • 看懂「持續相位偏移」與「會衰減的振幅擾動」的差別——只有切向(相位)分量永久殘留。
  • 用脈衝響應對照圖,建立 LTV 的物理圖像:階高(step height)隨注入相位週期變化。
  • 對應 [P1] Eq.(10),(11) 與 Fig. 4。

2. 數學模型

整個 lab 站在這條 LTV 脈衝響應上([P1] Eq.(10), p.182):

hϕ(t,τ)=Γ(ω0τ)qmaxu(tτ)h_\phi(t,\tau)=\frac{\Gamma(\omega_0\tau)}{q_{max}}\,u(t-\tau)

它的意思是:在時刻 τ\tau(對應相位 ω0τ\omega_0\tau)注入單位電荷,會讓相位一步跳到 Γ(ω0τ)/qmax\Gamma(\omega_0\tau)/q_{max},並且因為有 unit step u(tτ)u(t-\tau)永久保持。把它對所有過去 noise 電流疊加就是中央的 LTV phase response([P1] Eq.(11), p.182):

ϕ(t)=1qmaxtΓ(ω0τ)in(τ)dτ\phi(t)=\frac{1}{q_{max}}\int_{-\infty}^{t}\Gamma(\omega_0\tau)\,i_n(\tau)\,d\tau

反推 ISF 的單脈衝實驗:若 ini_n 只是一顆位於相位 θ\theta 的窄脈衝、總電荷 Δq\Delta q, Eq.(11) 退化成單一步階([P1] Eq.(10) 的 step 版本,亦見 impulse_to_phase_shift 的操作型定義):

Δϕ(θ)=Γ(θ)qmaxΔqΓ(θ)=Δϕ(θ)Δq/qmax.\Delta\phi(\theta)=\frac{\Gamma(\theta)}{q_{max}}\,\Delta q \quad\Longrightarrow\quad \Gamma(\theta)=\frac{\Delta\phi(\theta)}{\Delta q/q_{max}} .
  • dimension check:右邊 [rad]/(C/C)=[rad][\text{rad}]/(\text{C}/\text{C})=[\text{rad}] 看似有單位, 但 Δϕ\Delta\phi 是 rad(無因次),Δq/qmax\Delta q/q_{max} 無因次,所以 Γ\Gamma 無因次 ✓。
  • 理論對照:理想無損並聯 LC、電流注入電容節點時,狀態 z=(v,w)=A(cosθ,sinθ)z=(v,w)=A(\cos\theta,\sin\theta), 一顆電荷脈衝把 vvΔv=Δq/C\Delta v=\Delta q/C,投影到 limit cycle 切向得 Δϕ=(sinθ)Δv/A\Delta\phi=-(\sin\theta)\,\Delta v/A,配合 qmax=CAq_{max}=CA 得到
 Γ(θ)=sinθ \boxed{\ \Gamma(\theta)=-\sin\theta\ }

在波峰 θ=0\theta=0Γ=0\Gamma=0(純改振幅),在零交越 θ=π/2\theta=\pi/2Γ|\Gamma| 最大 (純改相位)。完整幾何推導見 isf_definition

LTV vs LTV 的數學差異:LTI 系統的脈衝響應只依賴時間差 h(t,τ)=h(tτ)h(t,\tau)=h(t-\tau);而 oscillator 的 phase 脈衝響應 hϕ(t,τ)h_\phi(t,\tau) 顯式依賴絕對注入時刻 τ\tau(透過 Γ(ω0τ)\Gamma(\omega_0\tau) 這個 2π2\pi 週期權重),這正是 LTV 的定義。

3. Block diagram

4. Python 核心 code

反推 ISF 的核心在 extract_isf_by_injection:對每個相位 θ\theta 各跑一次注入模擬, 量「最後一個週期」相對無注入參考軌跡的平均相位差(這樣只留下永久的相位、濾掉已衰減的 振幅擾動),再除以 Δq/qmax\Delta q/q_{max}。以下逐字引用真實程式碼 (simulations/common/oscillator_models.py):

def extract_isf_by_injection(f0, fs, n_inject_periods=6, settle_periods=4,
dq_over_qmax=1e-3, n_points=64, mu=0.3):
T = 1.0 / f0
settle = settle_periods * T
t_end = (settle_periods + n_inject_periods) * T
thetas = np.linspace(0.0, TWO_PI, n_points, endpoint=False)
gamma_num = np.zeros(n_points)

# Reference (no impulse), started from the limit cycle.
t_ref, xr, yr = simulate_lc(f0, t_end, fs, mu=mu, x0=1.0, y0=0.0)
phi_ref = excess_phase(t_ref, xr, yr, f0)

for i, th in enumerate(thetas):
t_inj = settle + th / (TWO_PI * f0) # phase th occurs at this time
t_p, xp, yp = simulate_lc(f0, t_end, fs, mu=mu, x0=1.0, y0=0.0,
impulse_time=t_inj, impulse_dx=dq_over_qmax)
phi_p = excess_phase(t_p, xp, yp, f0)
# persistent phase difference measured over the last period
m = t_p >= (t_end - T)
dphi = np.mean(phi_p[m] - phi_ref[m])
gamma_num[i] = dphi / dq_over_qmax

gamma_analytic = -np.sin(thetas)
return thetas, gamma_num, gamma_analytic

LTV vs LTV 對照圖的核心,把「LTI 階高固定、只平移」與「LTV 階高 =Γ(ω0τ)=\Gamma(\omega_0\tau) 隨注入相位變」並排畫(simulations/lab_04_impulse_sweep.py):

# LTV (oscillator phase): step of height Gamma(w0 tau)/qmax * u(t - tau).
ax = axes[1]
for tau, c in zip([0.0, 0.25, 0.5], ["tab:blue", "tab:orange", "tab:green"]):
gamma = -np.sin(2 * np.pi * f0 * tau) # ISF at injection phase
h = gamma * (t >= tau)
ax.plot(t, h, color=c,
label=fr"$\tau={tau}$, $\Gamma=-\sin(2\pi\tau)={gamma:+.2f}$")
  • 為何量「最後一個週期的平均」:注入瞬間的暫態裡同時有振幅擾動與相位跳變; mu=0.3 的 Van der Pol 型 amplitude restoration 會把徑向(振幅)分量在幾個週期內拉回 limit cycle,只剩切向(相位)分量永久殘留。等 n_inject_periods 個週期後再量,量到的 就是乾淨的持續相位。
  • 為何用 endpoint=Falseθ=0\theta=0θ=2π\theta=2\pi 是同一個相位,掃描時不重複。
  • 為何 dq_over_qmax=1e-3 很小:保持小訊號線性(Δqqmax\Delta q\ll q_{max}),否則 ISF 本身 會被大注入改變,反推就不準。

5. 完整 script path

simulations/lab_04_impulse_sweep.py (呼叫 simulations/common/oscillator_models.pysimulate_lcexcess_phaseextract_isf_by_injection;繪圖工具 simulations/common/plot_utils.py)。 跑法:python scripts/run_all_sims.py,圖會輸出到 static/figures/

6. 參數表

參數程式變數說明
振盪頻率f01.0(normalized)toy model 用無因次頻率;真實對應 5 GHz 見下表單位欄
取樣率fs8000(sweep)/ 2000(LTV 圖)每週期 fs/f0fs/f_0 點,足夠解析切向投影
注入電荷比dq_over_qmax10310^{-3}Δq/qmax\Delta q/q_{max},保持小訊號
掃描點數n_points48一個週期內取 48 個注入相位
注入後觀察n_inject_periods6注入後再跑 6 週期讓振幅擾動衰減
settle 週期settle_periods4先讓系統落到 limit cycle 再開始注入
restoration 強度mu0.3Van der Pol 型振幅恢復;μ=0\mu=0 為理想無損 LC
LTV 圖注入相位tau0.0, 0.25, 0.5(週期)對應 Γ=sin(2πτ)=0,1,0\Gamma=-\sin(2\pi\tau)=0,-1,0

7. 單位表

符號toy model 單位對應物理單位
時間t,τt,\tau週期(normalized)s
注入相位θ=ω0τ\theta=\omega_0\taurad(2π2\pi 週期)rad
注入電荷比Δq/qmax\Delta q/q_{max}無因次C/C
持續相位Δϕ\Delta\phiradrad
ISFΓ(θ)\Gamma(\theta)無因次
最大誤差maxΓnumΓana\max\vert \Gamma_{num}-\Gamma_{ana}\vert 無因次

toy model 註記:這是 pedagogical toy model(2-D Van der Pol 型 state-space),非 transistor-level。它忠實重現 ISF 的機制(切向投影、sinθ-\sin\theta、LTV),但不產生真實 電路的數值。換算成物理手感時,套 canonical 例 A:qmax=1q_{max}=1 pC、Δq=1\Delta q=1 fC (即 Δq/qmax=103\Delta q/q_{max}=10^{-3})、Γ=0.5\Gamma=0.5f0=5f_0=5 GHz \Rightarrow Δϕ=5×104\Delta\phi=5\times10^{-4} rad、Δt=15.9\Delta t=15.9 fs。

8. 模擬圖

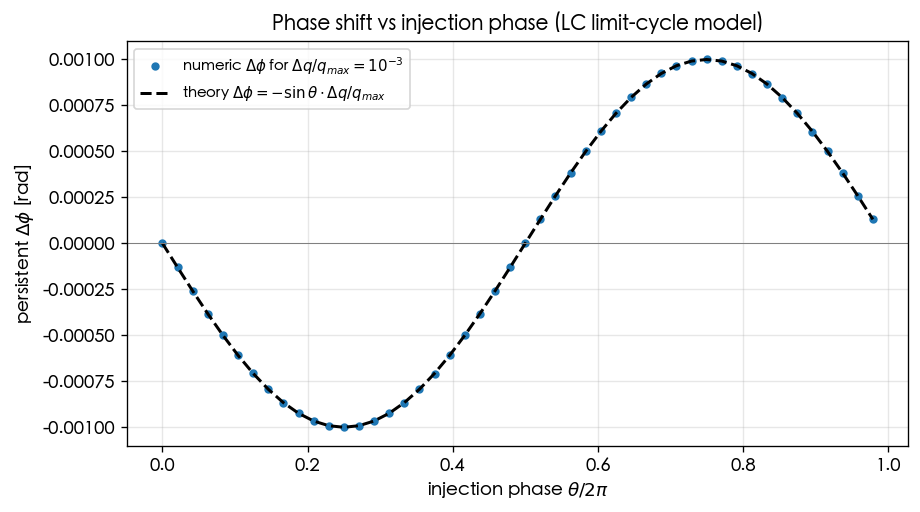

圖 1:相位偏移隨注入相位變化——同一顆 Δq/qmax=103\Delta q/q_{max}=10^{-3} 的脈衝,在不同相位踢, 造成的持續 Δϕ\Delta\phi 完全不同:

持續相位偏移隨注入相位變化,與理論 −sinθ·Δq/q_max 對照

圖 2:數值反推的 ISF vs 理論 −sinθ——把上圖縱軸除以 Δq/qmax\Delta q/q_{max} 就是 ISF 本身, 數值點(紫圈)與理論虛線幾乎重合:

數值萃取的 ISF 與理論 −sin(θ) 對照,最大誤差約 0.001

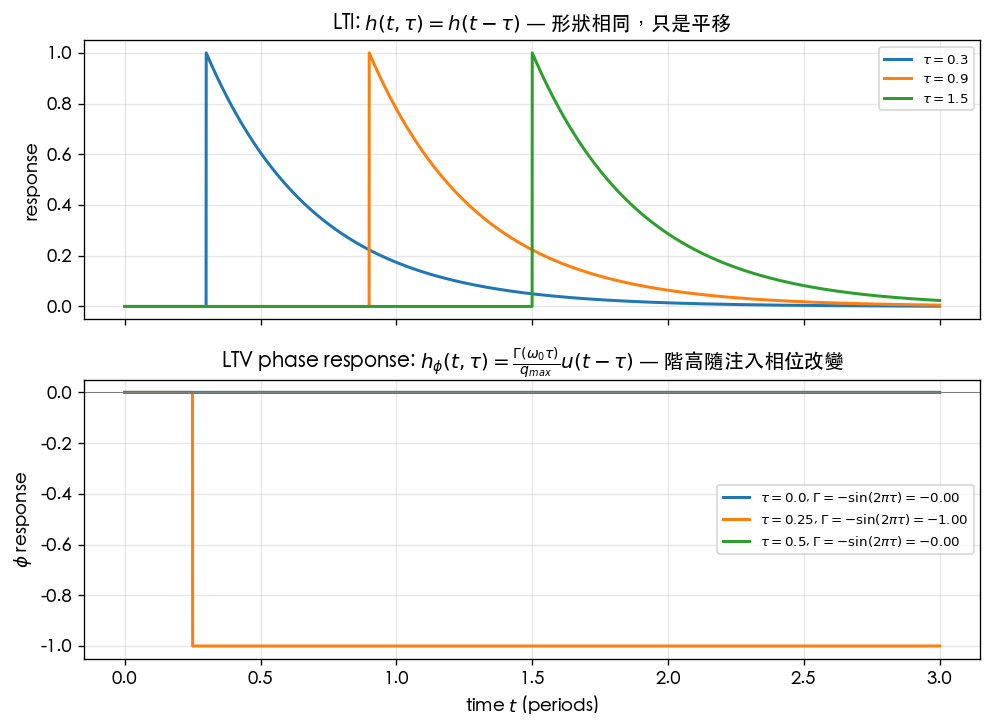

圖 3:LTI vs LTV 脈衝響應——上圖 LTI 同形狀只平移;下圖 LTV 階高隨注入相位變:

LTI 脈衝響應只依賴 t−τ,LTV phase 響應階高隨絕對注入相位 τ 改變

9. 如何解讀圖

圖 1(phase sweep):橫軸是注入相位 θ/2π\theta/2\pi(一個週期),縱軸是持續相位偏移 Δϕ\Delta\phi。注意它是一條 sin-\sin 形狀的曲線:在 θ=0\theta=0(波峰)幾乎為零、在 θ0.25\theta\approx0.25(上升零交越)為最大負值、θ0.75\theta\approx0.75 為最大正值。這就是 LTV 的直接證據——「踢同一下」的效果完全取決於「在波形哪裡踢」。數值藍圈緊貼黑色理論虛線。

圖 2(recovered ISF):把圖 1 除以 Δq/qmax=103\Delta q/q_{max}=10^{-3} 後得到的就是 Γ(θ)\Gamma(\theta)。 標題顯示最大絕對誤差約 7×1047\times10^{-4}(標題格式化為三位小數,約 0.001)。誤差來源是 RK4 時間離散、θ\theta 取樣(48 點)、以及量測窗只取最後一個週期的平均。這個量級足以宣稱 「數值法成功還原了理想 LC 的 Γ=sinθ\Gamma=-\sin\theta」。

圖 3(LTI vs LTV)

  • 上半(LTI):三條曲線是同一個衰減指數脈衝響應在 τ=0.3,0.9,1.5\tau=0.3,0.9,1.5 平移——形狀完全相同, 只是起點不同。這是 LTI 的招牌:h(t,τ)=h(tτ)h(t,\tau)=h(t-\tau)
  • 下半(LTV phase):三條都是 unit step(永久保持),但階高不同τ=0\tau=0Γ=sin(0)=0\Gamma=-\sin(0)=0(踢在波峰,相位不動);τ=0.25\tau=0.25Γ=sin(π/2)=1\Gamma=-\sin(\pi/2)=-1 (踢在零交越,相位跳最多);τ=0.5\tau=0.5Γ=sin(π)=0\Gamma=-\sin(\pi)=0階高隨絕對注入相位變 ——這就是 LTV,也是為什麼不能用單一 LTI transfer function 描述 oscillator phase 的根本原因。

10. 對應 paper 公式 / figure

  • [P1] Eq.(10), p.182hϕ(t,τ)=Γ(ω0τ)qmaxu(tτ)h_\phi(t,\tau)=\dfrac{\Gamma(\omega_0\tau)}{q_{max}}\,u(t-\tau) ——圖 3 下半每條曲線就是這條(不同 τ\tau 給不同階高 Γ(ω0τ)\Gamma(\omega_0\tau))。
  • [P1] Eq.(11), p.182ϕ(t)=1qmaxtΓ(ω0τ)in(τ)dτ\phi(t)=\dfrac{1}{q_{max}}\displaystyle\int_{-\infty}^{t}\Gamma(\omega_0\tau)\,i_n(\tau)\,d\tau ——本 lab 是它的單脈衝特例(反推 Γ\Gamma 的基礎)。
  • [P1] Fig. 4, p.181:caption「(a) impulse injected at the peak, (b) impulse injected at the zero crossing, and (c) effect of nonlinearity on amplitude and phase ... in state-space」——示範脈衝 在波峰 vs 零交越注入的差別,以及非線性對振幅/相位的影響(state-space 圖)。本 lab 的圖 1/圖 2 是它 在理想 LC 上的 toy-model 重現 (TODO: 僅 Fig. 4 的精確軸刻度數值尚未逐字轉錄,請對照 [P1] p.181 原圖)。
  • ISF 的 sinθ-\sin\theta 幾何推導:見 isf_definition; 操作型定義與 16 fs 數值例:impulse_to_phase_shift

11. 限制與 approximation

限制 / 近似影響在哪裡成立 / 失效
2-D Van der Pol toy model(非 transistor-level)只重現機制,不給真實電路數值教學足夠;做 design 要 transient/adjoint 萃取 Γ\Gamma
小訊號 Δq/qmax=103\Delta q/q_{max}=10^{-3}Δϕ\Delta\phi 線性正比 Δq\Delta q大注入 → 非線性、AM–PM、Γ\Gamma 本身被改
mu=0.3 讓振幅擾動衰減後才量才能分離出純相位分量μ\mu 太小、振幅擾動沒衰減完,量到的 Δϕ\Delta\phi 會被殘留振幅污染
RK4 + 有限 fs 離散帶來 ~10310^{-3} 數值誤差提高 fs/n_points 可再降,但本 lab 量級已足夠
理想無損 LC 的 Γ=sinθ\Gamma=-\sin\theta只對單一電容節點注入成立多節點、ring、含損耗時 ISF 形狀不同(見 lab_05 與 ring 模型)
LTI 對照曲線是示意指數衰減只為對比「形狀不變」它不是任何真實電路的脈衝響應,純為教學對照

重點回顧

  • ISF 是可量測的:在相位 θ\theta 注小電荷、量持續 Δϕ\Delta\phi、除以 Δq/qmax\Delta q/q_{max}
  • 理想 LC(電容節點注入)反推出的 ISF 就是 Γ(θ)=sinθ\Gamma(\theta)=-\sin\theta,數值與理論最大誤差 ~10310^{-3}
  • 波峰注入 → 純改振幅(會被拉回);零交越注入 → 純改相位(永久殘留)。
  • LTV 的本質:phase 脈衝響應 hϕ(t,τ)h_\phi(t,\tau) 依賴絕對注入相位,階高 =Γ(ω0τ)=\Gamma(\omega_0\tau),不只依賴 tτt-\tau
  • 來源:[P1] Eqs.(10),(11), p.182 與 Fig. 4。
