波形對稱性與 flicker upconversion

先備：flicker_noise_upconversion（flicker → $1/f^3$ 的完整推導，本頁是它的設計面）、fourier_series_of_isf（ISF 的傅立葉係數 $c_0,c_n$ 與 Parseval）、device_noise_mapping（effective ISF $\Gamma_{eff}=\Gamma\cdot\alpha$ 的 $c_0$ 才是真元兇）｜ 接下來：waveform_slope、serdes_clocking_connection

這頁回答一個 layout/topology 階段就要想清楚的問題：為什麼一個 rise/fall（上升／下降） 對稱的波形，close-in（近載波）的 1/f³ phase noise（相位雜訊）會明顯比較低？ 答案完全藏在 ISF 的一個傅立葉係數——DC 項 $c_0$ 裡。

物理直覺（先講結論）：device 的 flicker noise（1/f 雜訊，閘極/通道裡的慢變雜訊） 是一個接近 DC 的低頻雜訊。低頻雜訊本來不該污染高頻載波——但 ISF 是一個週期函數， 它的 DC 分量 $c_0/2$ 會像一個「整流器」一樣，把低頻 device noise 持續同號地累積進相位， 把它**上轉（upconvert）**到載波附近，變成 close-in 的 1/f³ skirt（裙擺）。 如果波形 rise/fall 完全對稱，ISF 在一個週期裡正負面積相消，$c_0\to0$，這個上轉通道就被關掉了。

第 1 步：為什麼只有 $c_0$ 上轉 flicker

把 ISF 寫成傅立葉級數（[P1] Eq.(12), p.183）：

$$\Gamma(\omega_0\tau)=\frac{c_0}{2}+\sum_{n=1}^{\infty}c_n\cos(n\omega_0\tau+\theta_n)$$

代進 LTV phase response（[P1] Eq.(13), p.183），把相位拆成各諧波貢獻：

$$\phi(t)=\frac{1}{q_{max}}\!\left[\frac{c_0}{2}\!\int_{-\infty}^{t}\!i_n\,d\tau+\sum_{n=1}^{\infty}c_n\!\int_{-\infty}^{t}\!i_n\cos(n\omega_0\tau+\theta_n)\,d\tau\right]$$

• 關鍵觀察：device 的 flicker noise 能量集中在接近 DC（$\Delta\omega\ll\omega_0$）。 上式中，$c_n$（$n\ge1$）那些項都帶一個 $\cos(n\omega_0\tau+\theta_n)$，會把低頻 noise 乘上一個高頻載波——這是一個搬移（mixing），把 noise 搬到 $\pm n\omega_0$ 附近，遠離 DC。
• 只有 $c_0/2$ 那一項沒有載波：它直接對低頻 noise 做純積分。低頻 noise 在一段時間內 幾乎同號，積分後累積不消，於是 close-in 相位被持續推動 → 上轉成 1/f³。
• 一句話：$c_n$ 像 mixer（會把 noise 搬走），$c_0$ 像 integrator（會把 DC noise 留下並放大）。

第 2 步：1/f³ phase noise 與 corner 公式

把 device flicker model（[P1] Eq.(22), p.185）

$$\overline{i_{n,1/f}^2}=\overline{i_n^2}\cdot\frac{\omega_{1/f}}{\Delta\omega}$$

接到只剩 $c_0$ 通道的 phase noise，得到 1/f³ 區（[P1] Eq.(23), p.185）：

$$\mathcal{L}\{\Delta\omega\}=10\log_{10}\!\left(\frac{c_0^2}{q_{max}^2}\cdot\frac{\overline{i_n^2}/\Delta f}{8\,\Delta\omega^2}\cdot\frac{\omega_{1/f}}{\Delta\omega}\right)$$

• 斜率 dimension check：$1/\Delta\omega^2$（來自相位積分）再乘 $1/\Delta\omega$（來自 flicker 的 $\omega_{1/f}/\Delta\omega$）= $1/\Delta\omega^3$ → 每十倍頻 $-30$ dB，正是 1/f³。✓
• 關鍵：分子是 $c_0^2$。對稱波形 $c_0\to0$ → 整個 1/f³ 區被壓下去。

把 1/f³ 區與 1/f² 區（[P1] Eq.(21)）相交，定義 1/f³ corner（[P1] Eq.(24), p.185）：

$$\Delta\omega_{1/f^3}=\omega_{1/f}\cdot\frac{c_0^2}{2\,\Gamma_{rms}^2}\approx\omega_{1/f}\left(\frac{c_0}{c_1}\right)^2$$

逐步代數：corner 是怎麼從「兩區相等」解出來的。 corner 的定義是「1/f³ 區與 1/f² 區 在這個 offset 上剛好一樣高」。把兩條（線性、未取 log 的）功率密度令相等：

$$\begin{aligned} \underbrace{\frac{c_0^2}{q_{max}^2}\cdot\frac{\overline{i_n^2}/\Delta f}{8\,\Delta\omega^2}\cdot\frac{\omega_{1/f}}{\Delta\omega}}_{\text{1/f}^3\text{ 區（Eq.23 內括號）}} &=\underbrace{\frac{\Gamma_{rms}^2}{q_{max}^2}\cdot\frac{\overline{i_n^2}/\Delta f}{4\,\Delta\omega^2}}_{\text{1/f}^2\text{ 區（Eq.21 內括號）}} \\[4pt] \frac{c_0^2}{8}\cdot\frac{\omega_{1/f}}{\Delta\omega}&=\frac{\Gamma_{rms}^2}{4} \qquad(\text{兩邊同消 }q_{max}^2,\ \overline{i_n^2}/\Delta f,\ \Delta\omega^2) \\[4pt] \frac{\omega_{1/f}}{\Delta\omega}&=\frac{\Gamma_{rms}^2}{4}\cdot\frac{8}{c_0^2}=\frac{2\,\Gamma_{rms}^2}{c_0^2} \\[4pt] \Rightarrow\quad \Delta\omega=\Delta\omega_{1/f^3}&=\omega_{1/f}\cdot\frac{c_0^2}{2\,\Gamma_{rms}^2}. \end{aligned}$$

• 每一步用到什麼：第 2 行只是「同除以兩邊都有的因子」（純代數，不引入新物理）； 注意 $\overline{i_n^2}/\Delta f$、$q_{max}^2$、$\Delta\omega^2$ 三者在兩區是同一個值，所以可消。

• 為什麼 $\Delta\omega^2$ 也能消：1/f³ 區是 $1/\Delta\omega^3$、1/f² 區是 $1/\Delta\omega^2$，相除剩一個 $1/\Delta\omega$ ——那個 $1/\Delta\omega$ 正是上面第 2 行左邊還留著的 $\omega_{1/f}/\Delta\omega$ 因子。解這個一次式就得 corner。

• 再到 $\approx(c_0/c_1)^2$：用 Parseval（[P1] Eq.(20)）$2\Gamma_{rms}^2=\sum c_n^2$；若 ISF 由基波主導 （$c_1\gg c_2,c_3,\dots$），則 $2\Gamma_{rms}^2\approx c_1^2$，代入得 $\Delta\omega_{1/f^3}\approx\omega_{1/f}(c_0/c_1)^2$。

• dimension check：右邊 $\omega_{1/f}$ 是 rad/s，$c_0^2/(2\Gamma_{rms}^2)$ 是「無因次/無因次」=無因次， 故 $\Delta\omega_{1/f^3}$ 是 rad/s ✓。

• 最重要的設計啟示（claim C5）：1/f³ corner 不等於 device 的 1/f corner $\omega_{1/f}$！ 它被一個 $c_0^2/(2\Gamma_{rms}^2)$ 因子縮放。$c_0$ 越小，corner 被推到遠低於 $\omega_{1/f}$ 的地方——亦即同一顆 transistor、同一個 device 1/f corner，光靠把波形做對稱，就能把 1/f³ skirt 的轉折點往低頻移好幾個 decade。

• 符號陷阱（見 notation）：$c_0$ 是傅立葉係數，ISF 的 DC值是 $c_0/2$。 Eq.(24) 用的是係數 $c_0$，別在這裡掉一個 factor 2。

第 3 步：對稱性怎麼讓 $c_0\to0$

$c_0$ 是 ISF 在一個週期上的平均（的兩倍）：

$$\frac{c_0}{2}=\frac{1}{2\pi}\int_0^{2\pi}\Gamma(x)\,dx\quad\Rightarrow\quad c_0=\frac{1}{\pi}\int_0^{2\pi}\Gamma(x)\,dx$$

• ISF 的形狀大致正比於波形斜率（ZC 附近斜率大→$|\Gamma|$ 大；波峰斜率為 0→$\Gamma\approx0$， 見 waveform_slope）。
• 若 rise 段與 fall 段形狀對稱（rise 斜率 = fall 斜率的鏡像），則 ISF 在上升半週與下降半週 的值大小相等、正負相反，一個週期積分相消 → $c_0=0$。
• 理想 LC 的 $\Gamma(\theta)=-\sin\theta$ 就是這種奇對稱：$\int_0^{2\pi}(-\sin\theta)\,d\theta=0$， 所以理想 LC 天生 $c_0=0$、1/f³ 上轉極弱。
• 不對稱（例如 rise 快、fall 慢，或有偶次諧波讓波形上下不對稱）會讓 ISF 平均值偏離 0 → $c_0\neq0$。

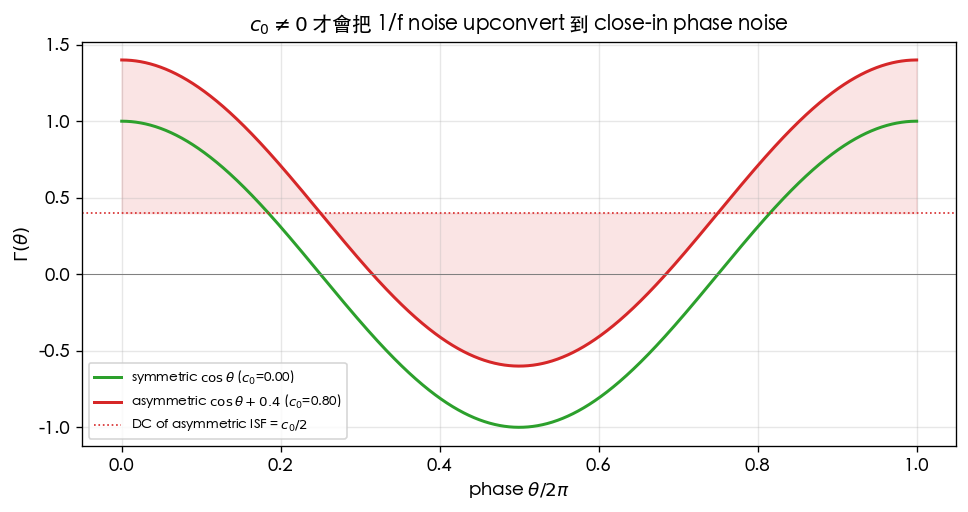

下圖把對稱與不對稱兩種 ISF 疊在一起：對稱者 DC 平均線壓在 0，不對稱者整條被抬起一個 $c_0/2$ 的「直流偏置」——那個偏置就是 flicker 上轉的元兇。

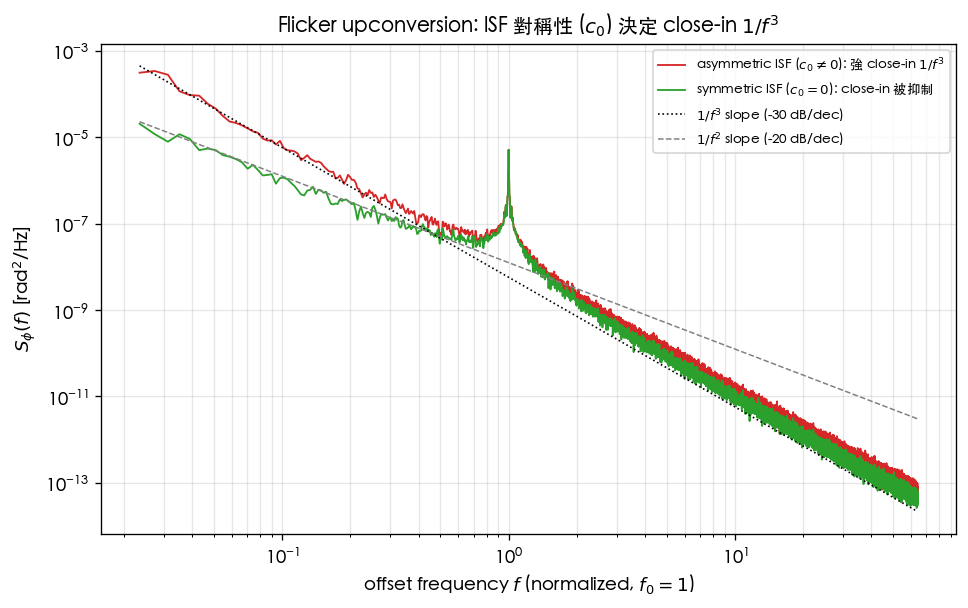

把 device flicker 真的灌進去模擬，close-in 的差別非常明顯：不對稱波形出現一段陡峭的 1/f³ skirt， 對稱波形則幾乎沒有（只剩 1/f² 與 floor）。

這兩張都是 pedagogical toy model（教學玩具模型，非 transistor-level）： ISF 用解析形狀（對稱 $\cos\theta$、不對稱 $\cos\theta+0.4$ 之類），flicker 用合成 1/f 序列。 它們忠實呈現「$c_0$ 決定 1/f³」的因果，但不是某顆真實電晶體的量測。 完整 script：simulations/lab_05_fourier_isf.py、simulations/lab_07_flicker_noise.py。

數值例子（建立手感）

第一個例子用假設的 $c_0$（示意）；第二個例子改用 [P2] Appendix B 的閉式解， 從拓樸參數 $(N,A)$ 直接算出 $c_0$ 與 corner——完整推導見 asymmetric_isf_closed_form。

對稱波形（$c_0\approx0$）：理論上 $\Delta\omega_{1/f^3}=\omega_{1/f}\cdot c_0^2/(2\Gamma_{rms}^2)\to0$， 1/f³ corner 被壓到極低頻——實務上由 residual mismatch 決定的小 $c_0$ 主導（見下表 knobs）。

不對稱波形（示意，$c_0$ 為假設值）：取 $c_0=0.4$、$\Gamma_{rms}=0.5$ （則 $c_0^2/(2\Gamma_{rms}^2)=0.16/(2\times0.25)=0.32$）。若 device $f_{1/f}=1$ MHz，則

$$f_{1/f^3}=f_{1/f}\cdot\frac{c_0^2}{2\Gamma_{rms}^2}=1\ \text{MHz}\times0.32=320\ \text{kHz}.$$

• 手感：把 $c_0$ 從 0.4 降到 0.04（小 10 倍），corner 降 100 倍（$c_0^2$）→ 從 320 kHz 降到 3.2 kHz。 也就是說對稱性每改善一個量級，1/f³ skirt 的影響範圍縮小兩個量級——這是極划算的設計槓桿。

不對稱波形（計算，從 ring 拓樸參數直接算）：$N=5$、$\eta=1$ 的 ring，rise 比 fall 陡 1.5 倍（不對稱比 $A=f'_{rise}/f'_{fall}=1.5$）。[P2] App. B 閉式（Eq.(55)/(56)/(57), p.803； 推導見 asymmetric_isf_closed_form）直接給出

$$\Gamma_{rms}=0.2428,\qquad c_0=2\,\Gamma_{dc}=-0.1005,\qquad f_{1/f^3}=f_{1/f}\cdot\frac{3}{2\eta N}\cdot\frac{(1-A)^2}{1-A+A^2}=42.9\ \text{kHz}.$$

• 慣例旗標：42.86 kHz 是 [P2] Eq.(7)/(57) 的記帳；把 $c_0=2\Gamma_{dc}$ 代回上面的 [P1] Eq.(24) 會得到 $2\times=85.71$ kHz（DC 通道計權慣例差，詳見新頁的旗標說明； scaling 與比值不受影響）。數值由 simulations/lab_33_asymmetry_corner.py 驗證 （閉式 vs 數值積分誤差 $\sim10^{-9}$）。
• 新設計訊息（[P2] p.803 原句）：固定 $A$ 下 corner $\propto1/N$——級數少的 ring， flicker corner 高（$A=1.5$ 時 $N=3\to71.43$ kHz、$N=15\to14.29$ kHz）。白噪區 phase noise 與 $N$ 近似無關（[P2] Eq.(23)），但 close-in 1/f³ 的轉折點會被級數推低。
• 對應實驗證據：[P2] Fig. 17, p.802 量到 ring oscillator 的 phase noise 對「symmetry 控制電壓」 畫出來會在對稱點出現一個最小值——直接支持「對稱 → 低 1/f³」這條設計規則。 （[P2] Fig. 17, p.802「Phase noise versus symmetry voltage for oscillator number 7」已核實： y 軸為 1/f³ corner frequency，在 symmetry point 出現明顯下凹的最小值。）

降低 $c_0$ 的 design knobs（清單）

Knob	怎麼做	為什麼降 $c_0$	代價／註記
rise/fall 對稱	NMOS/PMOS 驅動強度、pull-up/pull-down 對稱（ring）；differential（差動）topology	ISF 上下半週相消 → 平均→0	需要 sizing/偏壓微調；製程偏移會殘留 $c_0$
differential / 偶次諧波抑制	全差動、對稱負載、抑制偶次 harmonic	偶次諧波讓波形上下不對稱 → 抬升 $c_0$	兩倍 device、面積、功耗
對稱負載（symmetric load，ring）	用 symmetric load（[P2] 的做法）取代單端 inverter delay cell	讓 rise/fall 波形匹配	[P2] Fig. 17 的「symmetry voltage」就在調這個
降低 DC bias 點漂移	控制 duty cycle 接近 50%	duty 偏離 50% 等於波形 DC 不對稱 → $c_0\neq0$	需要 duty-cycle correction
直接降 device flicker	用大面積、PMOS、buried-channel device	降 $\omega_{1/f}$ 本身（不改 $c_0$，但降 1/f³ 大小）	大面積→大寄生電容→降 $f_0$

注意分兩類：前四個 knob 改 $c_0$／$f_{1/f^3}$ corner 位置；最後一個改 device $\omega_{1/f}$／1/f³ 的整體高度。 設計時兩者都可用，但「做對稱」通常 free（不花額外功耗），是第一槍。

適用與失效條件

條件	成立時	失效時
小擾動、ISF 已知且固定	$c_0$ 完全決定 1/f³	大注入／強非線性下 ISF 本身會變
device noise 是純 1/f	$\omega_{1/f}/\Delta\omega$ 模型成立	有 RTS／burst noise 時要另計
cyclostationary 已折進 effective ISF	用 $\Gamma_{eff}=\Gamma\cdot\alpha$ 算 $c_0$	若 $\alpha$ 也不對稱，會「重新」製造出有效 $c_0$（見 device_noise_mapping）

重要警告：真正決定上轉的是 effective ISF $\Gamma_{eff}=\Gamma\cdot\alpha$ 的 $c_0$，不只是裸 $\Gamma$ 的 $c_0$。 就算 $\Gamma$ 對稱，如果 device 只在半週「漏雜訊」（$\alpha$ 不對稱），$\Gamma_{eff}$ 的 $c_0$ 仍可能不為零。 詳見 device_noise_mapping 與 effective_isf。

Worked examples 數值例題

以下兩題示範「對稱性改善 → 1/f³ corner 下降」這條最划算的設計槓桿，沿用本站 canonical $\Gamma_{rms}=0.5$、device $f_{1/f}=1$ MHz。兩題的 $c_0$ 都是示意假設值（練換算用）； 想從拓樸參數 $(N,A)$ 算出真的 $c_0$，見 asymmetric_isf_closed_form。

例 1（基準：算不對稱波形的 1/f³ corner；$c_0$ 為示意假設值） 給定 $c_0=0.4$、$\Gamma_{rms}=0.5$、device 1/f corner $f_{1/f}=1$ MHz，求 1/f³ corner $f_{1/f^3}$。

逐步代入（帶單位），用上面剛推導的 $f_{1/f^3}=f_{1/f}\cdot c_0^2/(2\Gamma_{rms}^2)$：

$$\begin{aligned} \frac{c_0^2}{2\Gamma_{rms}^2}&=\frac{(0.4)^2}{2\times(0.5)^2}=\frac{0.16}{0.50}=0.32\quad(\text{無因次}) \\[4pt] f_{1/f^3}&=f_{1/f}\times0.32=1\ \text{MHz}\times0.32=0.32\ \text{MHz}=320\ \text{kHz}. \end{aligned}$$

• 結果：$f_{1/f^3}=320$ kHz——比 device 自己的 1 MHz corner 還低，因為 $c_0^2/(2\Gamma_{rms}^2)=0.32 < 1$。
• Dimension check：$[\text{Hz}]\times[\text{無因次}]=[\text{Hz}]$ ✓（ratio of frequencies 用 Hz 或 rad/s 都行， 因為 $f_{1/f^3}/f_{1/f}=\omega_{1/f^3}/\omega_{1/f}$，$2\pi$ 同消）。
• 一行 Python 驗證（引用 canonical 換算；simulations/common/ 無專屬 corner 函式，直接算）：

c0, gamma_rms, f_1f = 0.4, 0.5, 1e6
f_1f3 = f_1f * c0**2 / (2 * gamma_rms**2)
print(f_1f3 / 1e3, "kHz")   # -> 320.0 kHz

例 2（對稱性改善一個量級 → corner 降兩個量級） 把波形做更對稱，使 $c_0$ 從 $0.4$ 降到 $0.04$（小 10 倍），$\Gamma_{rms}$、$f_{1/f}$ 不變。求新 corner， 並用 dB 表示「兩條 1/f³ 漸近線（外推 skirt）的高度差了多少」。

逐步代入（帶單位）：

$$\begin{aligned} f_{1/f^3}'&=f_{1/f}\cdot\frac{(c_0')^2}{2\Gamma_{rms}^2}=1\ \text{MHz}\times\frac{(0.04)^2}{2\times(0.5)^2} =1\ \text{MHz}\times\frac{0.0016}{0.5}=1\ \text{MHz}\times3.2\times10^{-3}=3.2\ \text{kHz}. \end{aligned}$$

corner 從 $320$ kHz → $3.2$ kHz（降 100 倍 $=c_0$ 比值的平方 $10^2$）。注意改善後 corner 掉到 $3.2$ kHz，故 $\Delta f=10$ kHz 對改善後的波形已落在 1/f² 區（不再是 1/f³）；以下比較的是 兩條 1/f³ 漸近線（外推 skirt） 的高度。1/f³ phase noise（[P1] Eq.(23)）$\propto c_0^2$，所以高度的變化是

$$\Delta\mathcal{L}=10\log_{10}\!\left(\frac{(c_0')^2}{c_0^2}\right)=10\log_{10}\!\left(\frac{0.04^2}{0.4^2}\right)=10\log_{10}(0.01)=-20\ \text{dB}.$$

• 結果：$c_0$ 降 10 倍 → 1/f³ skirt 整體降 20 dB、corner 降 100 倍（到 3.2 kHz）。 「對稱性每改善一個量級，1/f³ 影響範圍縮小兩個量級」就是這個 $c_0^2$ 律。
• Dimension check：dB 是功率比取 log（無因次）✓；corner 仍是 Hz ✓。
• 一行 Python 驗證：

import numpy as np
c0_old, c0_new = 0.4, 0.04
print("corner ratio:", (c0_new/c0_old)**2,            # -> 0.01  (3.2 kHz / 320 kHz)
      "; dL =", 10*np.log10((c0_new/c0_old)**2), "dB") # -> -20.0 dB

兩題都是 pedagogical toy（非 transistor-level）：$c_0$ 用假設值代表「殘餘不對稱」。真實電路的 $c_0$ 要用 effective ISF（含 cyclostationary $\alpha$）萃取，見 device_noise_mapping。

重點回顧

• 只有 ISF 的 DC 係數 $c_0$ 會把 device 1/f noise 上轉成 close-in 1/f³（[P1] Eq.(23)）。
• 1/f³ corner $=\omega_{1/f}\cdot c_0^2/(2\Gamma_{rms}^2)$，不等於 device 1/f corner（[P1] Eq.(24)）。
• rise/fall 對稱 → ISF 一週積分相消 → $c_0\to0$ → 1/f³ corner 被推到很低頻。
• $c_0$ 降 10 倍，1/f³ corner 降 100 倍（$c_0^2$）：示意 $c_0=0.4$、$f_{1/f}=1$ MHz → corner 320 kHz。
• ring 的 $c_0$ 可以直接從拓樸算：[P2] App. B 閉式給 $c_0=2\Gamma_{dc}=\frac{4\pi}{\eta^2N^2}\frac{1-A}{1+A}$、 corner $\propto\frac{(1-A)^2}{1-A+A^2}\cdot\frac{1}{N}$（$N=5$、$A=1.5\to42.9$ kHz； [P1] Eq.(24) 慣例 $\times2$）——見 asymmetric_isf_closed_form。
• 設計槓桿：differential、對稱負載、duty 50%；要看 effective ISF（含 $\alpha$）的 $c_0$。
• 實驗：[P2] Fig. 17 phase noise vs symmetry voltage 有最小值。

延伸閱讀

• 上轉的完整推導：flicker_noise_upconversion
• 非對稱三角 ISF 的 $\Gamma_{rms}$、$c_0$、corner 閉式（[P2] App. B）：asymmetric_isf_closed_form
• 為何 $\Gamma$ 形狀像波形斜率：waveform_slope
• effective ISF 與 $\alpha$：device_noise_mapping、effective_isf
• 傅立葉係數與 Parseval：fourier_series_of_isf
• SerDes 為何更在意 close-in：serdes_clocking_connection
