ISF 的定義

前置閱讀：oscillator_phase（limit cycle 與 excess phase 的幾何）、phase_vs_amplitude_noise（切向相位 vs 徑向振幅的分解）、impulse_to_phase_shift（電荷→電壓→相位的操作型鏈條）。

這頁回答一個聽起來簡單、其實很深的問題：ISF（Impulse Sensitivity Function，脈衝敏感度函數）到底是什麼東西？它是一個 function，但它的「自變數」是什麼、「值」代表什麼、單位是什麼、為什麼是週期的、為什麼每個 node 和每個 noise source 各有一個？

ISF 是 Hajimiri–Lee 1998 年 LTV（Linear Time-Variant，線性時變）相位雜訊理論的核心物件。它的操作型定義是：在波形相位 $\omega_0\tau$ 的時刻注入一坨電荷 $\Delta q$，造成的永久相位偏移 $\Delta\phi$ 為（[P1] from Eq.(10)-(11), p.182）：

$$\Delta\phi=\frac{\Gamma(\omega_0\tau)}{q_{max}}\,\Delta q$$

把它寫成脈衝響應就是 [P1] Eq.(10), p.182：

$$h_\phi(t,\tau)=\frac{\Gamma(\omega_0\tau)}{q_{max}}\,u(t-\tau)$$

物理直覺（先講結論）：振盪器穩態時，狀態點沿著一條封閉軌跡（limit cycle，極限環）一圈一圈轉。你拿一根手指（current impulse）去戳它一下——戳出去的位移可以拆成「沿軌跡切向」與「垂直軌跡徑向」兩個分量。切向那一份改變的是「轉到哪裡了」，也就是相位，而且因為相位沒有恢復力，這份偏移永遠留著；徑向那一份改變的是振幅，會被振盪器的 amplitude restoring（振幅恢復）機制慢慢拉回、不留痕跡。$\Gamma(\omega_0\tau)$ 就是「在相位 $\omega_0\tau$ 戳一單位電荷，有多少變成永久相位」的那個敏感度權重。它不是雜訊本身，是把雜訊翻譯成相位的「轉換係數」。

親手戳戳看——下面的動畫就是這段直覺的互動版：

Limit cycle 上「打一下看相位」互動動畫（ideal LC toy model）

實際 dot（受擾）ghost（未受擾參考）▲θ_inj 注入點ΔV kick（沿垂直電壓軸）切向分量／Δφ 弧（永久）徑向分量（振幅，指數鬆弛）

注入相位 θ_inj90 °

電荷比 Δq/q_max0.15

按「注入！」，dot 轉到 θ_inj 時會打入一坨電荷 Δq。

Γ(θ_inj) = −sin(θ_inj)

-1.000

無因次

Δφ = Γ·Δq/q_max（本次預測）

-0.1500

rad (-8.59°)

累積 Δφ（dot − ghost）

0.0000

rad (0.00°)

模型：ideal LC 的 unit-circle limit cycle（pedagogical toy model，非 transistor-level）。 Δφ = Γ(θ_inj)·Δq/q_max、Γ(θ) = −sinθ（本頁 Step A–D 推導；[P1] Eqs.(10),(11), p.182）。 負 Δφ = 相位落後（lag）、正 Δφ = 超前（lead）。徑向（振幅）分量以時間常數 ≈ 0.55 圈 的指數鬆弛示意（2 圈後殘餘 ≈ 2.6%）；三支箭頭同以 1.6× 視覺放大，分解幾何仍正確。

操作說明：按「注入！」後，動畫會等軌道上的 dot 轉到你用滑桿選定的相位 $\theta_{inj}$ 才打入一坨電荷 $\Delta q$，並畫出垂直的 $\Delta V$ kick 箭頭、把它分解成切向（橘，永久）與徑向（灰，指數鬆弛）兩個分量。試試 $\theta_{inj}=0^\circ$（波峰）注入：kick 幾乎純徑向，dot 被推離環後又被拉回，與淡色 ghost（未受擾參考）幾乎不分開（$\Delta\phi\approx0$）；再試 $\theta_{inj}=90^\circ$（zero crossing）：kick 幾乎純切向，dot 從此永久落後 ghost 一段 $\Delta\phi=-\Delta q/q_{max}$（讀數 $\Gamma=-\sin 90^\circ=-1$）。把 $\Delta q/q_{max}$ 調大、多按幾次「注入！」，可以看到相位偏移不會恢復而且會累積——這正是 $\Gamma(\theta)=-\sin\theta$ 與 LTV 行為的全部直覺。

完整的「電荷→電壓→相位」逐步推導在 impulse_to_phase_shift。本頁聚焦在「$\Gamma$ 是什麼」與「$\Gamma$ 的性質」，並把 ideal LC 的 $\Gamma(\theta)=-\sin\theta$ 從幾何親手算出來。

第 1 步：從 impulse 到 state 擾動（複習關鍵物理）

把前一頁的鏈條快速串一遍，因為定義 $\Gamma$ 必須站在這條鏈上：

1. current impulse → charge：很窄的電流脈衝沉積電荷 $\Delta q=\int i(t)\,dt$。單位 $[\text{A}]\cdot[\text{s}]=[\text{C}]$ ✓。
2. charge → voltage step：節點電容 $C_{node}$ 上電壓瞬跳 $\Delta V=\Delta q/C_{node}$（[P1] Eq.(9), p.182）。單位 $[\text{C}]/[\text{F}]=[\text{V}]$ ✓。
3. voltage step → state perturbation：在 LC 中，電流脈衝只能瞬間改電容電壓（電感電流不能瞬變），所以擾動是 state-space 裡一個沿電壓軸的水平位移。

到這裡，狀態被推離 limit cycle 一點點。關鍵問題是：這個位移有多少變成相位？

第 2 步：投影到 phase direction

把振盪器狀態畫成 2-D 向量 $\mathbf{z}=(v,w)$，其中 $v$ 是電容電壓、$w$ 正比於電感電流。穩態軌跡是一個封閉環，狀態以角速度 $\omega_0$ 沿環移動。定義環上的相位 $\theta=\omega_0 t$ 為「轉到哪個角度」。

一個沿電壓軸的小位移 $\Delta\mathbf{z}=(\Delta V,0)$ 打在環上某一點。把這個位移分解到該點的切向（phase direction，相位方向，即 $\partial\mathbf{z}/\partial\theta$ 的方向）與法向（amplitude direction，振幅方向）：

$$\Delta\mathbf{z}=\underbrace{(\Delta\mathbf{z}\cdot\hat{\mathbf{t}})}_{\text{切向→相位}}\hat{\mathbf{t}}+\underbrace{(\Delta\mathbf{z}\cdot\hat{\mathbf{n}})}_{\text{法向→振幅（會衰減）}}\hat{\mathbf{n}}.$$

• 用到的數學：把擾動向量投影到 limit cycle 的單位切向量 $\hat{\mathbf{t}}$。這是嚴謹版本背後 PPV（perturbation projection vector，擾動投影向量）／Floquet 理論的雛形（PPV/adjoint/Floquet 不在下載的 5 篇 PDF 內，屬 Demir 等外部文獻，見 effective_isf）。
• 為何只留切向：法向分量改變的是「離環多遠」＝振幅；穩定振盪一定有 amplitude restoring 把它拉回（見 phase_vs_amplitude_noise）。切向分量改變的是「環上的角度」＝相位，相位是中性方向、無恢復力，所以永久保留並累積（claim C2，[P1] Sec. III-A）。

切向投影量除以「沿環走一單位相位對應多少 state 位移」，就把 $\Delta V$ 換算成 $\Delta\theta=\Delta\phi$。整個換算只跟「你打在環的哪個角度」有關——這就是 $\Gamma$ 只是 $\omega_0\tau$ 的函數的原因。

第 3 步：把比例 normalize 成無因次的 $\Gamma$

把第 1–2 步串起來：$\Delta\phi\propto\Delta V=\Delta q/C_{node}$，比例係數只跟注入相位有關。Hajimiri–Lee 用節點最大電荷擺幅 $q_{max}=C_{node}V_{max}$ normalize，定義無因次函數 $\Gamma(\omega_0\tau)$：

$$\boxed{\ \Delta\phi=\frac{\Gamma(\omega_0\tau)}{q_{max}}\,\Delta q\ }$$

• $\Gamma$ 為何無因次：$\Delta\phi$ 是 rad（無因次），$\Delta q/q_{max}$ 是電荷比（無因次），所以 $\Gamma$ 必為無因次。Dimension check：$[\text{rad}]=\Gamma\cdot[\text{C}]/[\text{C}]\Rightarrow\Gamma$ 無因次 ✓。
• 為何 normalize 用 $q_{max}$：讓 $\Gamma$ 只描述「波形哪裡敏感」的形狀，與振幅絕對大小脫鉤；實際相位偏移大小由 $\Delta q/q_{max}$（注入電荷相對訊號電荷的比例）決定。這也直接給出 design 結論 C3：phase noise $\propto\Gamma_{rms}^2/q_{max}^2$，要壓低就「加大 $q_{max}$、壓小 $\Gamma_{rms}$」（[P1] Eq.(21)）。

$\Gamma$ 的五個必記性質

性質	說明	為什麼
無因次	沒有單位	由 dimension check（上面）保證
$2\pi$ 週期	$\Gamma(x+2\pi)=\Gamma(x)$	自變數是「波形相位」，波形本身 $2\pi$ 週期
不是 noise 本身	是「相位敏感度」權重函數	noise 是 $i_n(\tau)$；$\Gamma$ 是把 $i_n$ 翻成 $\phi$ 的 kernel
由 large-signal periodic operating point 決定	要知道完整的週期穩態波形（含 hard-switching）才能定出 $\Gamma$	投影方向 $\hat{\mathbf{t}}$ 沿著 limit cycle 變，是大訊號軌跡的幾何（[P1] assumptions）
每個 node／每個 noise source 各有一個	不同注入點、不同 device 看到的 $\Gamma$ 不同	投影方向與該節點電容、該源注入位置有關

「不是 noise 本身」最常被誤解。 $\Gamma$ 是電路結構與波形決定的確定性週期函數，跟 noise 多大、是白噪還是 flicker 完全無關。換個 noise source（換 $i_n$）不會改 $\Gamma$，但會改最後的 $\phi$。換個注入節點（換投影幾何）才會改 $\Gamma$。

親手推導：ideal LC 的 $\Gamma(\theta)=-\sin\theta$

理論不能只說漂亮話，這裡用無耗損並聯 LC把 $\Gamma$ 整條算出來，作為全站的 reference 波形。

設定：理想 LC 的狀態做等速圓周（諧振），寫成

$$\mathbf{z}(\theta)=A\,(\cos\theta,\ \sin\theta),\qquad \theta=\omega_0 t,$$

其中第一分量 $v=A\cos\theta$ 是電容電壓（輸出波形 $\propto\cos\theta$）。

Step A — 注入造成的 state 位移：電流脈衝只改電容電壓，$\Delta v=\Delta q/C$，所以

$$\Delta\mathbf{z}=(\Delta v,\,0)=\Big(\tfrac{\Delta q}{C},\,0\Big).$$

Step B — 投影到切向。沿環的切向量

$$\frac{\partial\mathbf{z}}{\partial\theta}=A\,(-\sin\theta,\ \cos\theta),\qquad \left|\frac{\partial\mathbf{z}}{\partial\theta}\right|=A.$$

相位增量 $\Delta\theta$ 滿足「切向位移 ＝ 切向速度 × 相位增量」：把 $\Delta\mathbf{z}$ 點乘單位切向量、再除以 $|\partial\mathbf{z}/\partial\theta|$：

$$\Delta\phi=\Delta\theta=\frac{\Delta\mathbf{z}\cdot(\partial\mathbf{z}/\partial\theta)}{|\partial\mathbf{z}/\partial\theta|^2}=\frac{(\Delta v,0)\cdot A(-\sin\theta,\cos\theta)}{A^2}=\frac{-A\sin\theta\,\Delta v}{A^2}=\frac{-\sin\theta}{A}\,\Delta v.$$

逐步代數（把上式的每個等號拆開，不跳步）：

$$\begin{aligned} \text{分子（內積）}&:\ (\Delta v,\,0)\cdot A(-\sin\theta,\ \cos\theta) =\Delta v\cdot(-A\sin\theta)+0\cdot(A\cos\theta)=-A\sin\theta\,\Delta v,\\ \text{分母}&:\ \left|\frac{\partial\mathbf{z}}{\partial\theta}\right|^2=\big(A(-\sin\theta)\big)^2+\big(A\cos\theta\big)^2=A^2(\sin^2\theta+\cos^2\theta)=A^2,\\ \text{相除}&:\ \Delta\phi=\frac{-A\sin\theta\,\Delta v}{A^2}=\frac{-\sin\theta}{A}\,\Delta v. \end{aligned}$$

• 為何要除以 $|\partial\mathbf z/\partial\theta|^2$ 而不是 $|\partial\mathbf z/\partial\theta|$：先點乘單位切向量 $\hat{\mathbf t}=\dfrac{\partial\mathbf z/\partial\theta}{|\partial\mathbf z/\partial\theta|}$ 得「切向位移長度」，再除以「沿環走一單位 $\theta$ 對應的弧長 $|\partial\mathbf z/\partial\theta|$」換成 $\Delta\theta$；兩個 $|\partial\mathbf z/\partial\theta|$ 合起來就是分母的平方。
• $\sin^2\theta+\cos^2\theta=1$ 是這裡讓分母乾淨收成 $A^2$ 的關鍵恆等式（圓周運動的等速性）。

Step C — 代入 $\Delta v=\Delta q/C$：

$$\Delta\phi=\frac{-\sin\theta}{A}\cdot\frac{\Delta q}{C}=\frac{-\sin\theta}{AC}\,\Delta q.$$

Step D — 認出 $q_{max}$：節點最大電荷擺幅 $q_{max}=C\,V_{max}=C A$。代入：

$$\Delta\phi=\frac{-\sin\theta}{q_{max}}\,\Delta q\quad\Longrightarrow\quad\boxed{\ \Gamma(\theta)=-\sin\theta\ }$$

正好對上定義 $\Delta\phi=\Gamma(\theta)\,\Delta q/q_{max}$。Dimension check：$\Gamma=-\sin\theta$ 無因次 ✓；$\Delta q/q_{max}$ 無因次 ✓；$\Delta\phi$ rad ✓。

怎麼讀這個 $-\sin\theta$（對上 [P1] Fig. 4 的直覺，p.181）：

• 在波峰注入（$\theta=0$，輸出 $v=A\cos\theta$ 最大）：$\Gamma(0)=0$。手指沿電壓軸戳，方向幾乎與軌跡垂直（純徑向）→ 只改振幅、幾乎不改相位。振幅擾動會被拉回，所以這一戳「沒留下永久痕跡」。
• 在zero crossing注入（$\theta=\pi/2$，$v=0$、波形斜率最大）：$|\Gamma|=1$（最大）。手指沿電壓軸戳，方向幾乎與軌跡相切（純切向）→ 幾乎全部變成永久相位跳變。
• 介於之間：切向／徑向按 $-\sin\theta$ 連續分配。

這正是 LTV 的本質：同一個 $\Delta q$，注入時刻不同（$\theta$ 不同），效果完全不同。LTI 系統不會有這種「看你何時打」的行為。詳見 lti_vs_ltv。

對應圖

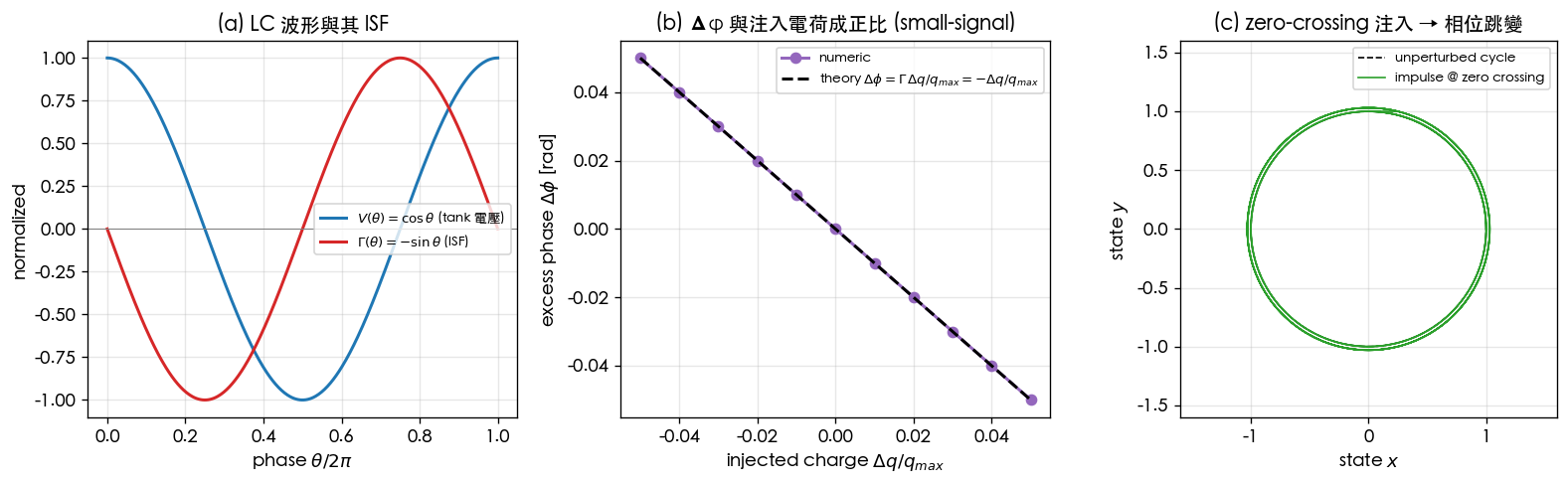

(1) LC 波形與其 ISF：上排是 $v(t)=A\cos\theta$ 與 $\Gamma(\theta)=-\sin\theta$ 對齊畫（峰對零、零交越對峰）；下排示範 $\Delta\phi$ 與 $\Delta q$ 在小電荷時線性、且 zero-crossing 注入＝純相位跳。

對應公式 $\Gamma_{LC}(\theta)=-\sin\theta$、$\Delta\phi=\Gamma\,\Delta q/q_{max}$；來源 [P1] Figs. 4, 6, 7(a)；script simulations/lab_02_lc_toy_model.py（main），參數 $f_0=1$、$f_s=8000$、$\mu=0.3$、$\Delta q/q_{max}\in[-0.05,0.05]$。這是 pedagogical toy model，非 transistor-level。

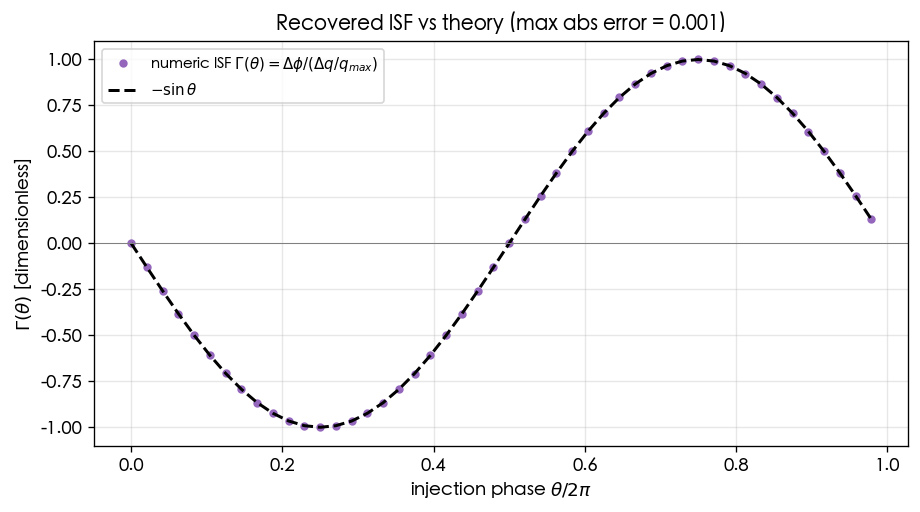

(2) 數值法「眼見為憑」量出 $\Gamma$：在不同相位注入小電荷、量持續相位偏移、反推 ISF，與解析 $-\sin\theta$ 幾乎重合（最大誤差約 0.001）：

來源：[P1] ISF 定義之驗證；script simulations/lab_04_impulse_sweep.py（fig_isf_sweep），$\Delta q/q_{max}=10^{-3}$、48 個相位點。詳見 lab_04。toy model。

數值例子（建立手感）

例 A：$q_{max}=1$ pC、$\Delta q=1$ fC、$\Gamma=0.5$、$f_0=5$ GHz。

取 $\Gamma=0.5$（注意理想 LC 的 $|\Gamma|$ 最大才到 1，$\Gamma=0.5$ 對應 $-\sin\theta=0.5$，即 $\theta\approx-30^\circ$ 附近的中等敏感相位）：

$$\Delta\phi=\frac{\Gamma\,\Delta q}{q_{max}}=\frac{0.5\times(1\times10^{-15}\,\text{C})}{1\times10^{-12}\,\text{C}}=5\times10^{-4}\ \text{rad}\approx0.0286^\circ.$$

換成 timing error（$\Delta t=\Delta\phi/(2\pi f_0)$）：

$$\Delta t=\frac{5\times10^{-4}\ \text{rad}}{2\pi\times5\times10^{9}\ \text{Hz}}\approx1.59\times10^{-14}\ \text{s}=15.9\ \text{fs}.$$

Dimension check：$[\text{rad}]/[\text{rad/s}]=[\text{s}]$ ✓。手感：1 fC（約 6240 個電子）在中等敏感相位只踢出 ~16 fs；單顆很小，但 noise 持續踢、會被積分累積（見下一頁）。

from simulations.common.isf_utils import gamma_lc_ideal, impulse_to_phase_step
import numpy as np

# ideal LC ISF：Γ(θ) = -sin(θ)
theta = np.array([0.0, np.pi/2])          # 峰、零交越
print(gamma_lc_ideal(theta))              # -> [ 0. -1.]  峰處 0、零交越 |Γ|=1

dphi = impulse_to_phase_step(delta_q=1e-15, gamma_value=0.5, qmax=1e-12)
print(dphi, "rad")                        # -> 0.0005 rad

（函式庫：simulations/common/isf_utils.py。）

各 paper 的 ISF 定義比較表

同一個 $\Gamma$ 在不同論文裡扮演不同角色，但核心物件一致：

來源	符號／物件	脈絡	與本站 $\Gamma$ 的關係	信心
[P1] Hajimiri–Lee 1998	$\Gamma(\omega_0\tau)$	phase noise（LTV impulse response）	本站定義的原始出處，Eq.(10),(11)	high（公式已核）
[P2] Hajimiri–Limotyrakis–Lee 1999	$\Gamma(\omega_0\tau)$	ring oscillator 的 jitter／phase noise	同一個 $\Gamma$；強調 $\Gamma_{rms}\propto N^{-3/2}$ scaling（[P2] Eq.(16), p.794，v7 已重核：根號只蓋常數，正文 4/N^1.5@η=0.75 與 App.B Eq.(55) 三重驗證。v3 曾誤讀為 N^-0.75）	high（敘述與 scaling 皆已核實）
[P3] Hong–Hajimiri 2019 Part I	$\Gamma(\theta+\phi)$	injection locking／pulling（廣義 Adler）	同一個 $\Gamma$，搬到注入脈絡：$\frac{d\phi}{dt}=\Delta\omega-\frac{1}{q_{max}}\langle\Gamma(\theta+\phi)\,i_{inj}(\theta)\rangle$（[P3] Eq.(30), p.2113；本站 $\Gamma$ 取與 [P3] 相反符號慣例，故平均項前為 $-$，數值等價）	high（已對照原始 PDF）
[P4] Hong–Hajimiri 2019 Part II	$\Lambda(\phi)$（APF）	amplitude modulation（振幅域）	振幅版：把 impulse 投影到徑向而非切向；單位 $\text{A}^{-1}$；ideal LC 中 ISF 與 APF 正交（quadrature，[P4] Eq.(26), p.2128）	✓（APF=[P4] Eq.(19)、Fig. 5, p.2126，已核實）
[P5] Hajimiri–Heald 1998	—	sense amplifier	與 ISF 無關（sense amplifier 論文，誠實標明 mislabeled）	high（明顯離題）

記法陷阱：[P3] 寫成 $\Gamma(\theta+\phi)$ 是把「注入波形相位 $\theta$」與「振盪器自身 excess phase $\phi$」相加當自變數——本質仍是同一個 $\Gamma$，只是 argument 換成「相對相位」。[P4] 的 APF $\Lambda$ 是振幅敏感度，與 $\Gamma$（相位敏感度）互補；在 ideal LC 兩者正交（一個 $\propto\sin$、一個 $\propto\cos$）。詳見 paper_004_injection_locking_part2。

已核實：[P3] 廣義 Adler（Eq.30/33, p.2113–2114）與 [P4] APF（Eq.25/26, p.2128）已對照原始 PDF；詳見 paper_003 / paper_004 deep-dive。

適用與失效條件

條件	成立時	失效時會怎樣
小訊號 $\Delta q\ll q_{max}$	切向投影線性，$\Gamma$ 與 $\Delta q$ 無關	大注入 → 非線性、AM–PM、$\Gamma$ 本身被改變
穩定 limit cycle（振幅擾動衰減）	只需追蹤相位	無穩定環或強 AM–PM 時 phase-only 模型不成立
已知大訊號週期穩態波形	能定出 $\Gamma$ 的形狀	不知波形就不知投影方向；要靠 transient／adjoint 萃取
脈衝遠窄於週期 $T$	可視為瞬間注入	寬脈衝要用 Eq.(11) 積分形式（見下頁）

Worked examples 數值例題

格式照規範第 10.4：題目 → 逐步代入（帶單位）→ 結果 → dimension check → 一行 Python 驗證。

例題 1：$\Gamma=-\sin$ 在 $\theta=0,\pi/4,\pi/2$ 的值與對應 $\Delta\phi$

題目：理想 LC 的 $\Gamma(\theta)=-\sin\theta$。在三個相位 $\theta=0$（波峰）、$\theta=\pi/4$（半途）、$\theta=\pi/2$（zero crossing）各注入同一坨電荷，注入電荷比固定為 $\Delta q/q_{max}=10^{-3}$。求各處的 $\Gamma$ 與相位步階 $\Delta\phi=\Gamma\cdot\Delta q/q_{max}$。

逐步代入：先算 $\Gamma$，再乘上 $\Delta q/q_{max}=10^{-3}$。

$$\begin{aligned} \theta=0:\quad &\Gamma=-\sin0=0, &\Delta\phi&=0\times10^{-3}=0\ \text{rad}.\\ \theta=\tfrac{\pi}{4}:\quad &\Gamma=-\sin\tfrac{\pi}{4}=-\tfrac{1}{\sqrt2}\approx-0.7071, &\Delta\phi&=-0.7071\times10^{-3}=-7.07\times10^{-4}\ \text{rad}.\\ \theta=\tfrac{\pi}{2}:\quad &\Gamma=-\sin\tfrac{\pi}{2}=-1, &\Delta\phi&=-1\times10^{-3}=-1.0\times10^{-3}\ \text{rad}. \end{aligned}$$

結果：同一坨電荷在波峰幾乎不改相位（$\Delta\phi=0$）、在 zero crossing 給最大相位步階（$|\Delta\phi|=1$ mrad），半途則介於兩者之間（$0.707$ mrad）。這就是 LTV 的核心現象：效果由「你何時打」決定。

dimension check：$\Gamma$ 無因次、$\Delta q/q_{max}$ 無因次 → $\Delta\phi$ 無因次（rad）✓。負號代表相位被往後推（落後），數量級由 $\Delta q/q_{max}$ 設定，與規範例 A 的 $5\times10^{-4}$ rad 同量級（例 A 用 $\Gamma=0.5$）。

import numpy as np
from simulations.common.isf_utils import gamma_lc_ideal, impulse_to_phase_step
theta = np.array([0.0, np.pi/4, np.pi/2])
g = gamma_lc_ideal(theta)                       # -> [ 0.    -0.7071 -1.    ]
dphi = impulse_to_phase_step(delta_q=1e-3, gamma_value=g, qmax=1.0)  # Δq/qmax = 1e-3
print(g)                                        # ISF 值
print(dphi)                                     # -> [ 0.  -7.07e-04  -1.0e-03 ] rad

例題 2：把 zero-crossing 注入換成 5 GHz 的 timing error

題目：承例題 1 的 $\theta=\pi/2$（$|\Delta\phi|=1$ mrad），在 $f_0=5$ GHz 下換成 timing error $\Delta t=\Delta\phi/(2\pi f_0)$。

逐步代入：

$$\Delta t=\frac{1\times10^{-3}\ \text{rad}}{2\pi\times5\times10^{9}\ \text{Hz}}=\frac{10^{-3}}{3.1416\times10^{10}}\ \text{s}\approx3.18\times10^{-14}\ \text{s}=31.8\ \text{fs}.$$

結果：最敏感相位、$\Delta q/q_{max}=10^{-3}$ 的單顆注入，在 5 GHz 給約 31.8 fs 的時間誤差（呼應 numerical_feeling 的「1 mrad ≈ 32 fs」記憶點）。

dimension check：$[\text{rad}]/[\text{rad/s}]=[\text{s}]$ ✓（$2\pi f_0$ 是 rad/s）。

from simulations.common.noise_utils import phase_to_time_error
print(phase_to_time_error(1e-3, 5e9)*1e15, "fs")   # -> 31.83 fs

（函式庫：simulations/common/isf_utils.py、simulations/common/noise_utils.py。）

重點回顧

• $\Gamma(\omega_0\tau)$ ＝「在波形相位 $\omega_0\tau$ 注一單位電荷，有多少變成永久相位」的敏感度權重。
• 推導鏈：impulse → charge $\Delta q$ → voltage step $\Delta V$ → state 位移 → 投影到切向（phase direction） → 永久相位 $\Delta\phi$。
• $\Gamma$ 無因次、$2\pi$ 週期、不是 noise 本身、由 large-signal periodic operating point 決定、每個 node／noise source 各有一個。
• ideal LC：$\Gamma(\theta)=-\sin\theta$，峰注入 $\Gamma=0$（只改振幅）、零交越 $|\Gamma|=1$（最大相位）——這就是 LTV。
• 各 paper：[P1][P2] 用 $\Gamma$ 於 phase noise；[P3] 把同一 $\Gamma$ 用於 injection；[P4] 的 APF $\Lambda$ 是振幅版；[P5] 與 ISF 無關。
• 來源：[P1] Eqs.(10),(11)，p.182；驗證圖見 lab_02／lab_04。

延伸閱讀

• 操作型逐步推導：impulse_to_phase_shift
• 對任意 noise 疊加（卷積式）：convolution_derivation
• $\Gamma$ 的傅立葉級數與頻率搬移：fourier_series_of_isf
• cyclostationary 與 effective ISF（含 PPV/adjoint 外部文獻）：effective_isf
• 相位 vs 振幅幾何：phase_vs_amplitude_noise、oscillator_phase
