FOM 的理論天花板

先備：tank_swing（FOM 定義與 phase-noise × power 取捨）、white_noise_to_phase_noise（[P1] Eq.(21) 與 factor-of-2 慣例）、lc_vs_ring（[P2] Eq.(23) ring FOM、 $-91$ dBc/Hz 例）｜接下來：real_oscillator_topologies、pll_noise_budget

這頁回答三個所有 VCO 設計者遲早會問的問題：

FOM（figure of merit，振盪器品質指標）有沒有物理上限？ 上限是多少、由什麼決定？
文獻上最好的 LC 設計 FOM 在 190 dB 上下——它們離天花板還有幾 dB？
ring oscillator 為什麼天生落後 LC 約 25 dB？ 落後的每一 dB 是誰吃掉的？

物理直覺（先講結論）：FOM 的構造刻意把 $(f_0/\Delta f)^2$ 與功率 $P$ 完全消掉，剩下的只有兩個東西：一個是大自然的價目表 $kT$ （1 Hz 頻寬內的熱雜訊能量 vs 1 mW），在 300 K 折合 173.8 dB；另一個是拓樸雜訊因子 $F_{eff}$ ——你的電路把 $kT$ 放大（ring： $F_{eff}\ge3.6$ ，天花板 168.3 dB）或用高 $Q$ 儲能把它比下去 （LC： $F_{eff}\propto 1/Q^2$ ，天花板隨 $Q$ 每十倍升 20 dB）。所以沒有單一魔術數字：天花板是一個「家族」，家族成員由你允許 $F_{eff}$ 裡放什麼物理決定。

第 0 步：FOM 的定義與正負號慣例

本頁採用正值慣例（越大越好，survey 表格最常見）：

\mathrm{FOM}\;=\;-\mathcal{L}(\Delta f)\;+\;20\log_{10}\!\left(\frac{f_0}{\Delta f}\right)\;-\;10\log_{10}\!\left(\frac{P}{1\ \text{mW}}\right)\qquad[\text{dB}]

$\mathcal{L}(\Delta f)$ ：offset $\Delta f$ 處的 SSB phase noise，單位 dBc/Hz（負數，故 $-\mathcal{L}$ 為正）。
$f_0$ ：載波頻率 [Hz]； $\Delta f$ ：offset 頻率 [Hz]； $P$ ：總 DC 功耗 [W]，以 1 mW 歸一化。
與 tank_swing 的對照：該頁寫的是 $\mathrm{FOM}'=\mathcal{L}-20\log_{10}(f_0/\Delta f)+10\log_{10}(P/1\text{mW})$ ——正負號相反的同一個量 （ $\mathrm{FOM}=-\mathrm{FOM}'$ ，該慣例下越負越好）。兩種寫法文獻都有；本頁用正值慣例，數值上例如 ring 例的 $\mathrm{FOM}=165.0$ dB 就是該頁慣例的 $\mathrm{FOM}'=-165.0$ dB。
隱藏的參考單位： $\mathcal{L}$ 的「per Hz」其實是「1 Hz 量測頻寬內的 sideband 功率 ÷ 載波功率」。把這個 $B_{ref}=1$ Hz 寫出來，FOM 的 log 引數才嚴格無因次；FOM 的完整參考基準是「1 Hz 頻寬、1 mW 功率」。下一步會看到這件事不是學究——它正好讓 $kT$ 乾淨現身。
Dimension check：三項各是無因次比值的 $10\log_{10}$ （ $\mathcal{L}_{lin}B_{ref}$ 、 $(f_0/\Delta f)^2$ 、 $P/P_{ref}$ ）→ dB ✓。

第 1 步：參考常數——173.8 dB 是 $1\cdot kT$ ，不是 $2kT$

假設某拓樸在 $1/f^2$ （白噪）區的 phase noise 可以整理成下面這個萬用形（下兩步會證明 ring 與 LC 都可以）：

\mathcal{L}_{lin}(\Delta f)\;=\;F_{eff}\cdot\frac{kT}{P}\cdot\left(\frac{f_0}{\Delta f}\right)^2\qquad\left[\tfrac{1}{\text{Hz}}\right]

其中 $F_{eff}$ 是無因次的拓樸雜訊因子（這條式子就是它的定義）。 單位檢查： $\dfrac{kT}{P}=\dfrac{[\text{J}]}{[\text{W}]}=[\text{s}]=\dfrac{1}{[\text{Hz}]}$ ，乘無因次的 $F_{eff}(f_0/\Delta f)^2$ 後正是 $\mathcal{L}_{lin}$ 需要的 per-Hz ✓。代入 FOM 定義，逐步約分：

\begin{aligned} \mathrm{FOM} &=-10\log_{10}\!\left(F_{eff}\,\frac{kT\,B_{ref}}{P}\Big(\frac{f_0}{\Delta f}\Big)^{2}\right) +10\log_{10}\!\left(\Big(\frac{f_0}{\Delta f}\Big)^{2}\right) -10\log_{10}\!\left(\frac{P}{P_{ref}}\right)\\[4pt] &=-10\log_{10}\!\left(F_{eff}\cdot\frac{kT\,B_{ref}}{P}\cdot\frac{P}{P_{ref}}\right) \qquad\text{（兩個 }(f_0/\Delta f)^{2}\text{ 項相消）}\\[4pt] &=\underbrace{-10\log_{10}\!\left(\frac{kT\,B_{ref}}{P_{ref}}\right)}_{\equiv\,C_{ref}(T)\text{，只跟溫度有關}}\;-\;10\log_{10}F_{eff}. \end{aligned}

每一步用到什麼：第 1→2 行， $(f_0/\Delta f)^2$ 在 $-\mathcal{L}$ 與 $+20\log_{10}(f_0/\Delta f)$ 之間精確相消；第 2→3 行， $P$ 在 $kT/P$ 與 $P/P_{ref}$ 之間精確相消。這兩個相消就是 FOM 被發明的目的（把「 $\mathcal{L}\times P\approx$ 常數」的取捨歸一化掉，見 tank_swing 第 4 步）。
Dimension check： $\dfrac{kT\,B_{ref}}{P_{ref}}=\dfrac{[\text{J}][\text{Hz}]}{[\text{W}]}=\dfrac{[\text{W}]}{[\text{W}]}$ 無因次 ✓—— 第 0 步藏的 $B_{ref}=1$ Hz 在這裡剛好把 $kT$ 的量綱補齊。
物理意義： $kT\cdot(1\ \text{Hz})$ 是 1 Hz 頻寬內電阻能交出的熱雜訊可用功率（ $kT\approx4.14\times10^{-21}$ J @ 300 K）； $C_{ref}$ 就是「1 mW 比熱雜訊地板大幾個 dB」。

數值（ $k=1.380649\times10^{-23}$ J/K， $T=300$ K）： $kT=4.142\times10^{-21}$ J， $kT\cdot1\,\text{Hz}/1\,\text{mW}=4.142\times10^{-18}$ ， $C_{ref}=-10\log_{10}(4.142\times10^{-18})=173.83$ dB。

\boxed{\;\mathrm{FOM}\;=\;173.8\ \text{dB}\;-\;10\log_{10}F_{eff}\qquad(T=300\ \text{K})\;}

⚠️ 記憶陷阱（本站算過，別背錯）：快速筆記常把這個常數寫成「 $-10\log_{10}(2kT/1\text{mW})=173.8$ 」—— 錯。 $2kT$ 配對的是 $170.8$ dB； $173.8$ dB 配對的是 $1\cdot kT$ 。 本頁的推導自然落在 $1\cdot kT$ ：因為 [P2] Eq.(23) 印出來的就是 $kT/P$ 形式（第 2 步），而 LC 的歸約（第 3 步）把所有 2 與 4 都收進 $F_{eff}$ 。所有 factor-of-2 慣例（SSB 的 /4 vs 時域的 /2）都住在 $F_{eff}$ 裡、只挪動 FOM 共 3.01 dB； $C_{ref}$ 本身是無慣例的。

import numpy as np
kB, T = 1.380649e-23, 300.0
print(round(-10*np.log10(kB*T*1.0/1e-3), 2))   # -> 173.83
print(round(-10*np.log10(2*kB*T/1e-3), 2))     # -> 170.82 （2kT 的配對值，常被誤記成 173.8）
print(round(10*np.log10(kB*290.0/1e-3), 2))    # -> -173.98 （即 RF 圈著名的 -174 dBm/Hz 熱雜訊地板）

順帶收穫： $kT$ 用 $T_0=290$ K（IEEE 雜訊指數的參考溫度，源自 Friis 1944，外部文獻，非本站 5 篇 PDF，完整引用見頁尾）換算成 dBm/Hz 就是著名的 $-174$ dBm/Hz；300 K 給 $-173.83$ ，兩者都四捨五入成 $-174$ 。
溫度效應： $C_{ref}$ 每升溫 10 K 降約 $0.14$ dB（ $C_{ref}(310\,\text{K})-C_{ref}(300\,\text{K})=-0.142$ dB）—— 比較不同溫度量的 FOM 時要記得這條斜率。

第 2 步：ring——[P2] Eq.(23) 一步歸約，天花板 168.3 dB

[P2] Eq.(23), p.796（已對照原始 PDF 核實，前置係數 $8/(3\eta)$ ）本身已經是萬用形：

\mathcal{L}_{lin}\{\Delta f\}=\frac{8}{3\eta}\cdot\frac{kT}{P}\cdot\frac{V_{DD}}{V_{char}}\cdot\left(\frac{f_0}{\Delta f}\right)^{2} \;\;\Longrightarrow\;\; F_{eff}^{ring}=\frac{8}{3\eta}\cdot\frac{V_{DD}}{V_{char}}

$\eta$ ：級延遲比例常數（[P2] Eq.(14)， $\approx1$ ，無因次）； $V_{DD}$ ：supply 電壓 [V]； $V_{char}=\Delta V/\gamma$ ：device 的特徵電壓 [V]（ $\Delta V$ = gate overdrive [V]、 $\gamma$ = 通道熱雜訊係數，無因次）。
單位檢查： $F_{eff}^{ring}$ 是（無因次）×（V/V）= 無因次 ✓；整條 $\mathcal{L}_{lin}$ 的單位由 $kT/P=[\text{s}]$ 提供 per-Hz ✓。
為什麼 $P$ 會自然出現：[P2] Eq.(21) 給 $P=2\eta N V_{DD}q_{max}f_0$ ——功率把 $N$ 、 $q_{max}$ 、 $f_0$ 全部吸收，這正是 lc_vs_ring 講的 N-independence 在 FOM 語言下的樣子。

天花板： $V_{char}=\Delta V/\gamma$ ，而 overdrive 受 supply 限制 $\Delta V\le V_{DD}/2$ （ $V_T=0$ 時取等號），所以

\frac{V_{DD}}{V_{char}}=\gamma\,\frac{V_{DD}}{\Delta V}\;\ge\;2\gamma \;\;\Longrightarrow\;\; F_{eff}^{ring}\;\ge\;\frac{16\gamma}{3\eta}

這就是 [P2] Eq.(25), p.796 的下限。取長通道 $\gamma=2/3$ 、 $\eta=1$ ： $F_{eff,min}^{ring}=32/9=3.556$ ， $10\log_{10}(3.556)=5.51$ dB，

\mathrm{FOM}_{max}^{ring}=173.83-5.51=168.32\ \text{dB}\quad(300\ \text{K})

本站 ring worked example 的驗證（lc_vs_ring 例 1： $\mathcal{L}=-91.0$ dBc/Hz @ 1 MHz、 $f_0=5$ GHz、 $P=1$ mW、 $V_{DD}/V_{char}=3$ ）：

\mathrm{FOM}=91.0+20\log_{10}(5000)-0=91.0+73.98=165.0\ \text{dB}

import numpy as np
kB, f0, df = 1.380649e-23, 5e9, 1e6
Cref = -10*np.log10(kB*300/1e-3)
Feff_ring = 8/3 * 3                              # [P2] Eq.(23)：(8/(3η))·(V_DD/V_char)，η=1、V_DD/V_char=3
print(round(Cref - 10*np.log10(Feff_ring), 2))   # -> 164.8 （F_eff 路徑，kT 用 300 K 精確值）
print(round(91.0 + 20*np.log10(f0/df) - 0.0, 2)) # -> 164.98 （直接由該頁 -91.0 dBc/Hz、P=1 mW）
Feff_min = 16*(2/3)/3                            # [P2] Eq.(25)：V_T=0 下限，γ=2/3
print(round(Cref - 10*np.log10(Feff_min), 2))    # -> 168.32 （ring 天花板）

兩條路差 0.2 dB 的來源（誠實記帳）： $F_{eff}$ 路徑用精確 $kT(300\,\text{K})=4.142\times10^{-21}$ J 得 $164.80$ ；lc_vs_ring 的鏈用了四捨五入的 $kT=4.0\times10^{-21}$ J （那其實是 $290$ K 的值）得 $\mathcal{L}=-91.0$ 、 $\mathrm{FOM}=165.0$ 。兩者在 $kT$ 取值一致時逐位相等 （simulations/fig_fom_limit.py 印出 identity check $=0.00$ ）。本頁引用時一律寫「 $\approx165$ dB」。
這個例子離 ring 天花板只有 $168.32-164.80=3.52$ dB（正好是 $V_{DD}/V_{char}=3$ vs 下限 $2\gamma=4/3$ 的比值 $2.25\to3.52$ dB）——ring 的萬用形幾乎沒有揮灑空間，這是重點。
適用/失效：single-ended CMOS inverter ring、白噪、long-channel $\gamma=2/3$ 。短通道 $\gamma$ 更大 → 天花板更低（ $\gamma=1$ 時 $16\gamma/3=5.33\to166.6$ dB）；flicker、supply/substrate 耦合都只會再往下扣。

第 3 步：LC——從 [P1] Eq.(21) 推 $F_{eff}=\dfrac{F\,\Gamma_{rms}^2}{2Q^2\,\eta_P}$

LC 沒有現成的 $kT/P$ 形式，要自己走。從 [P1] Eq.(21), p.185（SSB、分母 $4\Delta\omega^2$ 慣例）出發：

\mathcal{L}_{lin}\{\Delta\omega\}=\frac{\Gamma_{rms}^2}{q_{max}^2}\cdot\frac{\overline{i_n^2}/\Delta f}{4\,\Delta\omega^2}

引入四條標準電路關係（每條先檢查單位）：

雜訊源：tank 損耗電阻 $R_p$ 的熱雜訊 $\overline{i_n^2}/\Delta f=4kT/R_p$ （ $[\text{J}]/[\Omega]=[\text{A}^2\text{s}]=[\text{A}^2/\text{Hz}]$ ✓；見 tank_Q_and_energy_restoration）。多個雜訊源時定義噪聲因子 $F$ （無因次）：把所有源經各自 $\Gamma_{eff}$ 加權後折算回 tank 源， $\overline{i_n^2}/\Delta f\big|_{tot}=F\cdot4kT/R_p$ ， $F\ge1$ （tank 自己就貢獻 1）。理想 class-B cross-coupled（tail 理想濾波） $F=1+\gamma$ ——此值為外部文獻標準結果（Hegazi–Sjöland–Abidi 2001；Andreani et al. 2005，完整引用見頁尾），非 5 篇 PDF 內。
電荷擺幅： $q_{max}=C\,V_{max}$ （ $[\text{F}][\text{V}]=[\text{C}]$ ✓，[P1] 定義）。
功率：正弦擺幅 $V_{max}$ 打在 $R_p$ 上的平均耗散 $P_{tank}=V_{max}^2/(2R_p)$ （ $[\text{V}^2/\Omega]=[\text{W}]$ ✓）；總 DC 功耗 $P_{DC}=P_{tank}/\eta_P$ ， $\eta_P\le1$ 為功率效率（無因次）。
品質因數：並聯 RLC 的 $Q=\omega_0 R_p C$ （ $[\text{s}^{-1}][\Omega][\text{F}]$ ， $\Omega\cdot\text{F}=\text{s}$ → 無因次 ✓）。

逐步代入（不跳步）：

\begin{aligned} \mathcal{L}_{lin} &=\frac{\Gamma_{rms}^2}{(CV_{max})^2}\cdot\frac{F\cdot4kT/R_p}{4\Delta\omega^2} =\frac{F\,\Gamma_{rms}^2\,kT}{R_p\,C^2V_{max}^2\,\Delta\omega^2} &&\text{（代 1、2，約掉 }4\text{）}\\[4pt] &=\frac{F\,\Gamma_{rms}^2\,kT}{R_p\,C^2\cdot 2P_{tank}R_p\cdot\Delta\omega^2} =\frac{F\,\Gamma_{rms}^2\,kT}{2P_{tank}\,(R_pC)^2\,\Delta\omega^2} &&\text{（代 3：}V_{max}^2=2P_{tank}R_p\text{）}\\[4pt] &=\frac{F\,\Gamma_{rms}^2}{2Q^2}\cdot\frac{kT}{P_{tank}}\cdot\left(\frac{\omega_0}{\Delta\omega}\right)^{2} &&\text{（代 4：}R_pC=Q/\omega_0\text{）} \end{aligned}

$\omega_0/\Delta\omega=f_0/\Delta f$ （ $2\pi$ 上下相消），再把 $P_{tank}=\eta_P P_{DC}$ 換成總功耗，得萬用形與

\boxed{\;F_{eff}^{LC}=\frac{F\,\Gamma_{rms}^2}{2\,Q^2\,\eta_P}\;}

Dimension check（整條）： $F_{eff}^{LC}$ 全由無因次量組成 ✓； $kT/P_{tank}=[\text{s}]$ 給 per-Hz ✓。
物理意義（本頁最重要的一句話）：分母的 $Q^2$ 說明 LC 憑什麼打穿 173.8 dB「參考線」—— 諧振腔把訊號能量無雜訊地儲存起來，每瓦損耗只有 $R_p$ 一份 $kT$ 雜訊進帳； $Q$ 越高，「儲存的訊號 ÷ 買進的雜訊」越大， $F_{eff}\lt1$ 完全合法。參考線不是 LC 的天花板； LC 的天花板由製程能給的 $Q$ 決定（片上 spiral 電感在 GHz 頻段典型 $Q\approx8\sim15$ ）。
失效條件：swing 大到波形失真（ $\Gamma_{rms}$ 、 $F$ 改變）、voltage-limited 後 $\eta_P$ 崩落、 varactor/開關的損耗吃掉 $Q$ 、flicker 主導的 offset（萬用形只涵蓋 $1/f^2$ 區）。

數值一致性驗證（把 canonical 例 B 反向工程成一顆 tank）：例 B（ $\Gamma_{rms}=0.5$ 、 $q_{max}=1$ pC、 $S_i=10^{-24}$ A²/Hz、 $f_0=5$ GHz → $\mathcal{L}=-148.0$ dBc/Hz @ 1 MHz）若把 $S_i$ 解讀成單一 tank 源、假設 $V_{max}=1$ V，則 $R_p=4kT/S_i=16.6$ kΩ、 $C=1$ pF、 $Q=\omega_0R_pC=520.5$ 、 $P_{tank}=30.2$ µW—— 兩條路（Eq.(21) 直接算 vs $F_{eff}$ 萬用形）必須給同一個 $\mathcal{L}$ ：

import numpy as np
kB, T, f0, df = 1.380649e-23, 300.0, 5e9, 1e6
grms, qmax, Si = 0.5, 1e-12, 1e-24
dw = 2*np.pi*df
L_direct = 10*np.log10(grms**2/qmax**2 * Si/(4*dw**2))    # [P1] Eq.(21)
Rp = 4*kB*T/Si; C = qmax/1.0; Q = 2*np.pi*f0*Rp*C; Pt = 1.0**2/(2*Rp)
Feff = 1.0*grms**2/(2*Q**2)                               # F=1、η_P=1
L_feff = 10*np.log10(Feff*(kB*T/Pt)*(f0/df)**2)
print(round(L_direct, 2), round(L_feff, 2))    # -> -148.0 -148.0 （兩條路逐位一致：代數鏈正確）
print(round(Q, 1), round(Pt*1e6, 2))           # -> 520.5 30.18 （Q≈520：晶片上不存在這種 tank）
FOM = -L_direct + 20*np.log10(f0/df) - 10*np.log10(Pt/1e-3)
print(round(FOM, 1))                           # -> 237.2

教學點（FOM 會抓包）：例 B 的 $-148$ dBc/Hz 本身沒問題，但換算成 FOM 高達 237 dB，等價於 $Q\approx520$ 的 tank——立刻暴露「 $S_i=10^{-24}$ A²/Hz 配 1 pC」是刻意理想化的單源教學參數，不是可實作的設計點。dBc/Hz 會騙人（沒講功率），FOM 不會。

第 4 步：天花板是「家族」，不是一個數字

把三步合起來：任何拓樸只要白噪區能寫成萬用形，就有

\mathrm{FOM}=173.8\ \text{dB}-10\log_{10}F_{eff}\qquad(300\ \text{K})

這是恆等式（ $F_{eff}$ 的定義使然）；「天花板」的內容全看你允許 $F_{eff}$ 裡放什麼物理：

家族成員	$F_{eff}$	$10\log_{10}F_{eff}$	$\mathrm{FOM}_{max}$ （300 K）	來源／假設
參考線（ $F_{eff}=1$ ）	$1$	$0$ dB	$173.8$ dB	定義；「sideband 密度 = 熱雜訊地板」
ring 天花板	$16\gamma/(3\eta)=3.56$	$+5.5$ dB	$168.3$ dB	[P2] Eq.(25)： $V_T=0$ 、 $\gamma=2/3$ 、 $\eta=1$ 、白噪
本站 ring 例	$8$	$+9.0$ dB	$164.8$ （ $\approx165.0$ ）dB	[P2] Eq.(23)： $V_{DD}/V_{char}=3$ ；= $-91$ dBc/Hz 例
LC 理想、 $Q=10$	$4.17\times10^{-3}$	$-23.8$ dB	$197.6$ dB	[P1] Eq.(21)（SSB /4）＋ $F=1+\gamma$ 、 $\Gamma_{rms}^2=\tfrac12$ 、 $\eta_P=1$
同上、時域 /2 慣例	$8.33\times10^{-3}$	$-20.8$ dB	$194.6$ dB	同一物理、Leeson $2FkT$ 記帳（低 3.01 dB）
LC 理想、 $Q=20$	$1.04\times10^{-3}$	$-29.8$ dB	$203.7$ dB	同上（/4 慣例）

import numpy as np
Cref = -10*np.log10(1.380649e-23*300/1e-3)
gamma = 2/3
def fom_lc_ceiling(Q, F=1+gamma, grms2=0.5, eta_p=1.0):
    return Cref - 10*np.log10(F*grms2/(2*Q**2*eta_p))
print(round(fom_lc_ceiling(10), 2))                   # -> 197.63 （[P1] Eq.(21) SSB /4 慣例）
print(round(fom_lc_ceiling(10) - 10*np.log10(2), 2))  # -> 194.62 （時域 /2 慣例；同物理，低 3.01 dB）
print(round(fom_lc_ceiling(20), 2))                   # -> 203.65

小測驗（先自己算，再檢查）

先自己算：理想 LC、Q=20、F=1+γ（γ=2/3）、Γ_rms²=0.5、η_P=1 時的天花板 FOM_max = ？（300 K，[P1] /4 慣例；以 dB 作答）

判定：相對誤差 ±1% 內算對；可用科學記號輸入。

Factor-of-2 紀律（哪個 2、哪個慣例）：本站在 white_noise_to_phase_noise 記錄過：同一組例 B 參數， [P1] Eq.(21) 的 SSB「/4」給 $-148.0$ dBc/Hz，時域乾淨推導的「/2」給 $-145.0$ dBc/Hz。在 FOM 語言裡這顆 2 整顆搬進 $F_{eff}$ ：/2 慣例的 $F_{eff}$ 是 /4 慣例的兩倍、FOM 低 $10\log_{10}2=3.01$ dB（上表兩列）。Leeson 的 $2FkT/P_s$ 形（見 derivation_leeson）化簡成 $F_{eff}=F/(2Q^2)$ ，屬 /2 那一族—— 與本頁 [P1] 推導的 $F\Gamma_{rms}^2/(2Q^2)=F/(4Q^2)$ （ $\Gamma_{rms}^2=\tfrac12$ ）正好差這顆 2 ✓。 量測的 FOM 沒有這個問題（儀器量到什麼就是什麼）；這 3 dB 只影響「理論天花板」的標定，所以上表把兩種慣例都列出來。另注意 $\Gamma_{rms}^2=\tfrac12$ 是 true-LC（ $\Gamma=-\sin\theta$ ）的代表值而非硬下限—— 波形工程（class-F 等）動的正是這一項與 $F$ 、 $\eta_P$ 。

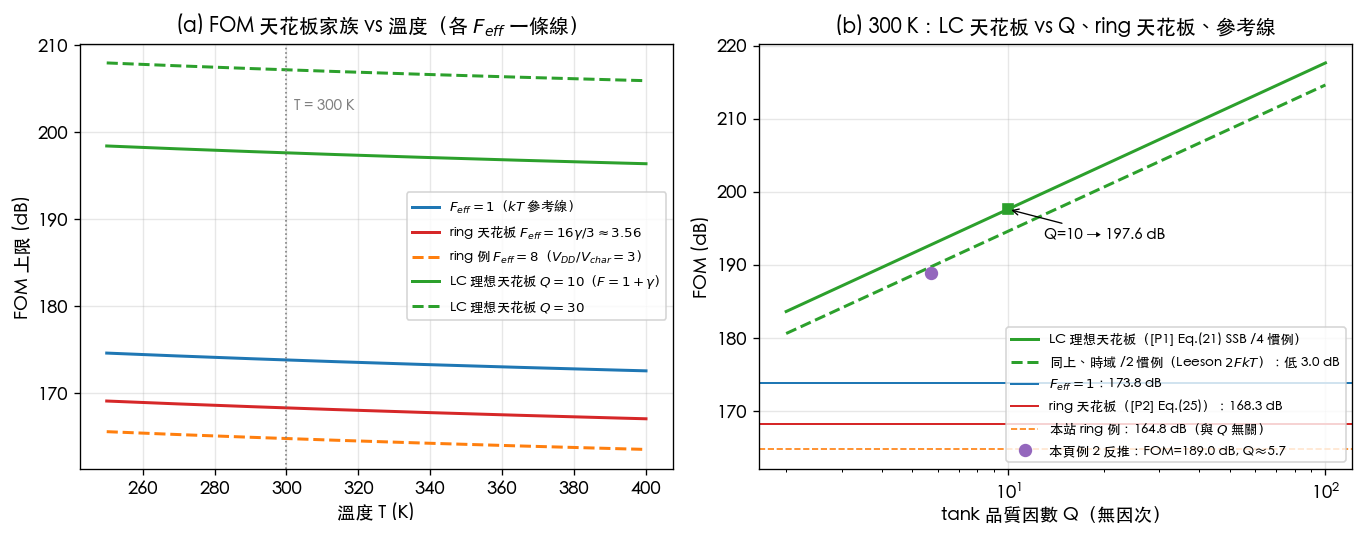

FOM 天花板家族：(a) 各 F_eff 對溫度的天花板線；(b) 300 K 下 LC 天花板 vs Q、ring 天花板與參考線

script：simulations/fig_fom_limit.py（跑法 PYTHONPATH=. python3 simulations/fig_fom_limit.py，會把本頁全部關鍵數字印出來並存圖）。
參數： $k=1.380649\times10^{-23}$ J/K；ring： $\eta=1$ 、 $\gamma=2/3$ 、 $V_{DD}/V_{char}\in\{2\gamma,3\}$ ； LC： $F=1+\gamma$ 、 $\Gamma_{rms}^2=\tfrac12$ 、 $\eta_P=1$ 、 $Q\in[2,100]$ 。
如何解讀：(a) 每條線是一個 $F_{eff}$ 的天花板對溫度 $T$ 的走勢（斜率 $\approx-0.14$ dB/10 K）； (b) 綠線是 LC 理想天花板 vs $Q$ （實線 /4、虛線 /2 慣例），水平線由上而下是參考線 173.8、 ring 天花板 168.3、本站 ring 例 164.8。圖上刻意不放發表設計散點——本站 5 篇 PDF 內沒有可核實的 per-design FOM 數據，畫線不畫點是誠實的做法（紫點與綠方塊是本頁自己算的例子）。

距離天花板還有幾 dB？

好的發表 LC 設計：survey 表格常見的優秀值在 $188\sim195$ dB（量級敘述；對應 $F_{eff}\approx0.008\sim0.03$ ，可由本頁 bound family 反推，如下面例 2 的 $189$ dB → $Q\approx5.7$ 等效點）。對照它們自己的 $Q$ 天花板（ $Q=10\sim15$ → $197.6\sim201.2$ dB，/4 慣例）， 典型距離約 $5\sim10$ dB——被 $\eta_P\lt1$ 、tail 與 bias 雜訊（ $F\gt1+\gamma$ ）、 varactor/開關損耗（有效 $Q$ 下降）、佈局寄生分掉。換句話說：LC 這題已經被解到離物理極限一隻手掌的距離，剩下的 dB 一顆比一顆貴。
Colpitts vs LC-tank（Andreani et al., JSSC 2005；外部文獻，非本站 5 篇 PDF，完整引用見頁尾）：該文對 CMOS Colpitts 與 differential LC-tank 給出封閉式雜訊因子並用實作驗證，著名結論是 CMOS 下 LC-tank 的 phase-noise 表現至少與 Colpitts 一樣好——Colpitts 的 cyclostationary 優勢（電流脈衝對準 ISF 波谷；本站 real_oscillator_topologies 例 2 估約 7 dB 的 $\Gamma_{eff,rms}^2$ 壓低）被其偏壓效率與起振裕度的代價抵銷。兩種拓樸都在同一條 LC 天花板家族下（都含 $1+\gamma$ 一族的 $F$ 與 $1/Q^2$ ），沒有誰能繞過 $Q$ 這道牆。
ring：本站例距 ring 天花板僅 $3.5$ dB——ring 的萬用形裡沒有 $Q$ 可以買，天花板本身（168.3 dB）就比 LC 的低了約 30 dB。

ring 落後 LC 的 dB 記帳（拿本站 ring 例 164.8 dB 對 LC $Q=10$ 理想天花板 197.63 dB，差 $32.83$ dB，fig_fom_limit.py 驗證分解逐項相加精確等於總差）：

項目	比值	dB	物理
無儲能 vs $2Q^2$ （ $Q=10$ ）	$200$	$23.0$	LC 的高 $Q$ 儲能把 $kT$ 比下去；ring 每週期把能量全數丟掉重充
$V_{DD}/V_{char}=3$	$3$	$4.8$	overdrive／headroom： $V_{char}$ 越小雜訊放大越多
前置係數 $8/3$	$8/3$	$4.3$	ring 波形／transition 記帳（[P2] Eq.(23) 的 $8/(3\eta)$ ）
LC 波形項 $(1+\gamma)\Gamma_{rms}^2$	$5/6$	$0.8$	LC 自己的 $F$ 與 $-\sin$ ISF 只收回一點點
合計	$1920$	$32.8$	$=197.63-164.80$ ✓

實際發表的 LC 沒拿滿理想天花板（還掉 $5\sim10$ dB），所以實務上觀察到的差距約 25 dB ——與「好的 LC $\approx190$ 、好的 ring $\approx165$ 」互相印證。結論：ring 落後不是設計不努力，是 $Q$ （23 dB 那一項）加上 $V_{char}$ ／波形（約 9 dB）的結構性差距；ring 的買點在面積、調諧範圍、多相位（見 lc_vs_ring）。

Worked examples 數值例題

例 1（把本站 ring 例換算成 FOM，並對天花板定位） 給定 lc_vs_ring 例 1： $\mathcal{L}=-91.0$ dBc/Hz @ $\Delta f=1$ MHz、 $f_0=5$ GHz、 $P=1$ mW。求 FOM 與距 ring 天花板的距離。

逐步代入（帶單位）：

\begin{aligned} 20\log_{10}\!\left(\frac{f_0}{\Delta f}\right)&=20\log_{10}\!\left(\frac{5\times10^9\ \text{Hz}}{10^6\ \text{Hz}}\right)=20\log_{10}(5000)=73.98\ \text{dB},\\[4pt] 10\log_{10}\!\left(\frac{P}{1\ \text{mW}}\right)&=10\log_{10}(1)=0\ \text{dB},\\[4pt] \mathrm{FOM}&=-(-91.0)+73.98-0=164.98\approx165.0\ \text{dB}. \end{aligned}

結果： $\mathrm{FOM}\approx165$ dB；距 ring 天花板 $168.3$ dB 約 $3.5$ dB （全部來自 $V_{DD}/V_{char}=3$ vs 下限 $2\gamma=4/3$ ），距參考線 $173.8$ dB 為 $9.0$ dB（ $F_{eff}=8$ ）。
Dimension check：三項皆無因次比值的 log → dB ✓（ $f_0/\Delta f$ ：Hz/Hz； $P/1$ mW：W/W）。
一行 Python 驗證：

import numpy as np
print(round(91.0 + 20*np.log10(5e9/1e6) - 10*np.log10(1e-3/1e-3), 2))   # -> 164.98

例 2（設計反推：從量測 FOM 讀出「等效 $Q$ 」） 一顆 $f_0=5$ GHz 的 LC VCO 燒 $P=10$ mW，量到 $\mathcal{L}(1\ \text{MHz})=-125$ dBc/Hz。求 FOM、隱含的 $F_{eff}$ ，以及在 $F=2$ 、 $\Gamma_{rms}^2=\tfrac12$ 、 $\eta_P=0.5$ （實際一點的損耗假設）下隱含的 tank $Q$ 。

逐步代入（帶單位）：

\begin{aligned} \mathrm{FOM}&=125+20\log_{10}(5000)-10\log_{10}(10)=125+73.98-10=188.98\ \text{dB},\\[4pt] F_{eff}&=10^{(C_{ref}-\mathrm{FOM})/10}=10^{(173.83-188.98)/10}=10^{-1.515}=0.0305,\\[4pt] Q&=\sqrt{\frac{F\,\Gamma_{rms}^2}{2\,F_{eff}\,\eta_P}} =\sqrt{\frac{2\times0.5}{2\times0.0305\times0.5}}=\sqrt{32.7}=5.72 . \end{aligned}

結果： $\mathrm{FOM}=189.0$ dB——「好設計」量級；隱含 $Q\approx5.7$ ，片上完全合理。若製程能給 $Q=10$ （理想天花板 $197.6$ dB，/4 慣例），這顆設計離自己的天花板約 $8.7$ dB ——下一步該查的是 $\eta_P$ （class 效率）、tail 雜訊（ $F$ ）與 varactor 損耗，而不是再堆電流。
Dimension check： $F_{eff}$ 無因次（dB 差 ÷10 後取冪）✓；根號內全無因次 → $Q$ 無因次 ✓。
一行 Python 驗證：

import numpy as np
Cref = -10*np.log10(1.380649e-23*300/1e-3)
FOM = 125.0 + 20*np.log10(5e9/1e6) - 10*np.log10(10e-3/1e-3)
print(round(FOM, 2))                           # -> 188.98
Feff = 10**((Cref - FOM)/10)
print(round(Feff, 4))                          # -> 0.0305
print(round(np.sqrt(2*0.5/(2*Feff*0.5)), 2))   # -> 5.72 （隱含 Q；F=2、Γrms²=0.5、η_P=0.5）

design knobs：什麼動得了 FOM、什麼動不了

Knob	動哪一項	效果	註記
提高 tank $Q$	$F_{eff}^{LC}\propto1/Q^2$	$+20$ dB／ $Q$ 每十倍（ $Q$ 加倍 $+6$ dB）	唯一的大槓桿；受製程電感/varactor 限制
提高功率效率 $\eta_P$ （class-B→C/D/F）	$1/\eta_P$	最多幾 dB	swing 波形與導通角工程
壓 $F$ （tail filter、對稱、bias 乾淨）	$F\to1+\gamma$	幾 dB	Hegazi 2001（外部文獻）一族的技巧
波形／ISF 工程	$\Gamma_{rms}^2$	$1\sim2$ dB 量級	class-F、諧波整形
加功率 $P$	—	0 dB	FOM 對 $P$ 已歸一化；只降 $\mathcal{L}$ 不升 FOM
ring 加級數 $N$	—	0 dB	[P2] N-independence； $N$ 不在 Eq.(23) 裡
降溫	$C_{ref}(T)$	$+0.14$ dB／ $-10$ K	通常不是你能選的
ring 的 $V_{DD}/V_{char}$	$F_{eff}^{ring}$	至多到 $2\gamma$ 下限（差 $\sim3.5$ dB）	之後就撞 [P2] Eq.(25) 天花板

與 SerDes 的關聯

FOM 天花板直接換算成「一個功率預算內買得到的最低 jitter」。例 C （lab_08： $f_0=5$ GHz、 $-100$ dBc/Hz @ 1 MHz、 $1/f^2$ 、積分 1–100 MHz）給 $\sigma_t=447.9$ fs；同法之下 $\sigma_t\propto10^{\Delta\mathcal{L}/20}$ ，所以 1 mW 的 165-dB-FOM ring（ $-91$ dBc/Hz，比例 C 高 9 dB）給：

print(round(447.9 * 10**((100.0-91.0)/20), 1))   # -> 1262.4 （fs；同積分帶寬、1/f² 斜率的縮放）

約 $1.26$ ps rms——對 $\ge56$ Gb/s 的 SerDes UI 是不可用的量級，這就是為什麼高速 SerDes 的 LC-PLL＋（必要時）ring 只敢放在 PLL 帶寬內被抑制的位置（見 serdes_clocking_connection、 pll_noise_budget）。

適用與失效條件

條件	成立時	失效時
offset 落在 $1/f^2$ 白噪區	萬用形與 $\mathrm{FOM}=173.8-10\log_{10}F_{eff}$ 成立	$1/f^3$ 區（flicker）或 floor 區：FOM 隨 $\Delta f$ 改變，比較無意義
$P$ = 總 DC 功耗	跨設計公平比較	只報 core 功耗（漏掉 buffer/bias）會虛胖 FOM
$T=300$ K	常數 $173.83$ dB	其他溫度用 $C_{ref}(T)$ （ $-0.14$ dB/10 K）
理論值標明 /2 或 /4 慣例	天花板可互相對表（差 $3.01$ dB）	混用慣例會生出幽靈 3 dB
小擾動 LTV（[P1] 框架）	$F_{eff}$ 是常數	大注入、injection pulling（見 [P3]/[P4] 頁）另議
只看 FOM	功率—雜訊取捨歸一化	面積、調諧範圍（FOM $_T$ 變體另計）、supply pushing、良率都不在裡面

重點回顧

$\mathrm{FOM}=-\mathcal{L}+20\log_{10}(f_0/\Delta f)-10\log_{10}(P/1\text{mW})$ （本頁正值慣例； tank_swing 用其負值）。構造上 $(f_0/\Delta f)^2$ 與 $P$ 精確相消。
萬用歸約： $\mathcal{L}_{lin}=F_{eff}(kT/P)(f_0/\Delta f)^2\Rightarrow\mathrm{FOM}=173.8-10\log_{10}F_{eff}$ dB（300 K）。常數 $173.83=-10\log_{10}(kT\cdot1\text{Hz}/1\text{mW})$ 配 1·kT（ $2kT$ 配 $170.8$ ，別背錯）；一切 factor-of-2 慣例都住在 $F_{eff}$ （/2 vs /4 = 3.01 dB）。
ring： $F_{eff}=(8/(3\eta))(V_{DD}/V_{char})\ge16\gamma/(3\eta)$ （[P2] Eq.(23)/(25)）→ 天花板 $168.3$ dB；本站 $-91$ dBc/Hz 例 = $165$ dB，離頂只剩 $3.5$ dB。
LC： $F_{eff}=F\Gamma_{rms}^2/(2Q^2\eta_P)$ （由 [P1] Eq.(21) 推出）→ 天花板隨 $Q$ ： $Q=10$ 給 $197.6$ dB（/4）／ $194.6$ dB（/2）。 $Q$ 是唯一的大槓桿。
好的發表 LC（ $\approx190$ dB）離自己的 $Q$ 天花板約 $5\sim10$ dB；ring 落後 LC 約 25 dB，記帳：儲能 $2Q^2$ （23 dB）＋ $V_{char}$ ／波形（ $\sim9$ dB）。
天花板是家族不是魔術數字——引用任何「FOM 極限」時，先問它假設的 $F_{eff}$ （ $\gamma$ 、 $Q$ 、 $\eta_P$ 、慣例）是什麼。

外部文獻（不在下載的 5 篇 PDF 內）

[E-Hegazi] E. Hegazi, H. Sjöland, and A. A. Abidi, "A Filtering Technique to Lower LC Oscillator Phase Noise," IEEE J. Solid-State Circuits, vol. 36, no. 12, pp. 1921–1930, Dec. 2001. （LC 噪聲因子下限 $F\to1+\gamma$ 與 tail filter；本站 tank_swing 已引用並查證卷期/頁碼。）
[E-Andreani] P. Andreani, X. Wang, L. Vandi, and A. Fard, "A Study of Phase Noise in Colpitts and LC-Tank CMOS Oscillators," IEEE J. Solid-State Circuits, vol. 40, no. 5, pp. 1107–1118, May 2005.（Colpitts vs LC-tank 封閉式雜訊因子與量測比較；本站 real_oscillator_topologies 已引用， DOI 10.1109/JSSC.2005.845991。本頁只取其摘要層級結論，未轉錄其內部公式。）
[E1] Leeson 1966：D. B. Leeson, "A Simple Model of Feedback Oscillator Noise Spectrum," Proc. IEEE, vol. 54, no. 2, pp. 329–330, Feb. 1966.（ $2FkT/P_s$ 形；見 derivation_leeson。）
[E-Friis] H. T. Friis, "Noise Figures of Radio Receivers," Proc. IRE, vol. 32, no. 7, pp. 419–422, Jul. 1944.（ $T_0=290$ K 雜訊參考溫度慣例的源頭； $-174$ dBm/Hz 即 $kT_0$ 換算。）
