PLL 完整相位雜訊預算與最佳 loop BW

先備：white_noise_to_phase_noise（VCO 那一項 $S_{vco}\propto\Gamma_{rms}^2/q_{max}^2\cdot S_i/f^2$ 從哪來）、serdes_clocking_connection（CDR/PLL 對 VCO 的 high-pass、jitter 積分頻寬）、lc_vs_ring（為何 ring 的 $S_{vco}$ 高、LC 低）｜ 接下來：exercises、lab_13_pll_cdr_transfer

這頁回答一個系統設計工程師每天都要面對的問題：一顆鎖相環（PLL，phase-locked loop，把振盪器相位鎖到參考時鐘的負回授環）的輸出相位雜訊，到底是由哪些源、各自貢獻 多少、在哪個 offset 頻段誰當家？而 loop bandwidth（環路頻寬，回授追得上的最高 offset） 應該選多寬，才能讓總抖動最小？ 我們要把五個雜訊源逐一寫出它們到輸出的轉移函數，加總成

$$S_{out}=(S_{ref}N^2+S_{cp})\,\lvert H_{lp}\rvert^2+S_{vco}\,\lvert H_{hp}\rvert^2$$

（規範第 11.2 節「PLL 輸出雜訊預算」；若是 fractional-N，還要加上第三項 ΔΣ 量化雜訊 $S_{\Delta\Sigma}\,\lvert H_{lp}\rvert^2$——見本頁「fractional-N 的第三項」一節，integer-N 時該項為零）， 再對 $\int S_{out}\,df$（積分相位變異，正比於 rms jitter 平方）求極小，得到那條著名的 U 形曲線與其最低點。

物理直覺（先講結論）：PLL 是一個低通追蹤器。在 loop bandwidth $f_n$ 以內，回授來得及 反應，輸出跟著參考走——於是 reference 與環路前端（PFD、charge-pump、divider）的雜訊 被放大且低通地搬到輸出（而且 reference 還被 $\times N$ 倍頻，功率 $\times N^2$）；同時 VCO 自己的 close-in 漂移被回授糾正掉（VCO 高通）。在 $f_n$ 以外，回授來不及，輸出跟著 VCO 自由跑——VCO 的 $1/f^2$ 雜訊原樣漏出。所以 in-band 跟 ref/CP、out-of-band 跟 VCO， 交越就在 $f_n$。把 $f_n$ 開太窄→VCO 漏出太多（U 形左臂上揚）；開太寬→ref/CP 被搬出來太多 （右臂上揚）。中間必有一個最佳 $f_n$。

本頁的 PLL 閉環轉移函數（loop transfer / 開環增益 / type-II 穩定性那些高階細節）屬於 標準 PLL 文獻（Gardner、Razavi、Best），不在本站下載的 5 篇 PDF 之內；我們只引用其 type-II 二階閉環結果（規範第 10.2 節已收錄），重心放在「ISF 決定 VCO 那一項 $S_{vco}$」 以及「預算如何加總、最佳 BW 如何取」。VCO 那一項的微觀來源（$\Gamma_{rms}^2/q_{max}^2$）正是 本站前面整套 ISF 理論的成果。

為什麼要做「雜訊預算」

phase noise 不是單一數字，它是一條隨 offset 變化的曲線；而曲線上每一段由不同的源主宰。 做預算（budget）= 把每個源畫成一條，看誰在哪段冒頭、總和長什麼樣。 這件事的價值：

• 找瓶頸：close-in 太高？多半是 reference 或 charge-pump（被 $N^2$ 放大）。far-out 太高？ 是 VCO。對症下藥，不要盲目換零件。
• 選 loop BW：交越點、總 jitter 都跟 $f_n$ 強相關，預算讓你量化這個取捨。
• 連到系統指標：把 $S_{out}$ 積分得 rms jitter $\sigma_t$，直接餵進 SerDes 的 eye/BER（見 serdes_clocking_connection）。

PLL 方塊圖與五個雜訊源

一顆整數-N PLL 的骨架：參考時鐘 → 鑑相器（PFD，phase-frequency detector）+ 電荷泵 （charge-pump，把相位差變成電流脈衝）→ loop filter（迴路濾波器，把電流積成控制電壓）→ VCO（壓控振盪器）→ 除頻器（÷N，把輸出拉回參考頻率比相）。五個雜訊注入點如圖：

每個源到輸出走的路徑不同，所以整形（shaping）不同：

源	符號	物理來源	到輸出的轉移	在輸出的整形
reference	$S_{ref}$	晶體/參考的相位雜訊	$\times N$ 再低通	$N^2\lvert H_{lp}\rvert^2$（in-band，被 $N^2$ 放大）
PFD/charge-pump	$S_{cp}$	CP 電流雜訊、PFD dead-zone、mismatch	低通	$\lvert H_{lp}\rvert^2$（in-band，平坦底）
divider	$S_{div}$	÷N 邏輯的 jitter	低通（與 ref 同路徑）	$\lvert H_{lp}\rvert^2$（in-band；常併入 $S_{cp}$）
loop filter	$S_{lf}$	濾波電阻熱雜訊調 VCO	帶通（峰在 $f_n$ 附近）	$\propto\lvert H_{lp}\rvert^2$（常較小，略）
VCO	$S_{vco}$	tank/tail 熱雜訊經 ISF（本站主線）	高通	$\lvert H_{hp}\rvert^2$（out-of-band 主宰）

為什麼 reference 要乘 $N^2$。 divider 把輸出頻率 $f_{out}=N f_{ref}$ 拉回 $f_{ref}$ 比相，等於 要求輸出相位 = $N\times$ 參考相位（相位也被倍頻）。相位放大 $N$ 倍，功率譜密度就放大 $N^2$ 倍。所以一顆乾淨晶體（$S_{ref}$ 很低）配上大 $N$（例如 $N=100$）後，等效到輸出的 in-band 雜訊地板會被抬高 $20\log_{10}N=40$ dB——這是為什麼 整數-N PLL 的 in-band 雜訊往往由參考 $\times N^2$ 與 charge-pump 共同決定，而不是 VCO。

設計訊息：in-band 地板 $\approx(S_{ref}N^2+S_{cp})$；要壓它，要嘛降 $N$（用 fractional-N 或更高頻參考）、要嘛降 charge-pump 電流雜訊。VCO 對 in-band 沒有貢獻（被高通糾正掉）。

第 1 步：每個源的轉移函數（type-II 二階）

採規範第 10.2 節「PLL（type-II 2nd order）」的閉環功率轉移。以自然頻率 $\omega_n=2\pi f_n$、 阻尼比 $\zeta$（本頁取臨界附近 $\zeta=0.707$）、$\omega=2\pi f$（$f$ 為 offset 頻率）表示：

$$\lvert H_{lp}\rvert^2=\frac{(2\zeta\omega_n\omega)^2+\omega_n^4}{(\omega_n^2-\omega^2)^2+(2\zeta\omega_n\omega)^2},\qquad \lvert H_{hp}\rvert^2=\frac{\omega^4}{(\omega_n^2-\omega^2)^2+(2\zeta\omega_n\omega)^2}.$$

• 低頻極限 $\omega\to0$：$\lvert H_{lp}\rvert^2\to\omega_n^4/\omega_n^4=1$（參考/CP 全傳）、 $\lvert H_{hp}\rvert^2\to0$（VCO 被壓）。✓「in-band 跟 ref/CP」。
• 高頻極限 $\omega\to\infty$：$\lvert H_{lp}\rvert^2\to(2\zeta\omega_n\omega)^2/\omega^4\to0$、 $\lvert H_{hp}\rvert^2\to\omega^4/\omega^4=1$（VCO 全傳）。✓「out-of-band 跟 VCO」。
• 互補性：標準式下 $H_{hp}(s)=1-H_{lp}(s)$，故輸出 = 兩路徑相加，無重複計。
• Dimension check：$\omega,\omega_n$ 同為 rad/s，分子分母同階（$\omega^4$ 或 $\omega_n^4$）， $\lvert H\rvert^2$ 無因次 ✓。

這兩條轉移函數的詳細推導（從 PFD gain $K_d$、VCO gain $K_v$、loop filter $F(s)$ 寫開環 $G(s)=K_dK_vF(s)/s$ 再求閉環）見 lab_13_pll_cdr_transfer； 那條鏈路與 type-II 穩定性屬標準 PLL 文獻（不在 5 篇 PDF 內）。

第 2 步：加總成輸出預算

reference 與 charge-pump/divider 走同一條低通路徑（reference 先 $\times N$），VCO 走高通路徑， 三段不相關、功率相加（規範第 11.2 節）：

$$S_{out}(f)=\big(S_{ref}(f)\,N^2+S_{cp}(f)\big)\,\lvert H_{lp}(f)\rvert^2+S_{vco}(f)\,\lvert H_{hp}(f)\rvert^2 .$$

• Dimension check：$S_{ref},S_{cp},S_{vco},S_{out}$ 皆 $\text{rad}^2/\text{Hz}$，$N$ 與 $\lvert H\rvert^2$ 無因次，三項同單位相加 ✓。
• divider 去哪了：$S_{div}$ 與 charge-pump 走同一條低通路徑、在輸出同樣是 $\lvert H_{lp}\rvert^2$ 整形，故工程上常把 $S_{div}$ 併進 $S_{cp}$ 當作「環路前端等效 in-band 地板」。本頁的 $S_{cp}$ 就是「PFD + charge-pump + divider」的合計。
• loop-filter 那一項：$S_{lf}$（濾波電阻熱雜訊調制 VCO）的轉移在 $f_n$ 附近有個小峰，量級 通常比 ref/CP 與 VCO 小，本頁的 toy 預算略去（標 illustrative）；真實設計要納入並做電阻雜訊 最佳化。
• fractional-N 的第三項：若除數由 ΔΣ 調變器抖動（fractional-N），量化雜訊以 $S_{\Delta\Sigma}(f)\,\lvert H_{lp}\rvert^2$ 進預算——與 CP 同路徑低通，但不乘 $N^2$、 形狀是 $+20(m-1)$ dB/dec 的上升斜坡。完整推導與 worked example 見本頁 「fractional-N 的第三項：ΔΣ 量化雜訊」一節。integer-N（本頁 lab_20 的設定）此項為零。

VCO 那一項就是本站的 ISF 結果

$S_{vco}$ 不是天上掉下來的——它就是前面整套 ISF 理論的輸出。對 $1/f^2$ 區（白噪上轉），

$$S_{vco}(f)=\frac{\Gamma_{rms}^2}{q_{max}^2}\cdot\frac{\overline{i_n^2}/\Delta f}{(2\pi f)^2}\quad[\text{rad}^2/\text{Hz}]$$

（時域乾淨版，見 white_noise_to_phase_noise； 對應 [P1] Eq.(21), p.185，差個 SSB factor-of-2）。所以「PLL 預算裡 VCO 為什麼是 $1/f^2$、為什麼 $\propto\Gamma_{rms}^2/q_{max}^2$」——答案全在 ISF。ring VCO 的 $\Gamma_{rms}$ 大、$q_{max}$ 小， $S_{vco}$ 就高（見 lc_vs_ring），這正是 ring-PLL 要把 $f_n$ 開大 去壓 VCO 的根本原因。

第 3 步：in-band vs out-of-band 的切換

把 $S_{out}$ 拆成三段讀：

1. deep in-band（$f\ll f_n$）：$\lvert H_{lp}\rvert^2\approx1$、$\lvert H_{hp}\rvert^2\approx0$。 $S_{out}\approx S_{ref}N^2+S_{cp}$——一條由參考$\times N^2$與 charge-pump 撐起的平坦地板 （若參考含 $1/f$，這段會微微往 close-in 翹）。
2. out-of-band（$f\gg f_n$）：$\lvert H_{lp}\rvert^2\approx0$、$\lvert H_{hp}\rvert^2\approx1$。 $S_{out}\approx S_{vco}\propto1/f^2$——VCO 的 $-20$ dB/decade 裙邊原樣漏出。
3. 交越（$f\approx f_n$）：兩段交會。$\zeta=0.707$ 下，在 $f_n$ 處 $\lvert H_{lp}\rvert^2\approx1.5$（$+1.76$ dB）、$\lvert H_{hp}\rvert^2\approx0.5$（$-3$ dB）， 兩者之和 $\approx2$（$+3$ dB）——這就是輕微的鼓包（peaking），也是 PLL 輸出常見的 「在 loop BW 附近隆起一塊」的由來（兩條曲線真正相等發生在 $f\approx1.55\,f_n$，各約 $0.85$、$-0.7$ dB， 並非在 $f_n$）。$\zeta$ 太小（欠阻尼）鼓包會很尖。峰值的精確位置與高度其實有閉式解—— 見下一節。

一眼判讀 PN 圖：看到 close-in 平坦地板 → 量 in-band，反推 $S_{ref}N^2+S_{cp}$；看到地板 外緣某 offset 開始以 $-20$ dB/dec 下滑 → 那個轉折就是 $f_n$，外面是 VCO。中間若有尖峰 → 阻尼不足或 loop BW 設計過衝。

補充推導：peaking 的閉式解——type-II 帶零點注定隆起

第 3 步在 $f=f_n$ 處量到 $\lvert H_{lp}\rvert^2\approx1.5$（$+1.76$ dB），但那不是最高點。 這一節把 type-II 二階 $\lvert H_{lp}\rvert^2$（規範 10.2 原式）的峰值頻率與峰值大小 解析地解出來。推導本身是純代數（自含）；「$\zeta\leftrightarrow$ phase margin 對應」與 「級聯 0.1 dB 法則」屬標準控制／電信文獻，逐一標明（外部文獻，非本站 5 篇 PDF）。

無因次化

令 $x=\omega/\omega_n=f/f_n$（無因次；rad/s ÷ rad/s ✓）。把規範 10.2 的 $\lvert H_{lp}\rvert^2$ 分子分母同除 $\omega_n^4$：

$$\lvert H_{lp}\rvert^2=\frac{(2\zeta\omega_n\omega)^2+\omega_n^4}{(\omega_n^2-\omega^2)^2+(2\zeta\omega_n\omega)^2} =\frac{1+4\zeta^2x^2}{(1-x^2)^2+4\zeta^2x^2}\equiv g(x) .$$

求極值：一條漂亮的二次式

令 $u=x^2$（$u\ge0$）。分子 $N(u)=1+4\zeta^2u$、分母 $D(u)=(1-u)^2+4\zeta^2u=u^2+(4\zeta^2-2)u+1$，導數 $N'=4\zeta^2$、$D'=2u+4\zeta^2-2$。 商的極值條件是 $N'D-ND'=0$，逐項展開：

$$\begin{aligned} N'D-ND'&=4\zeta^2\big[u^2+(4\zeta^2-2)u+1\big]-(1+4\zeta^2u)\big[2u+4\zeta^2-2\big]\\ &=\big[4\zeta^2u^2+(16\zeta^4-8\zeta^2)u+4\zeta^2\big]-\big[8\zeta^2u^2+(16\zeta^4-8\zeta^2)u+2u+4\zeta^2-2\big]\\ &=-4\zeta^2u^2-2u+2\;=\;-2\big(2\zeta^2u^2+u-1\big). \end{aligned}$$

（兩個 $16\zeta^4$ 交叉項恰好對消，剩下的二次式不含 $\zeta^4$。）令它為零、取正根：

$$2\zeta^2u^2+u-1=0\quad\Longrightarrow\quad u^\*=\frac{\sqrt{1+8\zeta^2}-1}{4\zeta^2}=\frac{2}{\sqrt{1+8\zeta^2}+1},\qquad f_{pk}=f_n\sqrt{u^\*}.$$

（兩個寫法相等：分子分母同乘 $\sqrt{1+8\zeta^2}+1$，用 $8\zeta^2=(\sqrt{1+8\zeta^2})^2-1$。）

為什麼「一定」隆起

在 $u=0$（DC）處，$N'D-ND'=4\zeta^2-(4\zeta^2-2)=+2$——與 $\zeta$ 無關、恆為正。 DC 增益是 1、斜率往上，所以對任何有限 $\zeta$，$u^\*>0$ 恆成立、峰值必高於 0 dB。物理原因： type-II 有兩個積分器（開環相位從 $-180^\circ$ 起跳），必須靠 loop filter 的 zero （$f_z=f_n/(2\zeta)$）提前把相位拉回來才穩得住；這個 zero 先把閉環增益抬過 1、 雙極點才把它壓下去——peaking 是 type-II 穩定性的代價，不是設計失誤。對照：沒有零點的 普通二階低通，$\zeta\ge1/\sqrt2$ 時就沒有共振峰；帶零點的 type-II 則永遠有峰， 只是 $\zeta$ 越大峰越矮、位置越往低頻縮。

峰值大小：代回化簡

令 $s=\sqrt{1+8\zeta^2}$（無因次）。三個中間量逐步化簡（反覆用 $8\zeta^2=s^2-1$）：

$$\begin{aligned} N(u^\*)&=1+4\zeta^2u^\*=1+(s-1)=s,\\ 1-u^\*&=1-\frac{2}{s+1}=\frac{s-1}{s+1},\\ D(u^\*)&=\Big(\frac{s-1}{s+1}\Big)^2+(s-1) =\frac{(s-1)\big[(s-1)+(s+1)^2\big]}{(s+1)^2} =\frac{s\,(s-1)(s+3)}{(s+1)^2}. \end{aligned}$$

（最後一步用 $(s-1)+(s+1)^2=s^2+3s=s(s+3)$。）所以

$$\lvert H_{lp}\rvert^2_{max}=\frac{N(u^\*)}{D(u^\*)}=\frac{(s+1)^2}{(s-1)(s+3)},\qquad f_{pk}=f_n\sqrt{\frac{2}{s+1}},\qquad s=\sqrt{1+8\zeta^2}.$$

peaking（dB）$=10\log_{10}\lvert H_{lp}\rvert^2_{max}$。dB 記帳註：這是功率轉移的 $10\log_{10}$，數值上等於幅度轉移的 $20\log_{10}$——同一個數字；此處沒有 SSB 的 /2、/4 記帳問題（那是把 $S_\phi$ 換 $\mathcal{L}$ 才有的事，見規範 Eq.16 與 [P1] Eq.(21) 的討論）。

Dimension check：$x,u,\zeta,s$ 全無因次；$f_{pk}=f_n\times$（無因次）$=$ Hz ✓； $\lvert H_{lp}\rvert^2_{max}$ 為無因次功率比 ✓。

黃金比例彩蛋：$\zeta=1/\sqrt2$（$\zeta^2=\tfrac12$）時 $s=\sqrt5$， $u^\*=2/(\sqrt5+1)=(\sqrt5-1)/2=1/\varphi=0.618$，而 $\lvert H_{lp}\rvert^2_{max}=(\sqrt5+1)/2=\varphi=1.618$——峰值恰是黃金比例， peaking $=10\log_{10}1.618=2.09$ dB，位置 $f_{pk}=0.786\,f_n$。第 3 步在 $f_n$ 讀到的 $+1.76$ dB 只是這座峰的右肩。

ζ → peaking 對照表（含 phase margin）

$\zeta$	$f_{pk}/f_n$	peaking（dB）	phase margin
0.5	0.856	3.33	51.8°
0.707	0.786	2.09	65.5°
1.0	0.707	1.25	76.3°
1.5	0.611	0.65	83.7°
4.32	0.388	0.10	89.2°

$\zeta\leftrightarrow$PM 的來源：由 $H_{lp}$ 反解開環 $G(s)=H_{lp}/(1-H_{lp})=(2\zeta\omega_n s+\omega_n^2)/s^2$，令 $\lvert G(j\omega_c)\rvert=1$ 得 交越頻率 $\omega_c=\omega_n\sqrt{2\zeta^2+\sqrt{4\zeta^4+1}}$；而 $\angle G=-180^\circ+\arctan(2\zeta\omega_c/\omega_n)$，故

$$\mathrm{PM}=\arctan\!\Big(2\zeta\sqrt{2\zeta^2+\sqrt{4\zeta^4+1}}\Big).$$

這條式子與教科書「標準二階系統（無零點原型）」的 $\zeta\leftrightarrow$PM 映射完全同式 （代數恆等式 $(\sqrt{4\zeta^4+1}-2\zeta^2)(\sqrt{4\zeta^4+1}+2\zeta^2)=1$ 使兩者的 $\arctan$ 引數相等），所以常用經驗式 $\mathrm{PM}\approx100\,\zeta$ 度（$\zeta\lesssim0.7$ 適用）也照搬 （$\zeta\leftrightarrow$PM 標準映射與 $100\zeta$ 經驗式屬外部文獻，非本站 5 篇 PDF： F. M. Gardner, Phaselock Techniques, 3rd ed., Wiley, 2005；B. Razavi, Design of CMOS Phase-Locked Loops, Cambridge Univ. Press, 2020）。

級聯法則：為什麼電信規格盯著 0.1 dB

$M$ 顆 transfer 相同的環串接（長途鏈路上一串 repeater/CDR，每顆都重生時脈再轉發）， 總 jitter transfer 是 $H_{lp}^M$——dB 直接相加：峰值變成 $M\times P$ dB。

• 每級 2.09 dB（$\zeta=0.707$）$\times$ 20 級 $=$ 41.8 dB：$f_{pk}$ 附近的 jitter 被放大 百倍以上，鏈路直接報廢。
• 每級 0.1 dB $\times$ 20 級 $=$ 2 dB：可控。

這就是 SONET/SDH 世代把 regenerator 的 jitter-transfer peaking 規格壓在 0.1 dB 量級的 原因（外部標準文獻：Telcordia GR-253-CORE 與 ITU-T G.783/G.958 系列電信規範；本站未逐條 核對條號，引用其量級與精神）。由閉式反解，0.1 dB 需要 $\zeta\approx4.32$ （PM $\approx89.2^\circ$，重阻尼）——與單顆 PLL 積分 jitter 最省的 $\zeta\approx0.7$–$1$ 完全不同：單顆最佳不等於級聯最佳，CDR 的 $\zeta$ 是由「你在鏈路的第幾級」決定的 系統規格。

嚴格註：dB 相加假設每級 $f_n,\zeta$ 相同（峰對齊，最壞情況）；實務上各級 $f_n$ 略錯開， 疊加會比 $M\times P$ 輕，但規格以最壞情況立。

數值互驗（repo pll_utils）

閉式 vs simulations/common/pll_utils.py 的 H_lowpass_mag2（400 萬點細掃）：

import numpy as np
from simulations.common.pll_utils import H_lowpass_mag2

def peak_closed(zeta):                      # 閉式：f_pk/f_n 與 |H_lp|^2_max
    s = np.sqrt(1 + 8*zeta**2)
    return np.sqrt((s - 1)/(4*zeta**2)), (s + 1)**2/((s - 1)*(s + 3))

x = np.linspace(0.001, 5, 4_000_001)        # x = f/f_n（取 f_n = 1 Hz）
for z in (0.5, 0.707, 1.0, 1.5):
    xpk, g = peak_closed(z)
    m2 = H_lowpass_mag2(x, 1.0, z)
    k = int(np.argmax(m2))
    print(f"{z}: closed {xpk:.4f}/{10*np.log10(g):.4f} dB, "
          f"numeric {x[k]:.4f}/{10*np.log10(m2[k]):.4f} dB")
# -> 0.707: closed 0.7862/2.0903 dB, numeric 0.7862/2.0903 dB（其餘 ζ=0.5→3.3339、1.0→1.2494、1.5→0.6514，閉式＝數值到小數 4 位）

zg = np.linspace(2, 8, 600001)              # 掃 ζ 反解 0.1 dB peaking
pk = 10*np.log10(peak_closed(zg)[1])
z01 = zg[int(np.argmin(np.abs(pk - 0.1)))]
print(round(z01, 3))                        # -> 4.319（0.1 dB 所需的 ζ）

適用與失效（本節閉式）：

• 只適用於規範 10.2 的理想 type-II 二階閉環（charge-pump PLL 線性化、無額外極點）。 真實迴路的 loop filter 多半再加 1–2 個高頻極點（三階／四階環），峰值位置與高度會偏移， 要數值算。
• PM 映射假設交越發生在理想 $G(s)$ 上；額外極點會吃掉 PM，$\mathrm{PM}\approx100\zeta$ 隨之失準。
• 這裡的峰是轉移函數的隆起；輸出 PN 在 $f_n$ 附近的實際鼓包還要乘上各源 PSD （見第 3 步）。

第 4 步：reference spur（簡述）

除了隨機相位雜訊（連續的裙邊），PLL 輸出還常有離散的 spur（雜散，單一頻率的尖刺）。 最常見的是 reference spur：charge-pump 在每個參考週期注入電流脈衝，這個週期性擾動以 $f_{ref}$ 的整數倍（即 offset $=\pm f_{ref},\pm2f_{ref},\dots$）出現在輸出。來源是 CP current mismatch、leakage、PFD dead-zone，把控制電壓調出一個 $f_{ref}$ 的小漣波，再被 VCO 的 $K_v$ 轉成相位調制邊帶。

• spur vs 隨機 PN：spur 是確定性、窄的線（在頻譜上是一根針），隨機 PN 是連續裙邊； 量測上 spur 不隨解析頻寬 RBW 改變高度（功率集中在一根），隨機 PN 的 dBc/Hz 才是「per-Hz」。
• 與 loop BW 的關係：reference spur 在 offset $f_{ref}$ 處，若 $f_{ref}>f_n$ 會被 $\lvert H_{lp}\rvert^2$ 低通衰減（loop BW 越窄、spur 越被壓）；這與「窄 BW 對隨機 in-band 有利」一致，但會犧牲 VCO 抑制——又是同一個取捨。
• 本頁的預算只算隨機部分（連續 $S_{out}$）；spur 的定量分析屬標準 PLL 文獻（不在 5 篇 PDF 內），這裡僅作概念連結。

第 5 步：最佳 loop BW——對 ∫S_out df 求極小

把輸出的積分相位變異寫出來（規範公式 18）：

$$\sigma_\phi^2(f_n)=\int_{f_1}^{f_2}S_{out}(f;f_n)\,df,\qquad \sigma_t(f_n)=\frac{1}{2\pi f_0}\sqrt{\sigma_\phi^2(f_n)} .$$

$\sigma_\phi^2$ 是 $f_n$ 的函數，因為 $S_{out}$ 透過 $\lvert H_{lp}\rvert^2,\lvert H_{hp}\rvert^2$ 依賴 $f_n$。 把它拆成 in-band 與 out-of-band 兩塊看趨勢：

$$\sigma_\phi^2(f_n)\approx\underbrace{\int (S_{ref}N^2+S_{cp})\,\lvert H_{lp}\rvert^2\,df}_{\text{隨 }f_n\,\uparrow\ \text{而 }\uparrow\ (\text{通帶變寬，搬出更多 ref/CP})}+\underbrace{\int S_{vco}\,\lvert H_{hp}\rvert^2\,df}_{\text{隨 }f_n\,\uparrow\ \text{而 }\downarrow\ (\text{壓掉更多 VCO close-in})} .$$

• 第一塊（ref/CP）隨 $f_n$ 單調增：$f_n$ 越大，低通通帶越寬，把越多 in-band 地板（含被 $N^2$ 放大的參考）搬到輸出。粗估 $\propto(S_{ref}N^2+S_{cp})\cdot f_n$（平坦地板乘以通帶寬度）。
• 第二塊（VCO）隨 $f_n$ 單調減：$f_n$ 越大，高通把越多 VCO 的 $1/f^2$ close-in 糾正掉。對 $S_{vco}=k/f^2$ 經高通，殘留積分 $\propto k/f_n$（BW 越寬、漏出越少）。

一增一減 → U 形。對 $f_n$ 求導令為零，存在唯一極小：

$$\frac{d\,\sigma_\phi^2}{d f_n}=0\quad\Longrightarrow\quad \text{（ref/CP 漏出的邊際增加）}=\text{（VCO 壓制的邊際減少）}.$$

用上面兩個粗估（$a\,f_n+b/f_n$ 形式，$a\propto S_{ref}N^2+S_{cp}$、$b\propto S_{vco}$ 係數）求極小：

$$\frac{d}{df_n}\!\left(a f_n+\frac{b}{f_n}\right)=a-\frac{b}{f_n^2}=0\ \Longrightarrow\ f_n^\*=\sqrt{\frac{b}{a}}\ \propto\ \sqrt{\frac{S_{vco}\text{ 係數}}{S_{ref}N^2+S_{cp}}} .$$

• 物理意義：VCO 越吵（$b$ 大）→ 最佳 BW 越大（要更寬的環去壓 VCO）；ref/CP 越吵或 $N$ 越大（$a$ 大）→ 最佳 BW 越小（不能把太多 in-band 地板搬出來）。這條 $f_n^\*\propto\sqrt{b/a}$ 是 PLL 設計的核心直覺，雖然係數要靠數值積分定。
• toy 註記：上面 $af_n+b/f_n$ 是把整形近似成理想磚牆濾波的啟發式估算；真實積分要用完整 $\lvert H\rvert^2$（含 $f_n$ 附近的 peaking），故下面用 lab_20 的數值積分給精確最低點。

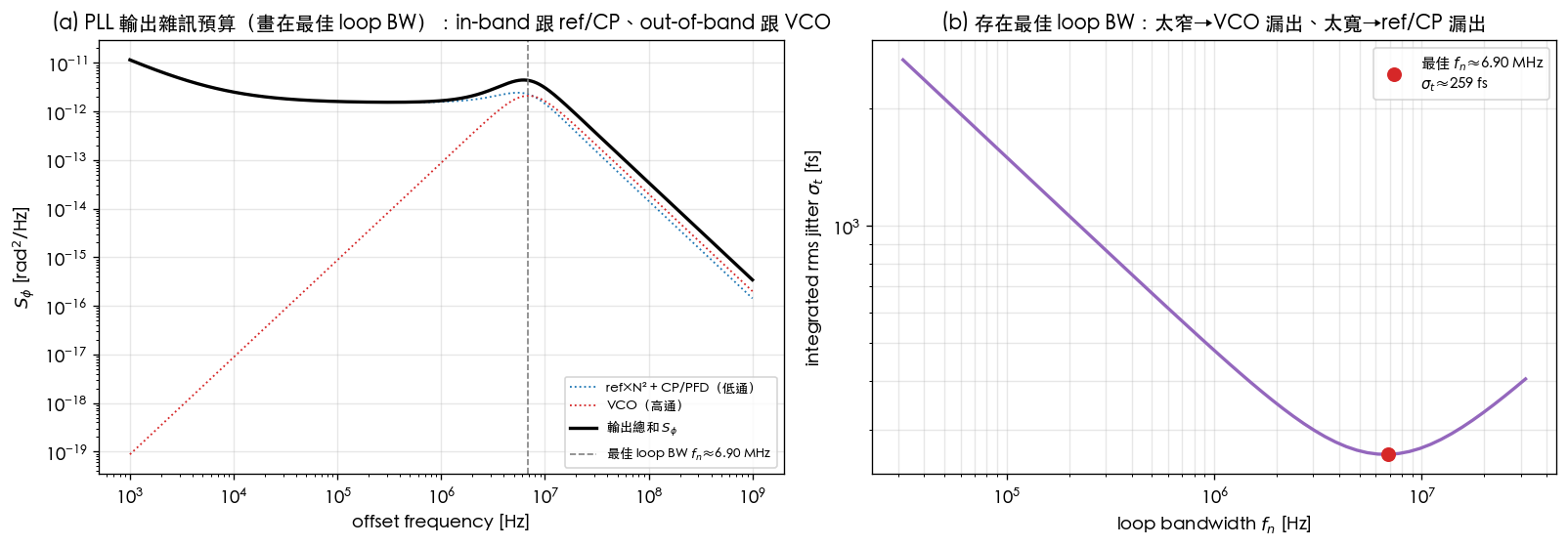

對應模擬圖（lab_20）

lab_20（simulations/lab_20_pll_budget.py）用上面的 type-II 二階預算，左圖在固定 $f_n=1$ MHz 畫出三條（ref$\times N^2$+CP 低通、VCO 高通、總和），右圖掃 $f_n$ 把 $\sigma_t(f_n)$ 畫成 U 形並標出 最低點。

參數表（lab_20，representative levels、非特定矽製程，illustrative）：

量	值	說明
$f_0$	5 GHz	VCO/輸出頻率
$N$	100	除頻比（reference $\times N^2=40$ dB 放大）
$\zeta$	0.707	阻尼比（臨界附近，鼓包小）
$S_{ref}$	$10^{-16}+10^{-18}(10^6/f)$	乾淨晶體：低平坦底 + 輕微 $1/f$
$S_{cp}$	$5\times10^{-13}$（平坦）	PFD/charge-pump/divider 合計 in-band 地板
$S_{vco}$	$2\times10^{-10}(10^6/f)^2$	ring VCO，$-100$ dBc/Hz @ 1 MHz，$1/f^2$
積分區間	$10^3$–$10^9$ Hz	1 kHz 到 1 GHz

單位表：

量	單位
$f,f_0,f_n$	Hz
$\omega,\omega_n$	rad/s
$S_{ref},S_{cp},S_{vco},S_{out}$	$\text{rad}^2/\text{Hz}$
$\lvert H_{lp}\rvert^2,\lvert H_{hp}\rvert^2,N,\zeta$	無因次
$\sigma_\phi$	rad
$\sigma_t$	s

如何解讀圖：

• 左圖：藍點線（ref$\times N^2$+CP）在 in-band 是一條 $\approx1.5\times10^{-12}\ \text{rad}^2/\text{Hz}$ 的平坦地板（$S_{ref}N^2+S_{cp}=10^{-16}\cdot100^2+5\times10^{-13}=1.5\times10^{-12}$），到 $f_n$ 之後被低通拉下去；紅點線（VCO 高通）在 in-band 被壓掉、在 out-of-band 沿 $1/f^2$ 漏出；黑線 （總和）= close-in 平坦、far-out 走 VCO 的 $1/f^2$，交越在 $f_n$ 附近並有輕微鼓包。
• 右圖：$\sigma_t$ 對 $f_n$ 是 U 形。$f_n$ 太窄（左臂）→ VCO close-in 漏出太多 → jitter 暴增； $f_n$ 太寬（右臂）→ ref$\times N^2$/CP 被搬出太多 → jitter 回升。最低點落在 $f_n^\*\approx6.90$ MHz、 $\sigma_t\approx259$ fs（lab_20 實測列印值）。

核心 Python（完整 script：simulations/lab_20_pll_budget.py）：

import numpy as np
from simulations.common.pll_utils import H_lowpass_mag2, H_highpass_mag2

def output_psd(f, fn, N, zeta=0.707):
    lp = H_lowpass_mag2(f, fn, zeta)
    hp = H_highpass_mag2(f, fn, zeta)
    S_ref = 1e-16 + 1e-18 * (1e6 / f)   # 乾淨晶體
    S_cp  = 5e-13 * np.ones_like(f)     # PFD/CP/divider 平坦底
    S_vco = 2e-10 * (1e6 / f) ** 2      # ring VCO -100 dBc/Hz @1MHz, 1/f^2
    return (S_ref * N**2 + S_cp) * lp + S_vco * hp   # 預算加總

f = np.logspace(3, 9, 3000); f0 = 5e9; N = 100
fns = np.logspace(4.5, 7.5, 60)
jit = [np.sqrt(np.trapezoid(output_psd(f, fn, N), f)) / (2*np.pi*f0) for fn in fns]
k = int(np.argmin(jit))
print(fns[k]/1e6, "MHz", jit[k]*1e15, "fs")   # -> ~6.90 MHz, ~259 fs

Worked examples 數值例題

格式：題目 → 逐步代入（帶單位）→ 結果 → dimension check → 一行 Python 驗證。沿用 lab_20 的 representative 數值（$f_0=5$ GHz、$N=100$、$\zeta=0.707$、上表三個 $S$）。

例 1（in-band 地板 + reference $\times N^2$ 的代價）：求 deep in-band（$f\ll f_n$）的輸出 相位雜訊地板，並換算成 dBc/Hz；比較「若 $N$ 從 100 降到 10」會差多少 dB。

逐步代入：

1. deep in-band 時 $\lvert H_{lp}\rvert^2\approx1$、$\lvert H_{hp}\rvert^2\approx0$，取平坦部分 （忽略參考的 $1/f$）：

$$S_{out,\,\text{in-band}}\approx S_{ref}N^2+S_{cp}=10^{-16}\times100^2+5\times10^{-13}.$$

2. 算 reference 項：$10^{-16}\times10^{4}=10^{-12}\ \text{rad}^2/\text{Hz}$。
3. 加 CP 項：$10^{-12}+5\times10^{-13}=1.5\times10^{-12}\ \text{rad}^2/\text{Hz}$。
4. 換 dBc/Hz（$\mathcal{L}\approx\tfrac12 S_\phi$，規範 Eq.16）： $\mathcal{L}=10\log_{10}(\tfrac12\times1.5\times10^{-12})=10\log_{10}(7.5\times10^{-13})$。

結果： in-band 地板 $S_{out}\approx1.5\times10^{-12}\ \text{rad}^2/\text{Hz}$，即 $\mathcal{L}\approx-121.2$ dBc/Hz。其中 reference 貢獻 $10^{-12}$、CP 貢獻 $0.5\times10^{-12}$， reference$\times N^2$ 是 in-band 的主角。若 $N$ 從 100 降到 10，reference 項由 $10^{-12}$ 降到 $10^{-16}\times100=10^{-14}$（降 $100\times=20$ dB），此時 in-band 改由 $S_{cp}=5\times10^{-13}$ 主宰， 總地板 $\approx5.1\times10^{-13}$，改善約 $10\log_{10}(1.5\times10^{-12}/5.1\times10^{-13})\approx4.7$ dB。

Dimension check： $S_{ref}\,[\text{rad}^2/\text{Hz}]\times N^2\,[\text{無因次}]+S_{cp}\,[\text{rad}^2/\text{Hz}] =[\text{rad}^2/\text{Hz}]$ ✓；取 $10\log_{10}$ 後讀作 dBc/Hz ✓。

import numpy as np
S_ref, N, S_cp = 1e-16, 100, 5e-13
S_in = S_ref*N**2 + S_cp
print(S_in, "rad^2/Hz", round(10*np.log10(0.5*S_in), 1), "dBc/Hz")  # 1.5e-12, -121.2
print("N=10:", round(10*np.log10(0.5*(S_ref*10**2 + S_cp)), 1), "dBc/Hz")  # -125.9

例 2（U 形與最佳 BW：窄、最佳、寬三點對照）：用 lab_20 的完整預算，數值積分 $1$ kHz–$1$ GHz， 比較 $f_n=0.3$ MHz（太窄）、$f_n^\*\approx6.9$ MHz（最佳）、$f_n=30$ MHz（太寬）三點的 rms jitter， 驗證 U 形與最低點。

逐步（概念 + 數值）：

1. 對每個 $f_n$，逐頻算 $S_{out}(f;f_n)=(S_{ref}N^2+S_{cp})\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2$。
2. 積分得 $\sigma_\phi^2=\int_{10^3}^{10^9}S_{out}\,df$（梯形法），開根號得 $\sigma_\phi$。
3. 換算 $\sigma_t=\sigma_\phi/(2\pi f_0)$，$f_0=5$ GHz。

結果（lab_20 數值）：

$f_n$	$\sigma_t$	誰漏出
0.30 MHz（太窄）	$\approx867$ fs	VCO close-in 大量漏出（U 形左臂）
6.90 MHz（最佳）	$\approx259$ fs	兩邊平衡，最低點
30 MHz（太寬）	$\approx396$ fs	ref$\times N^2$/CP 被搬出（U 形右臂）

從最佳點往窄走（$6.9\to0.3$ MHz）jitter 漲到 $3.3\times$；往寬走（$6.9\to30$ MHz）漲到 $1.5\times$。 U 形左臂比右臂陡——因為這顆是 ring VCO（$S_{vco}$ 大、$1/f^2$ 漏出對 BW 很敏感），所以 「寧可開稍寬、不可開太窄」。這正是 ring-PLL 偏好大 loop BW 的設計準則。

Dimension check： $\int S_{out}\,df$：$[\text{rad}^2/\text{Hz}]\times[\text{Hz}]=[\text{rad}^2]$ → $\sigma_\phi\,[\text{rad}]$； $\sigma_\phi/(2\pi f_0)$：$\text{rad}/(\text{rad/s})=\text{s}$ ✓。

import numpy as np
from simulations.common.pll_utils import H_lowpass_mag2, H_highpass_mag2
f = np.logspace(3, 9, 3000); f0 = 5e9; N = 100
def Sout(fn):
    lp, hp = H_lowpass_mag2(f, fn), H_highpass_mag2(f, fn)
    S_ref = 1e-16 + 1e-18*(1e6/f); S_cp = 5e-13; S_vco = 2e-10*(1e6/f)**2
    return (S_ref*N**2 + S_cp)*lp + S_vco*hp
for fn in [0.3e6, 6.9e6, 30e6]:
    st = np.sqrt(np.trapezoid(Sout(fn), f))/(2*np.pi*f0)
    print(f"fn={fn/1e6:5.2f} MHz -> sigma_t={st*1e15:.0f} fs")  # 867 / 259 / 396 fs

fractional-N 的第三項：ΔΣ 量化雜訊

到目前為止的預算是 integer-N：$f_{out}=Nf_{ref}$，頻率步進只能是 $f_{ref}$ 的整數倍。 要細步進（例如通訊頻道間距 200 kHz）而不犧牲 $f_{ref}$，就得用 fractional-N（分數除頻）： 讓除數在整數之間抖動（這個參考週期 ÷$N$、下一個 ÷$(N{+}1)$……），使平均除數為 $N+\alpha$（$0\le\alpha<1$）。這帶來雙重紅利——$f_{ref}$ 可以開高、$N$ 變小，in-band 的 $S_{ref}N^2$ 地板直接下降——但除數抖動本身是量化誤差，會變成一個新雜訊源。用 ΔΣ 調變器（delta-sigma modulator，把量化誤差整形推向高頻的回授量化器）產生除數序列， 就能把誤差功率推到高 offset、讓環路低通濾掉。這一節把它寫成預算的第三項。

本節整形結果屬標準 ΔΣ frequency-synthesis 理論（外部文獻，非本站 5 篇 PDF）；經典出處： T. A. D. Riley, M. A. Copeland, and T. A. Kwasniewski, "Delta-Sigma Modulation in Fractional-N Frequency Synthesis," IEEE J. Solid-State Circuits, vol. 28, no. 5, pp. 553–559, May 1993。以下推導自含、逐步。

從除數抖動到相位雜訊（四步）

（i）MASH-m 的輸出。 $m$ 階 MASH（MASH-1-1-1 即 $m=3$：三個一階 accumulator 級聯）的 除數控制序列可寫成

$$y[k]=\alpha+(1-z^{-1})^m\,e[k],$$

$e[k]$ 是最後一級的量化誤差，白噪模型：均勻分布於 $\pm\Delta/2$、方差 $\sigma_e^2=\Delta^2/12$，$\Delta=1$ LSB（注意：這裡的 $\Delta$ 是量化步階＝每參考週期 1 個 VCO cycle，不是 offset 的 $\Delta f$）。$(1-z^{-1})^m$ 就是 ΔΣ 的雜訊整形： 把誤差功率推向高頻。

（ii）誤差累積成相位（積分一次）。 第 $k$ 個參考週期除數多吞了 $y[k]-\alpha$ 個 VCO cycle；每個 cycle 是輸出相位 $2\pi$ rad，而相位是頻率誤差的累積：

$$\phi_{\Delta\Sigma}[k]=2\pi\sum_{j\le k}\big(y[j]-\alpha\big)=2\pi\,(1-z^{-1})^{m-1}e[k]\quad[\text{rad}] .$$

（累加在 $z$ 域是 $1/(1-z^{-1})$，恰好吃掉一階整形：$m$ 階頻率整形 → $m-1$ 階 相位整形。）

（iii）白噪序列的 PSD。 取樣率 $f_{ref}$ 的白序列，功率 $\sigma_e^2$ 平鋪在 $\pm f_{ref}/2$（雙邊記帳）→ 每 Hz 密度 $\sigma_e^2/f_{ref}=\Delta^2/(12f_{ref})$；離散差分的 頻率響應大小 $\lvert1-e^{-j2\pi f/f_{ref}}\rvert=2\lvert\sin(\pi f/f_{ref})\rvert$。合起來 （referred to 輸出相位、尚未經環路）：

$$\mathcal{L}_{\Delta\Sigma}(f)=\frac{(2\pi\Delta)^2}{12\,f_{ref}}\Big[2\sin\Big(\frac{\pi f}{f_{ref}}\Big)\Big]^{2(m-1)},\qquad S_{\Delta\Sigma}(f)=2\,\mathcal{L}_{\Delta\Sigma}(f)=\frac{(2\pi\Delta)^2}{6\,f_{ref}}\Big[2\sin\Big(\frac{\pi f}{f_{ref}}\Big)\Big]^{2(m-1)}$$

（$S_{\Delta\Sigma}$ 單位 $\text{rad}^2/\text{Hz}$，單邊）。factor-of-2 記帳 flag（每次都標）： 文獻慣用的 $1/12$ 版本是雙邊記帳，數值上剛好等於 SSB 的 $\mathcal{L}$（因為 $\mathcal{L}\approx\tfrac12S_\phi$ 的 $\tfrac12$ 抵銷單邊化的 $\times2$）；嚴格的本站單邊 $S_\phi$ 慣例要 $\times2$（變 $1/6$）。兩種寫法文獻都有，引用時務必說明你讀的是哪一種—— 這與 [P1] Eq.(21) 的 /4（SSB 記帳）vs 時域乾淨版 /2 是同一類 factor-of-2 問題。

（iv）沒有 $\times N^2$！ 這一項與 $S_{ref}$ 同樣從 PFD 端進環、同樣被 $\lvert H_{lp}\rvert^2$ 低通，但不乘 $N^2$：誤差本來就以「VCO cycle」計數，$2\pi$ 已是 輸出相位的 rad。若你堅持 referred to divider 輸出（每 cycle 只算 $2\pi/N$ rad），到輸出 還要 $\times N$、功率 $\times N^2$，$N^2$ 恰好對消。新手預算表最常見的錯就是替它多乘 $N^2$。

Dimension check：$(2\pi\Delta)^2$ [rad²]（$\Delta$ 是無因次的 cycle 數）$\times$ $1/(12f_{ref})$ [1/Hz] $\times$ 整形因子 [無因次] $=\text{rad}^2/\text{Hz}$ ✓。

進預算：第三項

$$S_{out}(f)=\big(S_{ref}N^2+S_{cp}\big)\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2+S_{\Delta\Sigma}(f)\,\lvert H_{lp}\rvert^2 .$$

它與 CP 雜訊同路徑（低通），但形狀完全不同：$f\ll f_{ref}$ 時 $2\sin(\pi f/f_{ref})\approx2\pi f/f_{ref}$，所以

$$S_{\Delta\Sigma}\propto f^{\,2(m-1)}$$

——上升 $20(m-1)$ dB/dec 的斜坡（MASH-1-1-1：$+40$ dB/dec），到 $f_{ref}/2$ 封頂 （整形因子最大 $2^{2(m-1)}=16$，即 $+12.0$ dB）。它不是地板、是從低頻爬上來的牆； 環路要在牆爬到礙事之前用 $\lvert H_{lp}\rvert^2$ 把它砍掉。

兩個壓制旋鈕（為什麼高 $f_{ref}$、窄 BW 有效）：

• $f_{ref}$ 開高：固定 $f\ll f_{ref}$ 下 $\mathcal{L}_{\Delta\Sigma}\propto f^{2(m-1)}/f_{ref}^{\,2m-1}$——$f_{ref}$ 加倍就降 $(2m-1)\times3.01\approx15.05$ dB（$m=3$）。直觀：總量化功率 $\Delta^2/12$ 固定，攤到 更寬的 Nyquist 頻寬，且整形分母的 $f_{ref}$ 變大。
• loop BW 收窄：in-band spot 值不變（$\lvert H_{lp}\rvert^2\approx1$），但低通提早攔截 斜坡——第三項的峰落在 $\sim f_n$ 附近、量級 $\propto f_n^{2(m-1)}$（$m=3$：$f_n$ 減半、 峰降 12 dB）；磚牆估計其積分功率 $\propto f_n^{2m-1}$（$f_n^5$，對 BW 極度敏感）。 這與 U 形右臂「窄 BW 壓 in-band」同方向，但與 ring VCO 要寬 BW 直接衝突—— fractional-N + 吵 VCO 是預算上最難的組合，也是低雜訊 fractional-N 合成器偏好 LC VCO 的原因之一。

toy-model 誠實警告（重要）：本頁的 type-II 二階 $\lvert H_{lp}\rvert^2$ 在 $f_n$ 外只掉 $-20$ dB/dec，追不上 $m=3$ 的 $+40$ dB/dec 上升——所以在這個 toy 模型裡第三項過了 $f_n$ 仍以淨 $+20$ dB/dec 續爬，直到 $\sin$ 封頂：$f_n=100$ kHz 時峰值 $-103.6$ dBc/Hz 落在 $\approx18.6$ MHz，比同 offset 的 VCO 項（$-125.4$ dBc/Hz）還高約 22 dB。真實 fractional-N 迴路因此必加 loop-filter 高頻極點（三階／四階環），讓 out-of-band 滾降快過 $20(m-1)$ dB/dec（外部標準做法，見 Gardner、Razavi 教材；非本站 5 篇 PDF）。這正是 「紙上第三項看似無害、silicon 上高頻 hump 冒出來」的經典事故來源。

Worked example（例 3：MASH-1-1-1 的 spot 貢獻）

例 3：MASH-1-1-1（$m=3$）、$f_{ref}=50$ MHz、$\Delta=1$、$\zeta=0.707$。求 $f=1$ MHz 處的 $\mathcal{L}_{\Delta\Sigma}$（先不含環路，再分別以 $f_n=1$ MHz 與 100 kHz 過 $\lvert H_{lp}\rvert^2$），與本頁 in-band 地板 $-121.2$ dBc/Hz 相比。

逐步代入：

1. 前置因子：$\dfrac{(2\pi\times1)^2}{12\times50\times10^6}=\dfrac{39.478}{6\times10^8}=6.580\times10^{-8}\ \text{rad}^2/\text{Hz}$。
2. 整形因子：$2\sin\big(\pi\times10^6/(5\times10^7)\big)=2\sin(0.06283\ \text{rad})=0.12558$； 取 $2(m-1)=4$ 次方 → $2.487\times10^{-4}$（無因次）。
3. 未經環路：$6.580\times10^{-8}\times2.487\times10^{-4}=1.636\times10^{-11}$ → $\mathcal{L}_{\Delta\Sigma}(1\text{ MHz})=-107.9$ dBc/Hz。
4. $f_n=1$ MHz：$\lvert H_{lp}(1\text{ MHz})\rvert^2=1.50$（$+1.76$ dB）→ $-106.1$ dBc/Hz—— 比地板 $-121.2$ dBc/Hz 高 15 dB，in-band 預算全毀：BW 開太寬，斜坡在 1 MHz 已爬到頂 還被 peaking 加持。
5. $f_n=100$ kHz：$\lvert H_{lp}\rvert^2=0.0201$（$-17.0$ dB）→ $-124.8$ dBc/Hz——壓到地板下 3.6 dB，spot 上安全（但高頻 hump 要另檢查，見上面的 toy-model 警告）。
6. 或者不動 BW、把 $f_{ref}$ 開到 100 MHz：未經環路變 $-122.9$ dBc/Hz，改善 15.04 dB （理論漸近 $15.05$ dB ✓）。

Dimension check：$\text{rad}^2/\text{Hz}\times$ 無因次 $=\text{rad}^2/\text{Hz}$； $10\log_{10}$ 後讀 dBc/Hz ✓。

import numpy as np
from simulations.common.pll_utils import H_lowpass_mag2

fref, m, Delta, f = 50e6, 3, 1.0, 1e6
P = (2*np.pi*Delta)**2/(12*fref)
shape = (2*np.sin(np.pi*f/fref))**(2*(m - 1))
raw = P*shape
print(f"{P:.4e}", f"{shape:.4e}", round(10*np.log10(raw), 2))
# -> 6.5797e-08 2.4871e-04 -107.86（前置因子 rad^2/Hz、整形因子、未經環路 dBc/Hz）
for fn in (1e6, 1e5):
    lp = H_lowpass_mag2(np.array([f]), fn, 0.707)[0]
    print(round(fn/1e3), round(10*np.log10(raw*lp), 2))
# -> 1000 -106.1, 100 -124.83（fn=1 MHz vs 100 kHz 的 L_ΔΣ(1 MHz)，dBc/Hz）
raw2 = (2*np.pi*Delta)**2/(12*100e6)*(2*np.sin(np.pi*f/100e6))**(2*(m - 1))
print(round(10*np.log10(raw/raw2), 2))
# -> 15.04（f_ref 50→100 MHz 的改善 dB；漸近 (2m-1)x3.01=15.05）

fs = np.logspace(3, np.log10(25e6), 200_000)
LdS = P*(2*np.sin(np.pi*fs/fref))**(2*(m - 1))*H_lowpass_mag2(fs, 1e5, 0.707)
k = int(np.argmax(LdS))
print(round(10*np.log10(LdS[k]), 2), round(fs[k]/1e6, 2))
# -> -103.6 18.55（toy 二階環下第三項的高頻 hump：dBc/Hz、MHz）

適用與失效（ΔΣ 白噪模型）

條件	成立時	失效時
$e[k]$ 白噪、均勻	$\alpha$「忙碌」（無短週期 limit cycle）或有 dither	$\alpha$ 為簡單分數（如 $1/8$）→ 週期 pattern → fractional spur（離散尖刺，不是連續譜）
PFD/CP 線性	高頻整形雜訊被環路濾掉	CP up/down mismatch、非線性 → 高頻雜訊摺回 in-band（noise folding），實測比公式差
環路滾降快過斜坡	積分受控、hump 不出現	二階環 $-20$ dB/dec 對 $m=3$ 不夠（本節 toy 已示範 $-103.6$ dBc/Hz 的 hump）
量化誤差主導	上式即第三項	DTC 輔助、digital PLL 等其他 fractional 技巧的殘差另計（外部文獻）

design knobs 清單

旋鈕	影響	怎麼調
loop BW $f_n$	U 形最低點；in/out 交越	$f_n^\*\propto\sqrt{S_{vco}\text{係數}/(S_{ref}N^2+S_{cp})}$；VCO 吵→開大
除頻比 $N$	in-band 地板 $\times N^2$	降 $N$（高頻參考、fractional-N）壓 in-band；但分數雜散要管
charge-pump 電流雜訊	in-band 平坦底 $S_{cp}$	加大 CP 電流、降 mismatch；過大會耗功率
阻尼比 $\zeta$	$f_n$ 附近 peaking	$\zeta\approx0.7$–$1$ 壓鼓包；太小欠阻尼尖峰
VCO $\Gamma_{rms}/q_{max}$	$S_{vco}$ 高低（ISF！）	加大 swing $q_{max}$、壓 $\Gamma_{rms}$（LC 取代 ring）→ 可放鬆 $f_n$
reference $1/f$	close-in 翹起	選低 $1/f$ 晶體；窄 BW 也壓不掉被 $N^2$ 放大的 ref 1/f
CP 電流 mismatch	reference spur	trim/校準 charge-pump；窄 BW 衰 spur 但放 VCO
ΔΣ 階數 $m$、$f_{ref}$（fractional-N）	第三項斜坡 $+20(m-1)$ dB/dec、量級 $\propto1/f_{ref}^{2m-1}$	$f_{ref}$ 加倍 $-15$ dB（$m=3$）；收窄 $f_n$ 砍斜坡；loop filter 加極點壓高頻 hump

與 SerDes 的關聯

PLL 輸出的 $\sigma_t$（本頁右圖最低點 $\approx259$ fs）就是餵給高速串列收發器 （SerDes）取樣時脈的抖動預算。在 serdes_clocking_connection 裡，這個 $\sigma_t$ 直接決定眼圖（eye diagram）的水平閉合與 BER（bit error rate）：UI（unit interval，單位間隔）越短（資料率越高），同樣的 $\sigma_t$ 吃掉的眼寬比例越大。所以選對 loop BW 把 PLL jitter 壓到最低，是整條 SerDes link 預算的源頭。CDR（時脈資料回復）本身也是 一個 PLL，它對輸入 jitter 的 jitter-tolerance（容忍）轉移就是這裡的 $\lvert H_{lp}\rvert^2$ （低頻 jitter 追得上→容忍、高頻→靠眼圖裕度），見 lab_13_pll_cdr_transfer。

適用與失效條件

條件	成立時	失效時
各源不相關	功率直接相加（本頁加總式）	若 CP 與 divider 相關，需含交叉項
線性 PLL（小相位誤差）	type-II 二階閉環有效	大失鎖/slew → 非線性，轉移函數不成立
VCO 為 $1/f^2$（白噪上轉）	$S_{vco}=k/f^2$，本頁 U 形	含 flicker（$1/f^3$ close-in）→ 最佳 BW 偏移、要重積分
忽略 loop-filter 與 spur	toy 預算夠用	精確設計要納 $S_{lf}$、reference spur、fractional 雜散
整數-N	reference $\times N^2$	fractional-N：ΔΣ 量化雜訊第三項（本頁「fractional-N 的第三項」節已補）

重點回顧

• PLL 輸出預算：$S_{out}=(S_{ref}N^2+S_{cp})\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2$（規範 11.2）。
• in-band 跟 ref/CP（被 $N^2$ 放大、低通）、out-of-band 跟 VCO（高通、$1/f^2$ 漏出），交越在 $f_n$。
• VCO 那一項就是本站 ISF 結果 $S_{vco}\propto\Gamma_{rms}^2/q_{max}^2\cdot S_i/f^2$。
• reference spur 是離散尖刺（CP mismatch/leakage 的 $f_{ref}$ 漣波），窄 BW 可壓但犧牲 VCO 抑制。
• 最佳 loop BW：對 $\int S_{out}df$ 求極小，$f_n^\*\propto\sqrt{S_{vco}/(S_{ref}N^2+S_{cp})}$； 太窄 VCO 漏出、太寬 ref/CP 漏出。lab_20 數值：$f_n^\*\approx6.90$ MHz、$\sigma_t\approx259$ fs。
• 這顆 ring-PLL U 形左臂比右臂陡 → 偏好稍大的 loop BW。
• type-II 帶零點必有 peaking：$f_{pk}=f_n\sqrt{2/(s+1)}$、 $\lvert H_{lp}\rvert^2_{max}=(s+1)^2/[(s-1)(s+3)]$，$s=\sqrt{1+8\zeta^2}$； $\zeta=0.707\to2.09$ dB @ $0.786f_n$（峰值恰為黃金比例 $\varphi$）。級聯時峰值 dB 相加 → 電信規格 0.1 dB（需 $\zeta\approx4.3$）：單顆最佳 $\ne$ 級聯最佳。
• fractional-N 第三項： $\mathcal{L}_{\Delta\Sigma}=\frac{(2\pi\Delta)^2}{12f_{ref}}[2\sin(\pi f/f_{ref})]^{2(m-1)}\lvert H_{lp}\rvert^2$ （SSB 讀法；本站單邊 $S_\phi$ 要 $\times2$），無 $\times N^2$、$+40$ dB/dec（$m=3$）上爬； $f_{ref}$ 加倍 $-15$ dB、窄 BW 砍斜坡；二階環壓不住 $m=3$ 的高頻 hump（要加濾波極點）。

延伸閱讀

• 兩條轉移函數的推導與 jitter transfer：lab_13_pll_cdr_transfer
• VCO 那一項從哪來（ISF→$1/f^2$）：white_noise_to_phase_noise
• 為什麼 ring 的 $S_{vco}$ 高、LC 低：lc_vs_ring
• 把 $\sigma_t$ 餵進 eye/BER：serdes_clocking_connection
• 預算的模擬腳本：simulations/lab_20_pll_budget.py
• fractional-N ΔΣ 整形的經典出處：T. A. D. Riley, M. A. Copeland, and T. A. Kwasniewski, "Delta-Sigma Modulation in Fractional-N Frequency Synthesis," IEEE J. Solid-State Circuits, vol. 28, no. 5, pp. 553–559, May 1993（外部文獻，非本站 5 篇 PDF）
• type-II 環路、PM 映射與 jitter-peaking 規格的標準教材：F. M. Gardner, Phaselock Techniques, 3rd ed., Wiley, 2005；B. Razavi, Design of CMOS Phase-Locked Loops, Cambridge Univ. Press, 2020（外部文獻，非本站 5 篇 PDF）
