時脈鏈雜訊記帳：×N、÷N、PLL、buffer 一頁查表

先備：psd_phase_noise_jitter（$S_\phi$、$\mathcal{L}$、phase↔time 換算）、pll_noise_budget（$\lvert H_{lp}\rvert^2,\lvert H_{hp}\rvert^2$ 與五源預算——本頁直接沿用、不重推）、white_noise_to_phase_noise（VCO 那條 $-148$ dBc/Hz 從哪來）｜ 接下來：serdes_clocking_connection、exercises

真實系統裡沒有「一顆振盪器直接用」這回事：參考晶體被 PLL 倍頻上去、再被除頻器分下來、 一路又過好幾級 buffer 才到取樣器。系統工程師每天的問題是：給我源頭的 $\mathcal{L}(f)$， 時脈樹（clock tree）每一個節點的 $\mathcal{L}(f)$ 是多少？最後那個 clock 的積分 jitter 是多少？ 好消息是：整條鏈的記帳只需要四條規則。這頁把四條規則各自逐步推導（不跳步、帶單位、 給失效條件），然後用一條完整的 worked chain 把它們串起來算到底。

物理直覺（先講結論）：時脈鏈上發生在相位身上的事，只有兩種—— (1) 確定性的相位縮放：×N 把相位乘 $N$（$+20\log_{10}N$ dB）、÷N 把相位除 $N$ （$-20\log_{10}N$ dB）、PLL 在 in-band 對 reference 做 ×N 並低通、對 VCO 高通。 縮放作用在整條曲線上，offset 軸不動。 (2) 加成的獨立雜訊：buffer 與 divider 自己的雜訊床（floor），與輸入相位不相關， 功率相加（絕不是 dB 相加）。 另外有一個漂亮的守恆量：理想 ×N/÷N 下，以秒計的時間抖動 $\sigma_t$ 完全不變—— 變的只是「同一個秒數誤差佔一個週期的角度比例」。

第 0 步：一頁查表（先給結論，推導在後）

元件	相位關係	$\mathcal{L}(f)$ 記帳	主要失效條件
理想 ×N 倍頻	$\phi_{out}=N\,\phi_{in}$	$\mathcal{L}+20\log_{10}N$（整條曲線平移）	小角近似（$\sigma_\phi\times N$ 變大）、offset 接近 $f_{ref}/2$
理想 ÷N 除頻	$\phi_{out}=\phi_{in}/N$	$\mathcal{L}-20\log_{10}N$	取樣摺疊（offset 接近 $f_{out}/2$）、divider 自身床
過 PLL（×N）	in-band 跟 ref、out-of-band 跟 VCO	$N^2S_{ref}\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2$	純二階 loop 的 ref 尾巴（本頁第 6 步實算）
buffer / divider 床	$\phi_{out}=\phi_{in}+\phi_{add}$	$10\log_{10}\big(10^{\mathcal{L}_{in}/10}+10^{\mathcal{L}_{buf}/10}\big)$	相關雜訊（共 supply/bias）時不能直接功率相加

慣例聲明（factor-of-2 紀律，全頁一致）：本頁所有 $\mathcal{L}$ 都是 SSB（單邊帶）dBc/Hz， 與 $S_\phi$ 的換算用小角近似 $\mathcal{L}=\tfrac12 S_\phi$（規範公式 16；noise_utils 同一慣例）。 worked chain 的 VCO 錨點 $-148$ dBc/Hz @ 1 MHz 是站內 canonical 例 B，用 [P1] Eq.(21), p.185 的 「/4」SSB 記帳；乾淨時域推導的「/2」版本會給 $-145$（差 3 dB 的著名慣例之爭，見 white_noise_to_phase_noise）。本頁四條規則本身 （$\pm20\log_{10}N$、功率相加）都是比值運算：只要輸入輸出用同一個慣例，/2 或 /4 都會對消， 規則的數字不受慣例影響——這是為什麼記帳規則可以放心查表。

規則 1：理想 ×N 倍頻 —— 為什麼是 $+20\log_{10}N$

第 1 步（把訊號寫成相位的函數）。 用 [P1] Eq.(1), p.181 的分解，取正弦波形：

$$V_{in}(t)=\cos\big(\Phi_{in}(t)\big),\qquad \Phi_{in}(t)=\omega_{ref}\,t+\phi_{in}(t)$$

$\Phi_{in}$ 是總相位（rad），$\phi_{in}$ 是 excess phase（rad），$\omega_{ref}=2\pi f_{ref}$（rad/s）。

第 2 步（理想倍頻器＝無記憶非線性＋帶通）。 任何無記憶非線性 $g(\cdot)$ 作用在 $\cos\Phi$ 上，因為 $g(\cos\Phi)$ 對 $\Phi$ 是 $2\pi$ 週期函數，可展開成對 $\Phi$ 的傅立葉級數：

$$g\big(\cos\Phi(t)\big)=\sum_{k=0}^{\infty}a_k\cos\big(k\,\Phi(t)+\theta_k\big)$$

關鍵在引數：每一項都是「瞬時總相位的整數倍 $k\Phi(t)$」——無記憶元件沒有時間概念， 只能對「當下的相位」動作，所以 excess phase 被原封不動地帶著走。

第 3 步（帶通取第 $N$ 諧波）。 以 $N f_{ref}$ 為中心的帶通濾波器取 $k=N$ 那一項：

$$V_{out}(t)\propto\cos\big(N\Phi_{in}(t)\big)=\cos\big(N\omega_{ref}\,t+N\phi_{in}(t)\big) \quad\Longrightarrow\quad \boxed{\ \phi_{out}(t)=N\,\phi_{in}(t)\ }$$

這是逐時刻成立的恆等式——$\phi_{in}$ 的每一個頻率成分都被乘 $N$，沒有任何頻率選擇性。

第 4 步（換成 PSD 與 dB）。 相位乘 $N$（幅度），功率譜密度乘 $N^2$：

$$S_{\phi,out}(f)=N^2\,S_{\phi,in}(f)\ \ [\text{rad}^2/\text{Hz}],\qquad \mathcal{L}_{out}(f)=\mathcal{L}_{in}(f)+20\log_{10}N\ \ [\text{dBc/Hz}]$$

第二式用了 $\mathcal{L}=\tfrac12 S_\phi$——輸入輸出同一慣例，$\tfrac12$ 對消，所以 $+20\log_{10}N$ 與 /2-vs-/4 慣例無關。$N=50$ 時 $+20\log_{10}50=+33.98$ dB $\approx+34$ dB。

• 物理意義：倍頻不創造雜訊。它把「同一個絕對時間抖動」放大成 $N$ 倍的角度—— 輸出一個週期只有輸入的 $1/N$ 長，同樣的秒數誤差佔輸出週期的比例是 $N$ 倍。
• offset 軸不動（常見錯誤）：被乘 $N$ 的是相位幅度，不是相位起伏的節奏。 $\mathcal{L}$ 曲線整條垂直上移 $20\log_{10}N$，水平軸（offset $f$）完全不變。
• Dimension check：$N$ 無因次、$\phi$ 為 rad、$S_\phi$ 為 rad²/Hz、$20\log_{10}N$ 為 dB ✓。
• 時間抖動守恆：$\Delta t_{out}=\dfrac{\phi_{out}}{2\pi N f_{ref}}=\dfrac{N\phi_{in}}{2\pi N f_{ref}} =\dfrac{\phi_{in}}{2\pi f_{ref}}=\Delta t_{in}$——以秒計的 edge 誤差不變（後面第 5 步用數值驗證）。

失效條件：(1) 小角近似——$\sigma_{\phi,out}=N\sigma_{\phi,in}$，$N$ 大時（例如 $N=1000$，$+60$ dB）可能逼近 1 rad，$\mathcal{L}\approx\tfrac12 S_\phi$ 崩潰，載波能量重新分佈 成 Lorentzian（線寬擴散常數 $D$ 放大 $N^2$ 倍，見 lorentzian_linewidth）；(2) 邊帶重疊——offset 接近 $f_{ref}/2$ 時第 $N\pm1$ 諧波的裙帶混進帶通；(3) 真實倍頻器有自己的加成床（規則 4）。

ILCM 補充：本規則假設「無記憶非線性＋帶通」——這種倍頻器不創造雜訊，只把輸入的 excess phase 原封不動放大 $N$ 倍。真實的 injection-locked clock multiplier（ILCM，注入鎖定 倍頻器）不是這種機器：它是一顆被鎖定的振盪器，載波路徑仍是確定性的 $\phi_{out}\approx N\phi_{in}$ （in-band 參考雜訊照樣吃 $N^2S_{ref}$、$+20\log_{10}N$，與本規則一致），但它自己的自由跑 相位雜訊被一階離散時間迴路高通整形（corner $\approx\beta f_{ref}/2\pi$，$\beta$=每根參考 脈衝的 realignment factor）取代了本規則「乾淨常數移位」的假設——offset 越過 corner，輸出 雜訊由 ILCM 自己的振盪器品質決定，不再是 $+20\log_{10}N$ 能描述的。完整推導見 subharmonic_injection。

規則 2：理想 ÷N 除頻 —— $-20\log_{10}N$ 的嚴格出處

quadrature_and_coupled_oscillators 頁在 ÷2 產生 I/Q 那節直接引用了 $\mathcal{L}_{out}=\mathcal{L}_{in}-20\log_{10}N$；這裡是那條式子的 嚴格推導之家，兩頁數字一致（÷2 即 $-6.02$ dB）。

第 1 步（輸入 edge 的時刻）。 輸入第 $k$ 個上升過零點 $t_k$ 由總相位定義： $\Phi_{in}(t_k)=2\pi k$。代入 $\Phi_{in}=\omega_{ref}t+\phi_{in}(t)$ 解出：

$$t_k=k\,T_{ref}-\frac{\phi_{in}(t_k)}{\omega_{ref}} \qquad\Longrightarrow\qquad \delta t_k=-\frac{\phi_{in}(kT_{ref})}{\omega_{ref}}$$

第二式用了「$\phi$ 慢變」（offset $\ll f_{ref}$）把 $\phi_{in}(t_k)$ 換成 $\phi_{in}(kT_{ref})$。 Dimension check：$[\text{rad}]/[\text{rad/s}]=[\text{s}]$ ✓。

第 2 步（除頻器只丟 edge、不搬 edge）。 理想 ÷N 是個 edge-picking 機器：每 $N$ 個輸入 edge 輸出一個，而且輸出 edge 的時刻就是被選中的那個輸入 edge 的時刻。所以絕對時間誤差 $\delta t$ 原封不動傳到輸出：

$$\delta t^{(out)}_m=\delta t_{mN}$$

第 3 步（把時間誤差摺回輸出載波的相位）。 輸出載波 $\omega_{out}=\omega_{ref}/N$。輸出的 excess phase 由同一條相位定義反推（$\Phi_{out}(t'_m)=2\pi m$，$t'_m=mT_{out}+\delta t_m$）：

$$\phi_{out}=-\,\omega_{out}\,\delta t^{(out)} =\frac{\omega_{out}}{\omega_{ref}}\,\phi_{in} \qquad\Longrightarrow\qquad \boxed{\ \phi_{out}=\frac{\phi_{in}}{N}\ }$$

第 4 步（PSD 與 dB）。

$$S_{\phi,out}(f)=\frac{S_{\phi,in}(f)}{N^2},\qquad \mathcal{L}_{out}(f)=\mathcal{L}_{in}(f)-20\log_{10}N$$

÷2 即 $-20\log_{10}2=-6.02$ dB。物理意義：同一個秒數的抖動，攤在 $N$ 倍長的週期上， 角度小 $N$ 倍。與規則 1 完全對稱：×N 再 ÷N，$\mathcal{L}$ 回到原點，$\sigma_t$（秒）全程不變。

小測驗（先自己算，再檢查）

先自己算：理想 ÷2 除頻對 L(f) 的改變量 = ？（以 dB 作答，含負號）

dB

判定：相對誤差 ±1% 內算對；可用科學記號輸入。

失效條件（兩個都重要）：

1. 取樣摺疊（aliasing）：$\phi_{out}$ 只在輸出 edge 的時刻有定義——這是一個以 $\sim f_{out}$ 取樣的系統。輸入相位雜訊中 offset 高於 $\sim f_{out}/2$ 的成分會摺回輸出頻帶；對平坦的 寬頻 noise floor，除頻賺不滿 $20\log_{10}N$（摺疊把功率疊回來）。乾淨的 $-20\log_{10}N$ 只對 offset $\ll f_{out}$ 的 close-in 雜訊成立。（外部文獻，非本站 5 篇 PDF；標準除頻器 雜訊模型見本頁末 Egan。）
2. divider 自身的床：真實除頻器（CML latch、TSPC）有自己的加成床（規則 4），常常比 「被除乾淨的訊號」高——除頻之後輸出永遠不會好過 divider 自己的床。

與 [P4] 的關係：注入鎖定除頻器（ILFD）用 ISF 的第 2 諧波把 $2f_0$ 鎖到 $f_0$ 實作 ÷2 （[P4]，Part II 的 frequency division，見 paper_004）。÷N 的相位記帳 （$\phi/N$）對 ILFD 的載波路徑同樣成立；但 ILFD 靠近 lock range 邊緣時有自己的雜訊行為， 不在本頁的理想記帳內。

規則 3：過 PLL —— reference 走「×N＋低通」、VCO 走「高通」

PLL 是規則 1 的閉迴路實作：divider 把輸出拉回 $f_{ref}$ 比相，等於強迫「輸出相位 $=N\times$ 參考相位」——所以 reference 雜訊先吃 $+20\log_{10}N$（規則 1），再被閉環 低通 $\lvert H_{lp}\rvert^2$ 整形；VCO 自己的雜訊被高通 $\lvert H_{hp}\rvert^2$ 整形：

$$S_{out}(f)=N^2\,S_{ref}(f)\,\lvert H_{lp}(f)\rvert^2+S_{vco}(f)\,\lvert H_{hp}(f)\rvert^2 \qquad[\text{rad}^2/\text{Hz}]$$

兩條轉移函數（type-II 二階，$\omega_n,\zeta$）與完整五源預算已在 pll_noise_budget 逐步推導並驗證，本頁直接沿用不重推 （該頁也含 charge-pump 床 $S_{cp}\lvert H_{lp}\rvert^2$；本頁 worked chain 為了聚焦四條規則， 把 CP 床併入「in-band 床」概念、數值上略去，標 illustrative）。查表用的 brick-wall（磚牆） 記帳是它的漸近版本：

• in-band（$f\ll f_n$）：$\lvert H_{lp}\rvert^2\to1$、$\lvert H_{hp}\rvert^2\to0$ ⇒ $\mathcal{L}_{out}\approx\mathcal{L}_{ref}+20\log_{10}N$。
• out-of-band（$f\gg f_n$）：$\lvert H_{lp}\rvert^2\to0$、$\lvert H_{hp}\rvert^2\to1$ ⇒ $\mathcal{L}_{out}\approx\mathcal{L}_{vco}$（VCO 自由跑的裙邊）。
• 切換點取 loop bandwidth $f_n$。

Dimension check：$S$ 皆 rad²/Hz、$N^2$ 與 $\lvert H\rvert^2$ 無因次 ✓。 brick-wall 版本好用但有一個著名的坑——純二階 loop 的 reference 尾巴，第 6 步用數值攤開。

規則 4：buffer / divider 的加成床 —— 功率相加，絕不是 dB 相加

第 1 步（buffer 為什麼是「加成」）。 buffer 對 edge 做再生（regeneration）：輸入波形穿過 切換門檻的瞬間，buffer 內部 device 的雜訊電壓 $v_n$（V）疊在門檻上，把輸出 edge 推移

$$\Delta t_{add}=\frac{v_n(t_k)}{SR}\qquad \Big[\frac{\text{V}}{\text{V/s}}=\text{s}\Big]\ \checkmark$$

（$SR$＝穿越門檻處的 slew rate，V/s。這與 waveform_slope 的「斜率小處最敏感」是同一件事。） $v_n$ 來自 buffer 自己的 device，與輸入時脈的相位不相關。

第 2 步（不相關 ⇒ PSD 相加）。 相位上這是純加法：

$$\phi_{out}=\phi_{in}+\phi_{add} \qquad\Longrightarrow\qquad S_{\phi,out}(f)=S_{\phi,in}(f)+S_{buf}(f)$$

（交叉項 $\langle\phi_{in}\phi_{add}\rangle=0$。）換成 dBc/Hz 就得到查表式——注意必須 先轉線性、相加、再轉回 dB：

$$\boxed{\ \mathcal{L}_{out}(f)=10\log_{10}\Big(10^{\mathcal{L}_{in}(f)/10}+10^{\mathcal{L}_{buf}(f)/10}\Big)\ }$$

兩個 $\mathcal{L}$ 都是同載波、同慣例的 SSB，$\mathcal{L}=\tfrac12 S_\phi$ 的 $\tfrac12$ 在等式兩邊對消——所以直接用 $\mathcal{L}$ 記帳合法，與 /2-vs-/4 慣例無關。

第 3 步（乘法 vs 加法——本頁最重要的分類）。 規則 1–3 是乘法：把「進來的」相位整條縮放/整形，源頭乾淨、輸出就乾淨。 規則 4 是加法：buffer 加進新的、獨立的雜訊，輸出永遠不會好過 buffer 自己的床—— 再乾淨的源頭過一級吵 buffer 就毀了。這就是「floor dominates」的意思。

第 4 步（什麼時候床當家——dB 加法表）。 設訊號比床高 $\Delta$ dB，代價是 $10\log_{10}(1+10^{-\Delta/10})$：

$\Delta=\mathcal{L}_{in}-\mathcal{L}_{buf}$	輸出比 $\mathcal{L}_{in}$ 高	誰當家
$+20$ dB（訊號高很多）	$+0.04$ dB	床完全隱形
$+10$ dB	$+0.41$ dB	床開始可見
$+6$ dB	$+0.97$ dB	—
$+3$ dB	$+1.76$ dB	—
$0$ dB（一樣高）	$+3.01$ dB	各半
$-10$ dB（訊號低於床）	輸出 $\approx\mathcal{L}_{buf}+0.41$	床當家，輸出被鉗住

第 5 步（平坦床 ⇒ 白 phase noise ⇒ 一條好記的 jitter 公式）。 平坦的 $\mathcal{L}_{buf}$ 就是白相位雜訊，積分頻寬 $B$（Hz）內它自己貢獻的 rms jitter：

$$\sigma_{t,add}=\frac{1}{2\pi f_0}\sqrt{2\cdot10^{\mathcal{L}_{buf}/10}\cdot B}$$

（$2\times$ 是 $\mathcal{L}\to S_\phi$ 的小角換算，規範公式 16；再用規範公式 19 積分。） 數值：$\mathcal{L}_{buf}=-155$ dBc/Hz、$B\approx100$ MHz、$f_0=2.5$ GHz： $\sigma_{t,add}=\sqrt{2\times3.16\times10^{-16}\times10^8}\,/(2\pi\times2.5\times10^9) =2.51\times10^{-4}/1.571\times10^{10}=16.0$ fs。 Dimension check：$\sqrt{[\text{rad}^2/\text{Hz}]\cdot[\text{Hz}]}=[\text{rad}]$， $[\text{rad}]/[\text{rad/s}]=[\text{s}]$ ✓。（這個 16.0 fs 等下會在 worked chain 的分解裡 原封不動出現。）

小測驗（先自己算，再檢查）

先自己算：buffer 平坦床 L_buf=−155 dBc/Hz、積分頻寬 B=100 MHz、f₀=2.5 GHz 時 σ_t,add = ？（以 fs 作答）

fs

判定：相對誤差 ±2% 內算對；可用科學記號輸入。

四條規則的常數先用一個可核對的 Python 塊釘死（# -> 後面就是實跑輸出）：

import numpy as np
print(round(20*np.log10(50), 2))   # -> 33.98
print(round(20*np.log10(2), 2))    # -> 6.02
print(round(10*np.log10(1 + 10**(-20/10)), 2))  # -> 0.04
print(round(10*np.log10(1 + 10**(-10/10)), 2))  # -> 0.41
print(round(10*np.log10(1 + 10**(-6/10)), 2))   # -> 0.97
print(round(10*np.log10(1 + 10**(-3/10)), 2))   # -> 1.76
print(round(10*np.log10(1 + 10**(0/10)), 2))    # -> 3.01

第 5 步：守恆量——理想 ×N/÷N 下 $\sigma_t$（秒）不變

把規則 1 與 2 的結論並排看：×N 時 $\phi\times N$ 而載波 $f_0\times N$；÷N 時 $\phi/N$ 而 $f_0/N$。代進 $\Delta t=\phi/(2\pi f_0)$（規範公式 17），兩個 $N$ 對消：

$$\sigma_{t,out}=\frac{\sigma_{\phi,out}}{2\pi f_{0,out}} =\frac{N^{\pm1}\,\sigma_{\phi,in}}{2\pi\,N^{\pm1} f_{0,in}}=\sigma_{t,in}$$

以秒計的時間抖動是理想倍頻／除頻的不變量。 變差（或變好）的 $\mathcal{L}$ 只是 「同一個秒數誤差換算成角度」的匯率變了。這給你一個超好用的 sanity check：鏈上任何一段 「純 ×N/÷N、沒有加成床」的路徑，頭尾用同一積分頻帶算出來的 $\sigma_t$ 必須一樣。 用 worked chain 的數字驗證（5 GHz 那級 vs 理想 ÷2 後的 2.5 GHz，都不含 buffer）：

import numpy as np
from simulations.common.noise_utils import integrate_rms_jitter
f = np.logspace(4, 8, 20001)
L5G = np.where(f <= 1e6, -126.02, -148.0 - 20*np.log10(f/1e6))
st5, _ = integrate_rms_jitter(f, L5G, f0=5e9, fmin=1e4, fmax=1e8)
st25, _ = integrate_rms_jitter(f, L5G - 6.02, f0=2.5e9, fmin=1e4, fmax=1e8)
print(round(st5*1e15, 1))    # -> 22.5
print(round(st25*1e15, 1))   # -> 22.5

兩個 22.5 fs 一模一樣——÷2 讓 $\mathcal{L}$ 好了 6 dB，卻一顆 fs 都沒省。 對 SerDes 這其實是壞消息的另一面：換算成 UI 時，$\sigma_t$ 不變而 UI 變長， 所以除頻後「佔 UI 的比例」確實變小——省的是比例，不是秒數。

第 6 步：worked chain——100 MHz → ×50 PLL → 5 GHz → ÷2 → 2.5 GHz → buffer

現在把四條規則串成一條真實形狀的鏈。所有數值是 representative／illustrative （非特定矽製程），但與站內 canonical 完全一致。

參數表：

量	值	單位	說明
$f_{ref}$	100	MHz	參考頻率
$\mathcal{L}_{ref}$	$-160$（平坦床）	dBc/Hz	乾淨參考的 far-out 床（illustrative；真實晶體 close-in 會翹，本頁只看 $\ge10$ kHz）
$N$	50	—	$100\ \text{MHz}\to5\ \text{GHz}$
$f_n,\ \zeta$	1 MHz、0.707	Hz、—	type-II 二階 loop（沿用 pll_noise_budget）
VCO	$\mathcal{L}(1\,\text{MHz})=-148$、$1/f^2$	dBc/Hz	站內 canonical 例 B（[P1] Eq.(21), p.185，/4 SSB 慣例）
÷N	2	—	$5\to2.5$ GHz
$\mathcal{L}_{buf}$	$-155$（平坦床）	dBc/Hz	輸出 buffer 的加成床
積分頻帶	$10^4$–$10^8$	Hz	最終 jitter 積分

6.1 每級的 $\mathcal{L}$：in-band 看 100 kHz、out-of-band 看 10 MHz

逐步手算（brick-wall 記帳）：

1. 參考：平坦床 ⇒ 兩個 offset 都是 $-160.00$。
2. PLL 輸出（5 GHz）：
   • in-band（$100\ \text{kHz}\ll f_n$）：規則 3 ⇒ $-160+20\log_{10}50=-160+33.98=-126.02$。
   • out-of-band（$10\ \text{MHz}\gg f_n$）：VCO 自由跑，$1/f^2$ 由 1 MHz 錨點外推： $-148-20\log_{10}(10)= -168.00$。
3. ÷2（2.5 GHz）：規則 2，整條 $-6.02$ dB ⇒ $-132.04$ 與 $-174.02$。
4. 輸出 buffer：規則 4，與 $-155$ 床做功率相加：
   • 100 kHz：訊號 $-132.04$ 比床高 22.96 dB ⇒ 代價 $\approx0.02$ dB ⇒ $-132.02$（床隱形）。
   • 10 MHz：訊號 $-174.02$ 比床低 19 dB ⇒ 床當家 ⇒ $-154.95$（被鉗在 $-155$ 附近）。

節點	載波	$\mathcal{L}$(100 kHz) [dBc/Hz]	$\mathcal{L}$(10 MHz) [dBc/Hz]	當家的規則
參考	100 MHz	$-160.00$	$-160.00$	—
PLL ×50 輸出	5 GHz	$-126.02$	$-168.00$	規則 3（in-band ref+34；out-of-band VCO）
÷2 之後	2.5 GHz	$-132.04$	$-174.02$	規則 2（$-6.02$）
＋buffer（最終）	2.5 GHz	$-132.02$	$-154.95$	規則 4（10 MHz 處床當家）

同一張表用可核對的 Python 釘死：

import numpy as np
L_ref = -160.0
L_in = L_ref + 20*np.log10(50)               # 規則 1/3：in-band = ref + 20logN
print(round(L_in, 2))                        # -> -126.02
L_vco_10M = -148.0 - 20*np.log10(10e6/1e6)   # VCO 1/f²：由 1 MHz 錨點外推到 10 MHz
print(round(L_vco_10M, 2))                   # -> -168.0
div = -20*np.log10(2)                        # 規則 2
print(round(L_in + div, 2))                  # -> -132.04
print(round(L_vco_10M + div, 2))             # -> -174.02
def padd(*Ls): return 10*np.log10(sum(10**(L/10) for L in Ls))
print(round(padd(L_in + div, -155.0), 2))    # -> -132.02
print(round(padd(L_vco_10M + div, -155.0), 2))  # -> -154.95

6.2 最終 2.5 GHz 時脈的積分 jitter（10 kHz–100 MHz）

最終曲線的 brick-wall 模型：in-band 床 $-132.04$（到 $f_n=1$ MHz）、之後接被 ÷2 的 VCO 裙邊 （1 MHz 錨點 $-148-6.02=-154.02$、$1/f^2$），全程再與 $-155$ buffer 床功率相加。 用規範公式 18/19 手積（$\mathcal{L}\to S_\phi=2\times10^{\mathcal{L}/10}$）：

$$\begin{aligned} \text{in-band 床:}\quad \sigma_{\phi,1}^2&=2\times10^{-13.204}\times(10^6-10^4)=1.250\times10^{-13}\times9.9\times10^5 =1.238\times10^{-7}\ \text{rad}^2,\\[2pt] \text{VCO 裙邊:}\quad \sigma_{\phi,2}^2&=2\times10^{-15.402}\,(10^6)^2\!\left(\frac{1}{10^6}-\frac{1}{10^8}\right) =7.9\times10^{-10}\ \text{rad}^2,\\[2pt] \text{buffer 床:}\quad \sigma_{\phi,3}^2&=2\times10^{-15.5}\times(10^8-10^4)=6.32\times10^{-8}\ \text{rad}^2,\\[4pt] \sigma_\phi&=\sqrt{1.238\times10^{-7}+7.9\times10^{-10}+6.32\times10^{-8}} =4.33\times10^{-4}\ \text{rad},\\[2pt] \sigma_t&=\frac{\sigma_\phi}{2\pi\times2.5\times10^9}=27.6\ \text{fs}. \end{aligned}$$

Dimension check：$[\text{rad}^2/\text{Hz}]\times[\text{Hz}]=[\text{rad}^2]$ ✓； $[\text{rad}]/[\text{rad/s}]=[\text{s}]$ ✓。用 noise_utils 驗證（同一慣例 $S_\phi=2\mathcal{L}$）：

import numpy as np
from simulations.common.noise_utils import integrate_rms_jitter
f = np.logspace(4, 8, 20001)
L_core = np.where(f <= 1e6, -132.04, -154.02 - 20*np.log10(f/1e6))
L_tot = 10*np.log10(10**(L_core/10) + 10**(-155.0/10))
st, sp = integrate_rms_jitter(f, L_tot, f0=2.5e9, fmin=1e4, fmax=1e8)
print(round(st*1e15, 1))   # -> 27.6
print(round(sp*1e6, 1))    # -> 433.4

誰貢獻了這 27.6 fs？（simulations/fig_clock_chain.py 實跑分解，功率比）

來源	單獨 $\sigma_t$	佔 $\sigma_\phi^2$ 比例
in-band 床（reference $\times N^2$）	22.4 fs	65.9 %
buffer 床	16.0 fs	33.7 %
VCO 裙邊	1.78 fs	0.42 %
RSS 總和	27.6 fs	100 %

這張表是本頁最重要的設計訊息：這條鏈的 jitter 由「被 $\times N^2$ 抬高的 in-band 床」 與「不起眼的 buffer 床」平分天下；那顆漂亮的 $-148$ dBc/Hz VCO 幾乎隱形（0.42 %）。 花力氣再改善 VCO 是白工——記帳先做，力氣才花得對地方。 （buffer 的 16.0 fs 正是規則 4 第 5 步那條公式的數字。）

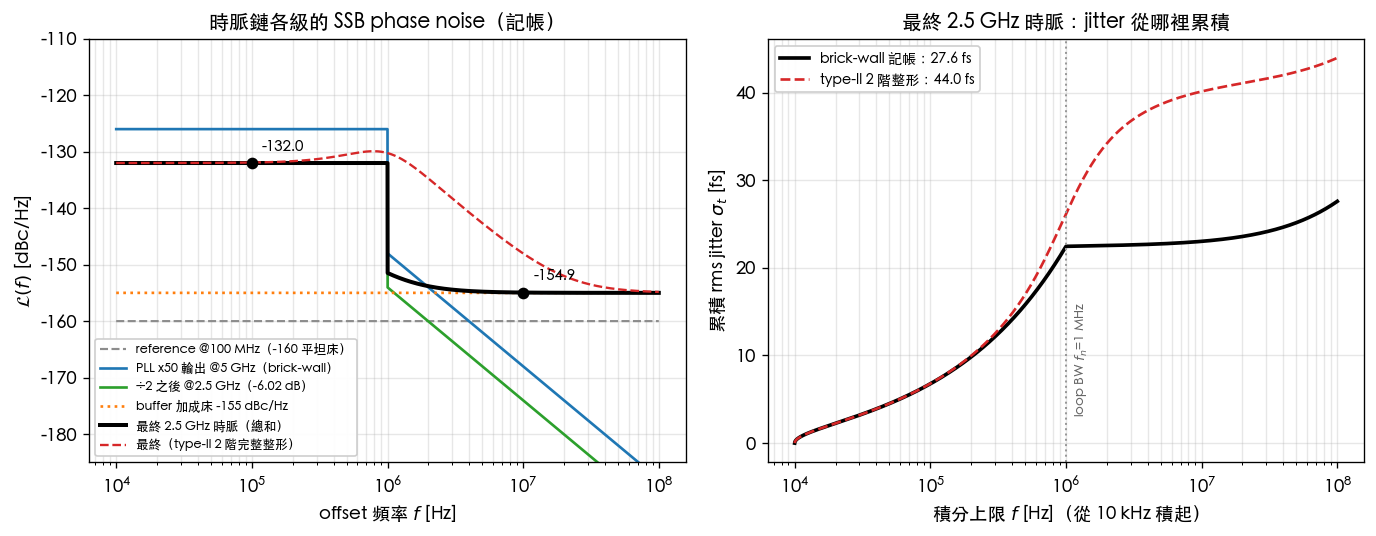

6.3 對應模擬圖

完整 script：simulations/fig_clock_chain.py（跑法：專案根目錄下 PYTHONPATH=. python3 simulations/fig_clock_chain.py，會列印本頁所有 # -> 數字並產圖）。

如何解讀：左圖藍線是 5 GHz 的 brick-wall（in-band $-126$ 平台＋1 MHz 後的 VCO 裙邊）、 綠線整條下移 6.02 dB（÷2）、橘點線是 $-155$ buffer 床、黑粗線是最終輸出——100 kHz 處 $-132.0$、10 MHz 處被床鉗在 $-154.9$。右圖是「從 10 kHz 積到 $f$」的累積 jitter： in-band 床在 1 MHz 前就累積了 22 fs，之後 buffer 床慢慢把總數推到 27.6 fs； 紅虛線（完整 type-II 整形）在 $f_n$ 附近與之後持續高於 brick-wall——這就是下一步要攤開的坑。

第 7 步：誠實對照——brick-wall 查表 vs 完整 type-II 整形

brick-wall 是查表級近似。用 pll_noise_budget 的 $\lvert H_{lp}\rvert^2$ 實際算 （pll_utils，$f_n=1$ MHz、$\zeta=0.707$），兩個 offset 的差異一目了然：

• in-band（100 kHz）：整形版 $-131.9$ vs brick-wall $-132.0$——只差 0.1 dB （$\lvert H_{lp}\rvert^2$ 在 $f_n/10$ 處的輕微 peaking）。查表可靠 ✓。
• out-of-band（10 MHz）：整形版 $-148.0$ vs brick-wall $-154.9$——差 7 dB！

原因是 type-II 二階閉環的零點讓 $\lvert H_{lp}\rvert^2$ 在 $f\gg f_n$ 只以 $-20$ dB/dec 滾降 （$\lvert H_{lp}\rvert^2\approx(2\zeta f_n/f)^2$），所以被 $\times N^2$ 抬高的 reference 床有一條 $-20$ dB/dec 的尾巴漏到 out-of-band；而 VCO 裙邊也是 $-20$ dB/dec——兩條線平行， 差距是常數、永遠追不上：

import numpy as np
from simulations.common.pll_utils import H_lowpass_mag2
S_refN2 = 2 * 10**(-126.02/10)          # N²·S_ref（in-band 床的 S_phi）[rad²/Hz]
lp = H_lowpass_mag2(10e6, 1e6)          # |H_lp|² @ 10 MHz, fn = 1 MHz
L_refpath = 10*np.log10(0.5 * S_refN2 * lp)
print(round(L_refpath, 1))              # -> -143.0
print(round(L_refpath - (-168.0), 1))   # -> 25.0

reference 尾巴在 10 MHz 是 $-143.0$ dBc/Hz（5 GHz 載波），比 VCO 的 $-168$ 高 25 dB—— 且因兩者同斜率，這 25 dB 在所有 out-of-band offset 都成立。查表那格 「out-of-band ＝ VCO」對純二階 loop 而言根本到不了。對積分 jitter 的後果 （fig_clock_chain.py 實跑）：

模型	最終 $\sigma_t$（10 kHz–100 MHz）
brick-wall 查表	27.6 fs
type-II 二階完整整形	44.0 fs（$+59\%$）
二階＋第 3 極點 @ 3 MHz（illustrative）	38.6 fs

怎麼修：真實合成器正是為此在 loop filter 加第三極點（以及更高階的 post-filter）， 把 ref 尾巴改成 $-40$ dB/dec 以上；上表第三列示範一顆 3 MHz 極點就把傷害砍掉三分之一 （極點位置與 loop 穩定性的取捨屬標準 PLL 文獻，外部文獻，非本站 5 篇 PDF）。

再誠實一層：這條鏈的 $f_n=1$ MHz 本來就不是 jitter 最佳解——in-band 床（$-126$）與 VCO 裙邊的交叉點在 $79.6$ kHz，遠低於 1 MHz。用 pll_noise_budget 的 U 形曲線方法對本鏈掃 $f_n$ （整形模型、第 3 極點跟隨在 $3f_n$）：最低點在 $f_n^\*\approx53$ kHz、$\sigma_t\approx19.6$ fs。 查表記帳（本頁）告訴你每一級的帳；最佳化 loop（該頁）告訴你帳該怎麼改——兩件事，別混。

design knobs 清單

旋鈕	作用在哪條規則	怎麼調
除頻比 $N$（參考頻率）	規則 1/3：in-band 床 $\propto N^2$	本鏈 65.9% 的 jitter 功率來自 ref$\times N^2$；用更高 $f_{ref}$ 降 $N$ 最有效
buffer 床 $\mathcal{L}_{buf}$	規則 4	33.7% 來自一級 $-155$ 床；加大 buffer 電流/斜率（$\Delta t=v_n/SR$）壓床；級數越少越好
÷N 放哪裡	規則 2＋4	÷N 只除「它上游」的雜訊；放在吵源之後才享受 $-20\log_{10}N$，其下游 buffer 床照原值相加
loop BW $f_n$	規則 3	本鏈最佳 $f_n^\*\approx53$ kHz（非 1 MHz）；交叉點 79.6 kHz 是第一手感
loop 階數（第 3 極點）	規則 3	純二階的 ref 尾巴與 VCO 平行（本例恆 $+25$ dB）；加高階極點才能讓 out-of-band 真的交給 VCO
VCO $\Gamma_{rms}/q_{max}$	規則 3 的 $S_{vco}$	本鏈 VCO 僅 0.42%——先看記帳再決定要不要動它（ISF 旋鈕見 tank_swing、lc_vs_ring）

與 SerDes 的關聯

最終 2.5 GHz 時脈的 $\sigma_t=27.6$ fs 直接餵進 serdes_clocking_connection 的 eye/BER 機器： 若這顆 clock 打 5 Gb/s 的 half-rate link（UI $=200$ ps），BER $=10^{-12}$（$Q^{-1}\approx7.03$， 站內 canonical）的 RJ 開銷是 $2\times7.03\times27.6\ \text{fs}=0.39$ ps $=0.19\%$ UI——很健康； 但注意時脈樹每多一級 buffer 就多一份規則 4 的床（功率相加），fan-out 大的樹光是 buffer 就能把預算吃光。free-running 段的累積 jitter（[P2] Eq.(8), p.792 的 $\sigma_{\Delta t}=\kappa\sqrt{\Delta t}$）一旦進入 PLL/CDR 的 loop 就被高通截斷—— 這條鏈裡「誰 free-run、誰被鎖」決定哪些雜訊要積、哪些不用（同頁第 6 步）。

適用與失效條件

條件	成立時	失效時
小角近似（$\sigma_\phi\ll1$ rad）	$\mathcal{L}=\tfrac12 S_\phi$、$\pm20\log_{10}N$ 查表成立	大 $N$ 倍頻後 $\sigma_\phi\times N$ 變大 → Lorentzian 重分佈（lorentzian_linewidth）
offset $\ll f_{ref}/2$（×N）、$\ll f_{out}/2$（÷N）	乾淨的 $\pm20\log_{10}N$	邊帶重疊／取樣摺疊，平坦床賺不滿 $-20\log_{10}N$
各級雜訊不相關	規則 4 功率相加	共用 supply/bias 的相關雜訊（如 PSIJ）要含交叉項，可能同相疊加
brick-wall PLL 記帳	in-band 查表誤差 $\sim0.1$ dB	純二階 loop：ref 尾巴與 VCO 平行（本例恆差 25 dB），out-of-band 那格可錯 7 dB、$\sigma_t$ 低估 59%
理想 edge-picking divider	$-20\log_{10}N$	真實 divider 自身床（規則 4）先當家；ILFD 近 lock-range 邊緣另計（[P4]）

重點回顧

• 四條規則：×N 加 $20\log_{10}N$（$\phi_{out}=N\phi_{in}$，offset 軸不動）； ÷N 減 $20\log_{10}N$（edge-picking，時間誤差原封不動、角度除 $N$）； PLL＝reference 走 $N^2\lvert H_{lp}\rvert^2$、VCO 走 $\lvert H_{hp}\rvert^2$ （轉移函數沿用 pll_noise_budget）； buffer/divider 床＝功率相加，$\mathcal{L}_{out}=10\log_{10}(10^{\mathcal{L}_{in}/10}+10^{\mathcal{L}_{buf}/10})$。
• 守恆量：理想 ×N/÷N 下 $\sigma_t$（秒）不變（本例兩端都是 22.5 fs）；÷N 省的是「佔 UI 的比例」，不是秒。
• worked chain（100 MHz→×50→5 GHz→÷2→2.5 GHz→buffer）：100 kHz 處 $-160\to-126.02\to-132.04\to-132.02$； 10 MHz 處 $-160\to-168.00\to-174.02\to-154.95$（床當家）。
• 最終積分 jitter（10 kHz–100 MHz）＝27.6 fs；分解＝ref$\times N^2$ 床 65.9%＋buffer 床 33.7%＋VCO 0.42%—— 記帳先行，別盲目升級 VCO。
• 誠實對照：純 type-II 二階 loop 的 ref 尾巴與 VCO 裙邊平行（本例恆 $+25$ dB）， 整形後 $\sigma_t=44.0$ fs（比查表高 59%）；加第 3 極點（3 MHz）→ 38.6 fs； 本鏈 jitter 最佳 loop BW 其實是 $f_n^\*\approx53$ kHz（$\sigma_t\approx19.6$ fs）。
• 慣例紀律：規則全是比值/加法運算，/2-vs-/4 對消；唯一吃慣例的是 VCO 錨點 （$-148$＝[P1] Eq.(21) 的 /4 SSB；時域 /2 給 $-145$）。

延伸閱讀

• PLL 轉移函數與五源預算（本頁規則 3 的完整推導處）：pll_noise_budget、lab_13_pll_cdr_transfer
• ÷2 產生 quadrature 與 ILFD（引用本頁規則 2）：quadrature_and_coupled_oscillators、paper_004
• 把 $\sigma_t$ 接到 eye/BER：serdes_clocking_connection
• 大 $N$ 倍頻後小角近似崩潰的去處：lorentzian_linewidth
• VCO 錨點 $-148$ dBc/Hz 的來源與 /2-vs-/4：white_noise_to_phase_noise
• 本頁模擬 script：simulations/fig_clock_chain.py

外部文獻（不在下載的 5 篇 PDF 內）

• ×N/÷N 的 $\pm20\log_{10}N$、divider 取樣摺疊、加成床：標準頻率合成記帳 （外部文獻，非本站 5 篇 PDF；任何 frequency-synthesis 教材皆有）。標準參考： W. F. Egan, Frequency Synthesis by Phase Lock, 2nd ed., Wiley, New York, 2000； B. Razavi, RF Microelectronics, 2nd ed., Prentice Hall, Upper Saddle River, NJ, 2012。
• 本站 5 篇 PDF 提供的是鏈上「源」的物理：[P1]（VCO 的 $\mathcal{L}$ 與 ISF）、 [P2]（ring 的 $\kappa\sqrt{\Delta t}$ 累積）、[P3]/[P4]（注入鎖定與 ILFD 除頻機制）。
