Lab 13 — PLL/CDR 的 jitter transfer：VCO 高通、reference 低通

麵包屑：模擬實驗室 › 系統與進階 › 本頁（PLL/CDR jitter transfer）。上游：lab_11；下游：lab_12。

這個 lab 解釋一件實務上至關重要的事：PLL（phase-locked loop，鎖相環）/ CDR（clock and data recovery，時脈資料回復）如何「過濾」振盪器的相位雜訊。關鍵結論是——對輸出相位而言， VCO（voltage-controlled oscillator，壓控振盪器）自己的相位雜訊被高通整形（close-in 被 壓掉、far-out 主導），而 reference（參考時鐘）的相位雜訊被低通整形。這就是為什麼一個吵雜 的 ring-VCO，鎖到一個乾淨的參考上之後，仍能輸出可用的時鐘。

物理直覺（先講結論）：PLL 是一個負回授環，它追蹤參考的相位。在環路頻寬 fnf_n 以內 （低 offset、慢變化），回授來得及反應，於是輸出跟著參考走——所以參考的低頻 noise 直接 傳到輸出（reference 低通），而 VCO 自己的低頻漂移會被回授糾正掉（VCO 高通）。在 fnf_n 以外（高 offset、快變化），回授來不及反應，輸出跟著 VCO 自由跑——VCO noise 原樣通過 （VCO 高通的通帶）、參考的高頻 noise 被濾掉（reference 低通的止帶）。交越點就在環路頻寬 fnf_n。

1. 教學目標​

  • 理解 PLL 對相位雜訊的兩個轉移函數：reference→輸出是低通 ∣Hlp∣2\lvert H_{lp}\rvert^2、 VCO→輸出是高通 ∣Hhp∣2\lvert H_{hp}\rvert^2，且 Hhp=1−HlpH_{hp}=1-H_{lp}。
  • 用 Sout=Sref∣Hlp∣2+Svco∣Hhp∣2S_{out}=S_{ref}\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2 合成鎖定後輸出。
  • 看出「close-in 跟 reference、far-out 跟 VCO，交越在環路頻寬 fnf_n」。
  • 連到設計取捨：環路頻寬怎麼選，才能同時壓住 VCO close-in 與不放大 reference far-out。

2. 數學模型​

type-II 二階 PLL 的閉環轉移函數（規範第 10.2 節「PLL（type-II 2nd order）」）。 以自然頻率 ωn=2πfn\omega_n=2\pi f_n、阻尼比 ζ\zeta 表示，referred to 輸出相位：

∣Hlp∣2=(2ζωnω)2+ωn4(ωn2−ω2)2+(2ζωnω)2,\lvert H_{lp}\rvert^2=\frac{(2\zeta\omega_n\omega)^2+\omega_n^4}{(\omega_n^2-\omega^2)^2+(2\zeta\omega_n\omega)^2}, ∣Hhp∣2=ω4(ωn2−ω2)2+(2ζωnω)2.\lvert H_{hp}\rvert^2=\frac{\omega^4}{(\omega_n^2-\omega^2)^2+(2\zeta\omega_n\omega)^2}.

其中 ω=2πf\omega=2\pi f（ff 為 offset 頻率）。

  • 極限檢查（低頻 ω→0\omega\to0）：∣Hlp∣2→ωn4/ωn4=1\lvert H_{lp}\rvert^2\to\omega_n^4/\omega_n^4=1 （參考全傳）、∣Hhp∣2→0\lvert H_{hp}\rvert^2\to0（VCO 被壓）。✓ 符合「close-in 跟 reference」。
  • 極限檢查（高頻 ω→∞\omega\to\infty）：∣Hlp∣2→(2ζωnω)2/ω4→0\lvert H_{lp}\rvert^2\to(2\zeta\omega_n\omega)^2/\omega^4\to0 （參考被濾掉）、∣Hhp∣2→ω4/ω4=1\lvert H_{hp}\rvert^2\to\omega^4/\omega^4=1（VCO 全傳）。✓ 符合「far-out 跟 VCO」。
  • 互補性：可驗證在這組標準式下 Hhp(s)=1−Hlp(s)H_{hp}(s)=1-H_{lp}(s)（時域同一誤差由兩條路徑分擔）， 故輸出相位 = 兩者之和。
  • Dimension check：ω\omega、ωn\omega_n 同為 rad/s，分子分母同階（ω4\omega^4 或 ωn4\omega_n^4），轉移函數無因次 ✓。

輸出相位雜訊（功率疊加）。 兩條路徑的 noise 不相關，功率相加（規範第 10.2 節）：

Sout(f)=Sref(f) ∣Hlp∣2+Svco(f) ∣Hhp∣2.S_{out}(f)=S_{ref}(f)\,\lvert H_{lp}\rvert^2+S_{vco}(f)\,\lvert H_{hp}\rvert^2 .
  • Dimension check：Sref,Svco,SoutS_{ref},S_{vco},S_{out} 皆 rad²/Hz，∣H∣2\lvert H\rvert^2 無因次， 相加單位一致 ✓。

本 lab 的代表性輸入形狀（anchored，非特定矽製程）：

Svco(f)=10−6(106f)2 (ring VCO，強 1/f2),Sref(f)=10−12+10−14(106f)2 (乾淨參考).S_{vco}(f)=10^{-6}\Big(\frac{10^6}{f}\Big)^2\ \text{(ring VCO，強 }1/f^2\text{)},\qquad S_{ref}(f)=10^{-12}+10^{-14}\Big(\frac{10^6}{f}\Big)^2\ \text{(乾淨參考)}.

3. Block diagram​

4. Python 核心 code​

逐字摘自 simulations/lab_13_pll_cdr_transfer.py 的 main()：設定環路頻寬 fn、阻尼 zeta， 給出 VCO 與 reference 的代表性 PSD，再呼叫 shape_output_phase_noise 合成輸出。

f = np.logspace(3, 9, 2000)  # 1 kHz .. 1 GHz offset
fn = 1e6  # loop natural frequency ~ 1 MHz
zeta = 0.707

# representative phase-noise PSDs (rad^2/Hz), anchored shapes
S_vco = 1e-6 * (1e6 / f) ** 2          # ring VCO: strong 1/f^2 close-in
S_ref = 1e-12 + 1e-14 * (1e6 / f) ** 2  # clean reference: low flat + slight 1/f^2

S_out, S_ref_sh, S_vco_sh = shape_output_phase_noise(f, S_ref, S_vco, fn, zeta)

底層轉移函數（pll_utils.py）就是規範第 10.2 節 PLL 式的逐字實現：

def H_lowpass_mag2(f, fn_hz, zeta=0.707):
    """|H_lp(j2*pi*f)|^2 for a type-II 2nd-order PLL (reference -> output)."""
    w = 2 * np.pi * np.asarray(f, dtype=float)
    wn = loop_natural_freq(fn_hz)
    num = (2 * zeta * wn * w) ** 2 + wn ** 4
    den = (wn ** 2 - w ** 2) ** 2 + (2 * zeta * wn * w) ** 2
    return num / den

def H_highpass_mag2(f, fn_hz, zeta=0.707):
    """|H_hp(j2*pi*f)|^2 = |1 - H_lp|^2 for the VCO -> output path."""
    w = 2 * np.pi * np.asarray(f, dtype=float)
    wn = loop_natural_freq(fn_hz)
    num = w ** 4
    den = (wn ** 2 - w ** 2) ** 2 + (2 * zeta * wn * w) ** 2
    return num / den
  • shape_output_phase_noise 內部即 S_ref*lp + S_vco*hp，回傳輸出與兩條 shaped 分量。
  • zeta=0.707（Butterworth 阻尼）給平坦的閉環、無明顯 jitter peaking。

5. 完整 script path​

simulations/lab_13_pll_cdr_transfer.py （相依模組：simulations/common/pll_utils.py 的 H_lowpass_mag2、H_highpass_mag2、 shape_output_phase_noise、loop_natural_freq；simulations/common/plot_utils.py 的 savefig。）

執行方式：python scripts/run_all_sims.py。

6. 參數表​

參數變數值說明
offset 掃描f103∼10910^3\sim10^9 Hz（logspace 2000）1 kHz–1 GHz
環路自然頻率fn1×1061\times10^{6} Hz環路頻寬 ≈\approx 交越點
阻尼比zeta0.7070.707Butterworth，無 peaking
VCO PN 位準—10−6 (106/f)210^{-6}\,(10^6/f)^2 rad²/Hzring：強 1/f21/f^2
參考 PN 位準—10−12+10−14(106/f)210^{-12}+10^{-14}(10^6/f)^2 rad²/Hz乾淨：低平 + 微 1/f21/f^2

7. 單位表​

量符號單位本 lab 取值
offset 頻率ffHz1 kHz–1 GHz
角頻率ω=2πf\omega=2\pi frad/s—
環路自然頻率ωn=2πfn\omega_n=2\pi f_nrad/s2π×1062\pi\times10^6
阻尼比ζ\zeta—（無因次）0.707
功率轉移∣Hlp∣2,∣Hhp∣2\lvert H_{lp}\rvert^2,\lvert H_{hp}\rvert^2—（無因次）0∼10\sim1
相位 PSDSref,Svco,SoutS_{ref},S_{vco},S_{out}rad²/Hz見參數表

8. 模擬圖​

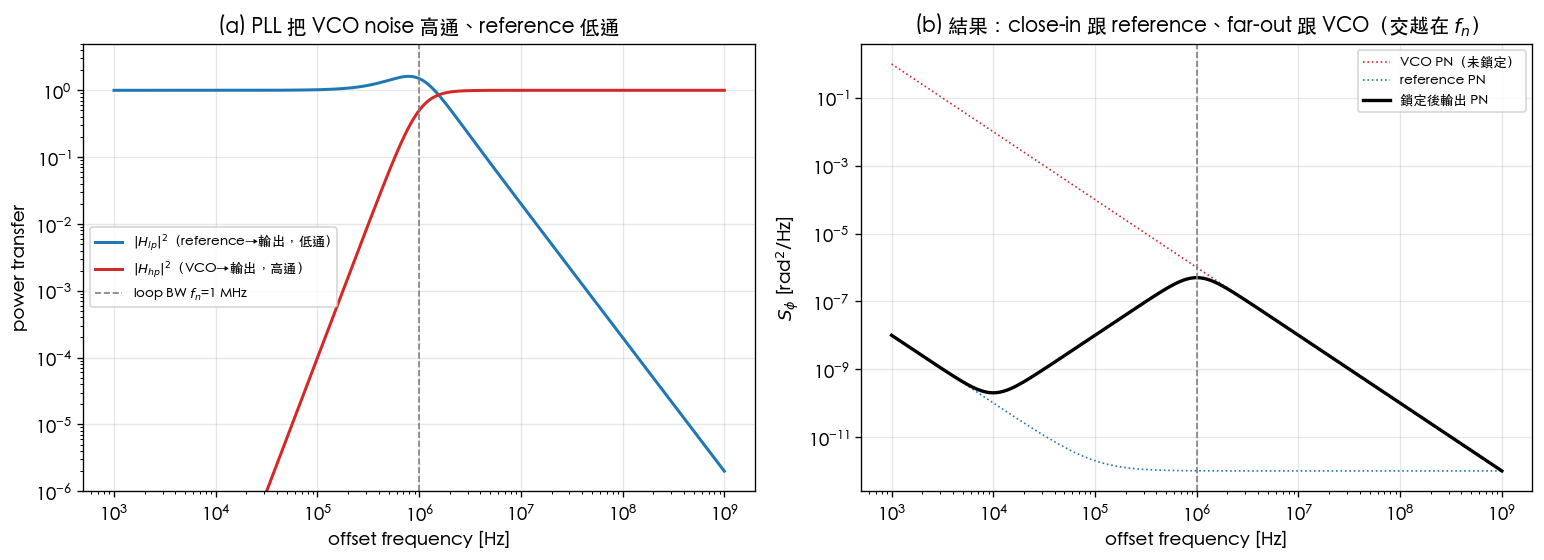

左：|H_lp|²（低通，reference→輸出）與 |H_hp|²（高通，VCO→輸出）兩條轉移函數，交越在 f_n=1 MHz；右：VCO PN、reference PN、與鎖定後輸出 PN，close-in 貼參考、far-out 貼 VCO

9. 如何解讀圖​

  • 左圖（轉移函數）：藍線 ∣Hlp∣2\lvert H_{lp}\rvert^2 在低 offset 是 1（0 dB）、過 fnf_n 後 下滑（低通）；紅線 ∣Hhp∣2\lvert H_{hp}\rvert^2 在低 offset 趨近 0、過 fnf_n 後升到 1（高通）。 兩條在 fn=1f_n=1 MHz（灰虛線）附近交越——這就是環路頻寬。
  • 右圖（輸出 PN 合成）：
    • **黑線（鎖定後輸出）**在 close-in（<fn<f_n）貼著藍色的 reference——VCO 的強 1/f21/f^2 被高通壓掉了。
    • 在 far-out（>fn>f_n）黑線貼著紅色的 VCO——參考的高頻被低通濾掉，VCO 原樣通過。
    • 交越（兩條輸入相當）就在 fnf_n 附近。
  • 核心訊息：鎖相把「吵雜 VCO 的 close-in」換成「乾淨參考的 close-in」，代價是 far-out 仍由 VCO 決定。環路頻寬 fnf_n 是設計旋鈕：fnf_n 拉高 → 壓住更多 VCO close-in，但放進 更多 reference far-out 與可能的 jitter peaking；fnf_n 拉低則相反。
  • CDR 視角：把「reference」想成輸入資料的 jitter——CDR 低通追蹤低頻 input jitter（jitter tolerance）、高通拒斥高頻——同一套整形。

10. 對應 paper 公式/figure​

  • PLL 轉移函數：規範第 10.2 節「PLL（type-II 2nd order）」的 ∣Hlp∣2\lvert H_{lp}\rvert^2、 ∣Hhp∣2\lvert H_{hp}\rvert^2 與 Sout=Sref∣Hlp∣2+Svco∣Hhp∣2S_{out}=S_{ref}\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2。 屬通用 PLL/CDR 理論，不在 5 篇 PDF 內，以標準文獻補充。
  • 被整形的 VCO noise 本身來自 [P1]/[P2] 的 ISF 相位雜訊（ring VCO 的 1/f21/f^2 對應規範 公式 21、[P2] 的 ring 討論）；本 lab 把那個 SϕS_\phi 餵進環路整形。
  • 止住累積 jitter：呼應 lab_11 ——free-running 的 ΔN\sqrt{\Delta N} 累積，正是被 PLL 的高通整形在 close-in 收住。
  • 對應網站圖 pll_cdr_jitter_transfer.png；設計串接見 serdes_clocking_connection。

11. 限制與 approximation​

  • 這是 pedagogical toy model，非 transistor-level：用理想 type-II 二階閉環式，沒有 charge-pump 非理想、divider、loop-filter 寄生、reference spur 等。
  • 線性、時不變、小相位假設：相位域線性化（PLL 鎖定後的小訊號模型）；大失鎖、cycle slip 不在範圍。
  • 二階近似：真實環路常含額外極點（三階以上）影響高頻 roll-off 與穩定度；本式只取主導二階。
  • noise 不相關假設：Sout=Sref∣Hlp∣2+Svco∣Hhp∣2S_{out}=S_{ref}\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2 要求 reference 與 VCO noise 不相關（功率相加）。實務若共用偏壓/電源可能相關。
  • 輸入 PSD 形狀為示意：SvcoS_{vco}、SrefS_{ref} 的位準與形狀是 anchored 示例，非特定矽製程 量測值；重點在整形機制與交越在 fnf_n，不是絕對 dBc/Hz。
  • 無 jitter peaking 細節：ζ=0.707\zeta=0.707 刻意選平坦；ζ\zeta 偏小會在 fnf_n 附近出現 peaking（輸出 PN 凸起），本圖未掃此情形。

重點回顧​

  • PLL 對輸出相位：reference 低通 ∣Hlp∣2\lvert H_{lp}\rvert^2、VCO 高通 ∣Hhp∣2\lvert H_{hp}\rvert^2， Hhp=1−HlpH_{hp}=1-H_{lp}。
  • Sout=Sref∣Hlp∣2+Svco∣Hhp∣2S_{out}=S_{ref}\lvert H_{lp}\rvert^2+S_{vco}\lvert H_{hp}\rvert^2；close-in 跟 reference、 far-out 跟 VCO、交越在環路頻寬 fnf_n。
  • 這就是吵雜 ring-VCO 鎖到乾淨參考後仍能給好時鐘的原因。
  • 環路頻寬 fnf_n 是核心旋鈕：拉高壓 VCO close-in、放進 reference far-out 與 peaking 風險。
